88
Spika nu på nedre halvan på hörnstolparnas insida med
fasen å bräderna mot nararna. Se till att brädernas ändar
komma järns med hörnstolparnas ytterkanter och att
nedersta brädan kommer järns med nedre ändan. Spika sedan
fast övre halvan på samma sätt men med den fasade sidan
å bräderna uppåt och utåt. Övre halvans bräder skola nå
så långt utanför hörnstolparnas ytterkanter som virket är
tjockt. Gavlarna kunna hopspikas med 1%" spik n:r 16
men nedre brädan utvändigt, som skall utgöra handtag,
bör skruvas fast med 1%" skruvar.

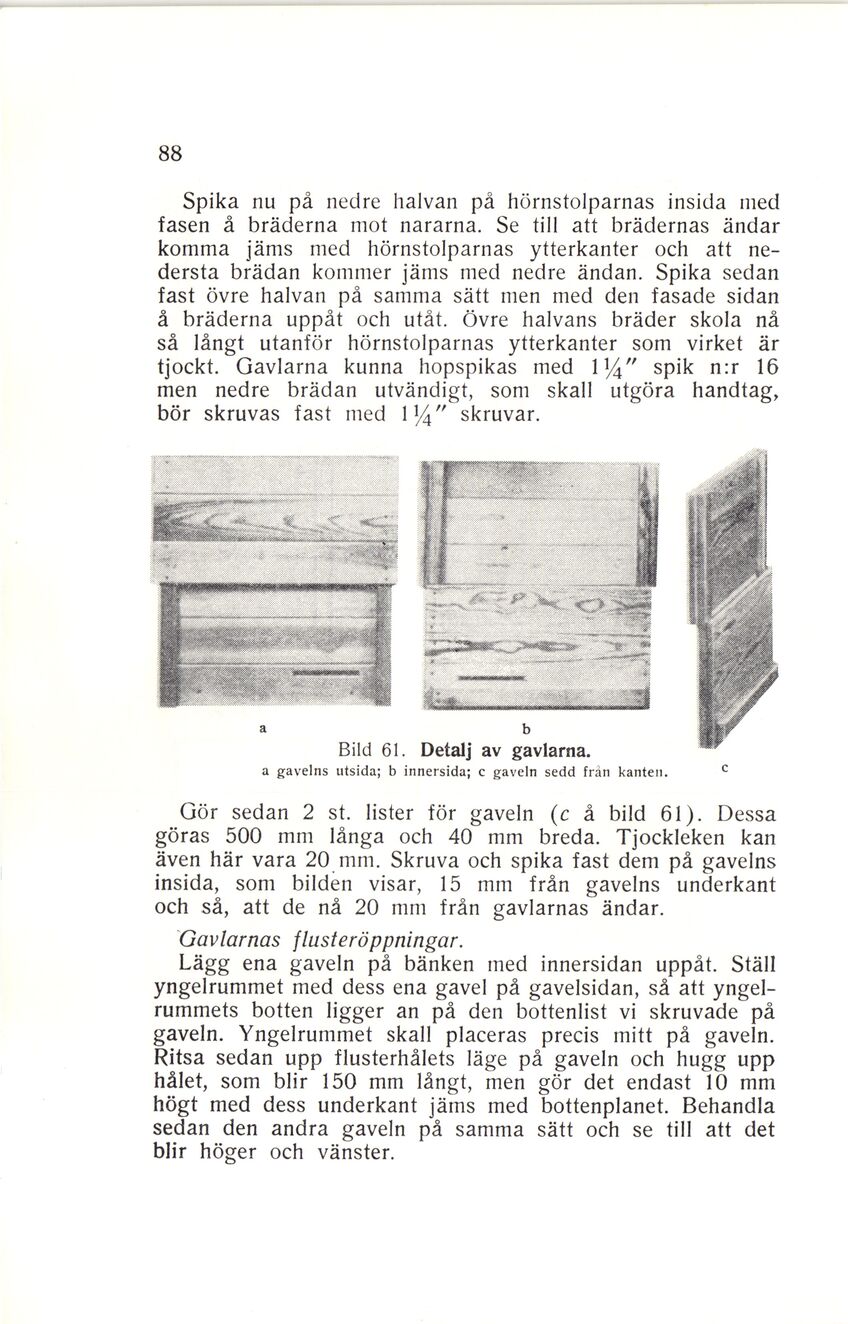

Bild 61. Detalj av gavlarna,
a gavelns utsida; b innersida; c gaveln sedd från kanten.
Gör sedan 2 st. lister för gaveln (c å bild 61). Dessa
göras 500 mm långa och 40 mm breda. Tjockleken kan
även här vara 20 mm. Skruva och spika fast dem på gavelns
insida, som bilden visar, 15 mm från gavelns underkant
och så, att de nå 20 mm från gavlarnas ändar.
Gavlarnas flusteröppningar.
Lägg ena gaveln på bänken med innersidan uppåt. Ställ
yngelrummet med dess ena gavel på gavelsidan, så att
yngel-rummets botten ligger an på den bottenlist vi skruvade på
gaveln. Yngelrummet skall placeras precis mitt på gaveln.
Ritsa sedan upp flusterhålets läge på gaveln och hugg upp
hålet, som blir 150 mm långt, men gör det endast 10 mm
högt med dess underkant järns med bottenplanet. Behandla
sedan den andra gaveln på samma sätt och se till att det
blir höger och vänster.
