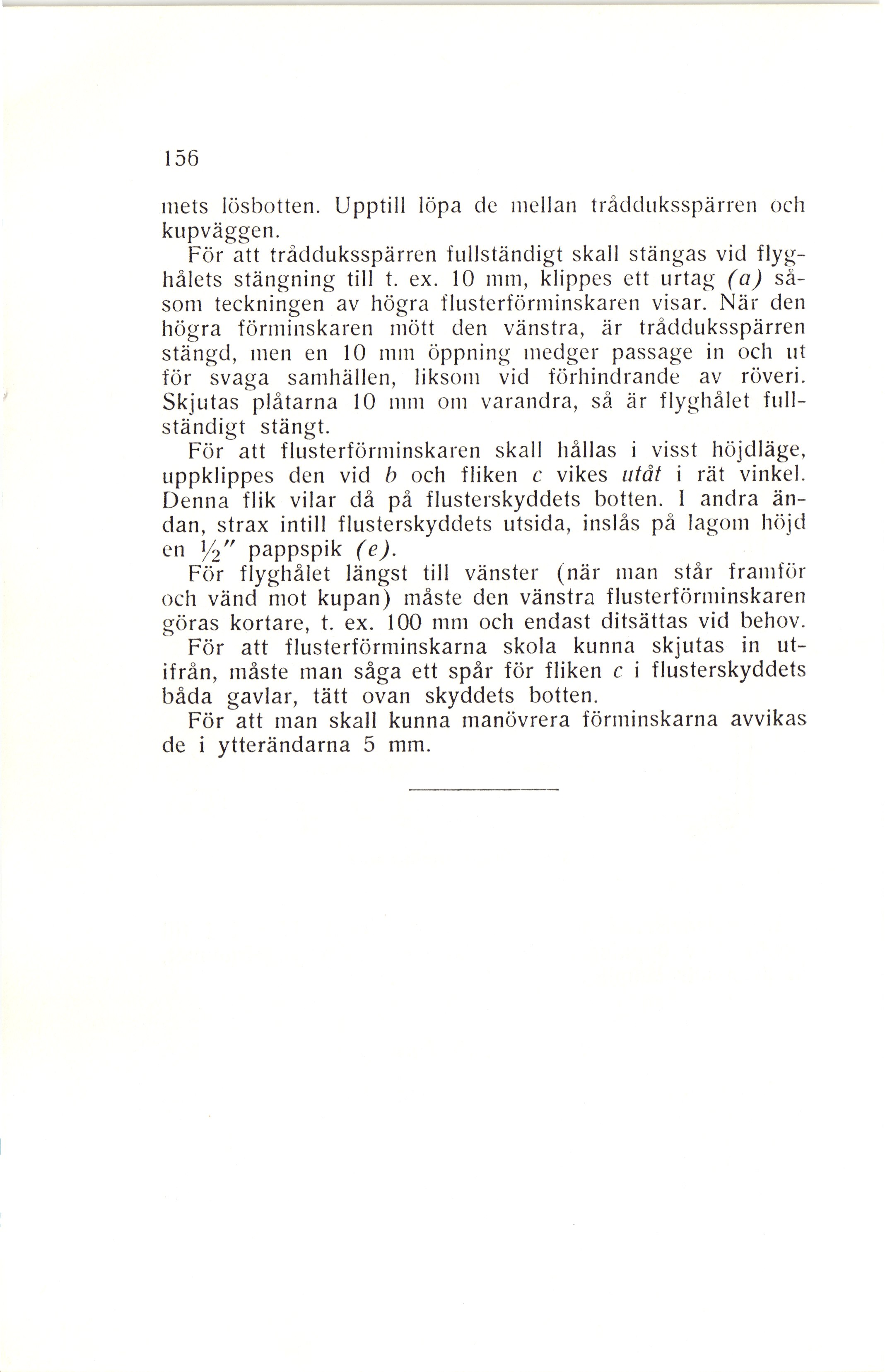

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

156 inets lösbotten. Upptill löpa de mellan trådduksspärren och kupväggen. För att trådduksspärren fullständigt skall stängas vid flyghålets stängning till t. ex. 10 mm, klippes ett urtag (a) såsom teckningen av högra flusterförminskaren visar. När den högra förminskaren mött den vänstra, är trådduksspärren stängd, men en 10 mm öppning medger passage in och ut för svaga samhällen, liksom vid förhindrande av röveri. Skjutas plåtarna 10 mm om varandra, så är flyghålet fullständigt stängt. För att flusterförminskaren skall hållas i visst höjdläge, iippklippes den vid b och fliken c vikes utåt i rät vinkel. Denna flik vilar då på flusterskyddets botten. 1 andra ändan, strax intill flusterskyddets utsida, inslås på lagom höjd en y2" pappspik (e). För flyghålet längst till vänster (när man står framför och vänd mot kupan) måste den vänstra flusterförminskaren göras kortare, t. ex. 100 mm och endast ditsättas vid behov. För att flusterförminskarna skola kunna skjutas in utifrån, måste man såga ett spår för fliken c i flusterskyddets båda gavlar, tätt ovan skyddets botten. För att man skall kunna manövrera förminskarna avvikas de i ytterändarna 5 mm.
