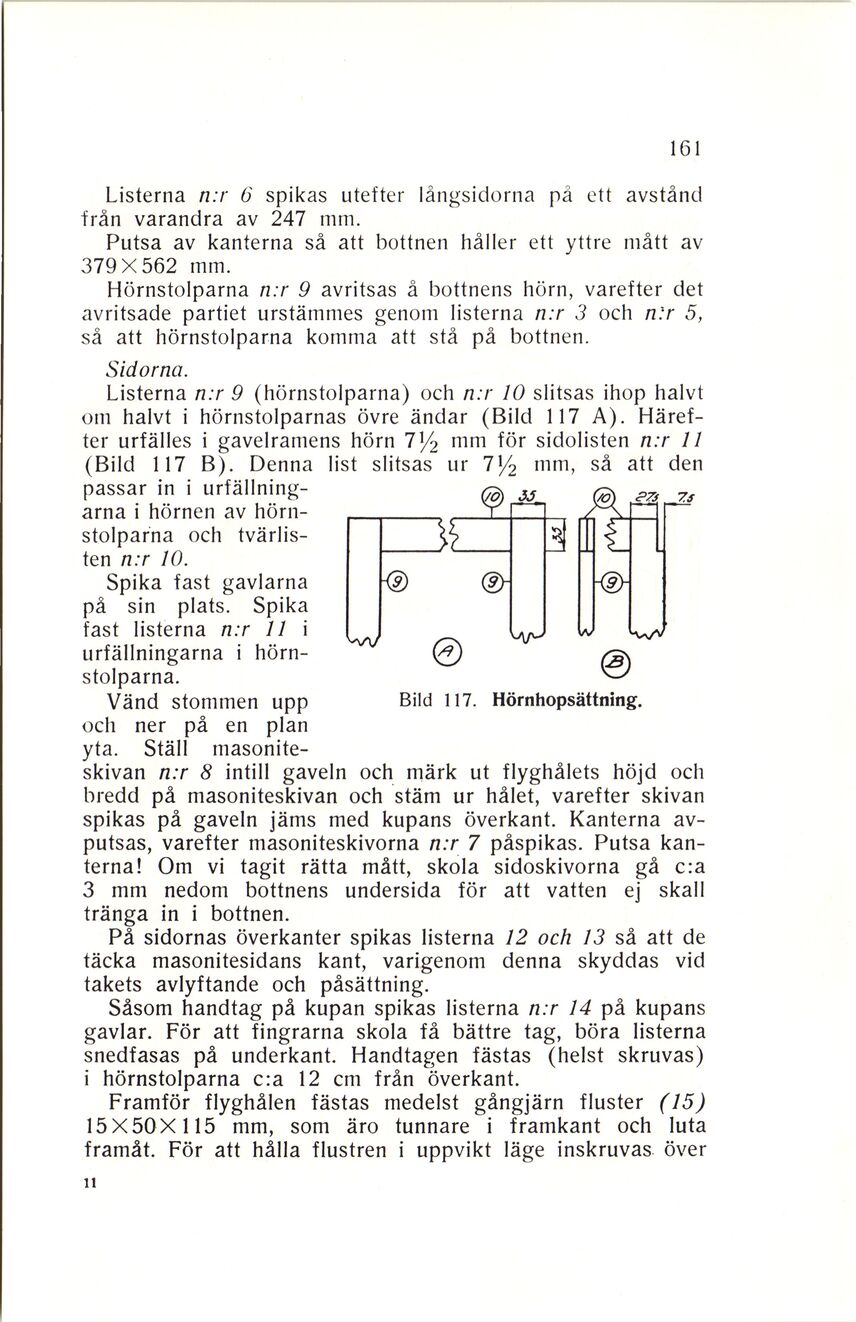

161
Listerna n:r 6 spikas utefter långsidorna på ett avstånd
från varandra av 247 mm.
Putsa av kanterna så att bottnen håller ett yttre mått av
379X562 mm.
Hörnstolparna n:r 9 avritsas å bottnens hörn, varefter det
avritsade partiet urstämmes genom listerna n:r 3 och n':r 5,
så att hörnstolparna komma att stå på bottnen.
Sidorna.
Listerna n:r 9 (hörnstolparna) och n:r 10 slitsas ihop halvt
om halvt i hörnstolparnas övre ändar (Bild 117 A).
Härefter urfälles i gavelramens hörn 7(4 mm för sidolisten n:r 11
(Bild 117 B). Denna list slitsas ur 7(4 mm, så att den
passar in i
urfällningarna i hörnen av
hörnstolparna och
tvärlisten n:r 10.
Spika fast gavlarna
på sin plats. Spika
fast listerna n:r 11 i
urfällningarna i
hörnstolparna.
Vänd stommen upp
och ner på en plan
yta. Ställ
masonite-skivan n:r 8 intill gaveln och märk ut flyghålets höjd och
bredd på masoniteskivan och stäm ur hålet, varefter skivan
spikas på gaveln järns med kupans överkant. Kanterna
avputsas, varefter masoniteskivorna n:r 7 påspikas. Putsa
kanterna! Om vi tagit rätta mått, skola sidoskivorna gå c:a
3 mm nedom bottnens undersida för att vatten ej skall
tränga in i bottnen.
På sidornas överkanter spikas listerna 12 och 13 så att de
täcka masonitesidans kant, varigenom denna skyddas vid
takets avlyftande och påsättning.
Såsom handtag på kupan spikas listerna n:r 14 på kupans
gavlar. För att fingrarna skola få bättre tag, böra listerna
snedfasas på underkant. Handtagen fästas (helst skruvas)
i hörnstolparna c:a 12 cm från överkant.
Framför flyghålen fästas medelst gångjärn fluster (15)
15X50X115 mm, som äro tunnare i framkant och luta
framåt. För att hålla flustren i uppvikt läge inskruvas över
ii
Bild 117. Hörnhopsättning.
