mm
84
axelsystemet och »varaktighetsdiagrammet» anger antalet
förbrukade kilowattimmar. Med utnyttningstid (T) menar man
den tid i timmar, under vilken maximieffekten (100 kW) skulle
behöva utnyttjas för att leverera det totala antalet förbrukade
kilowattimmar, d. v. s.
_ _ kWh
kW’

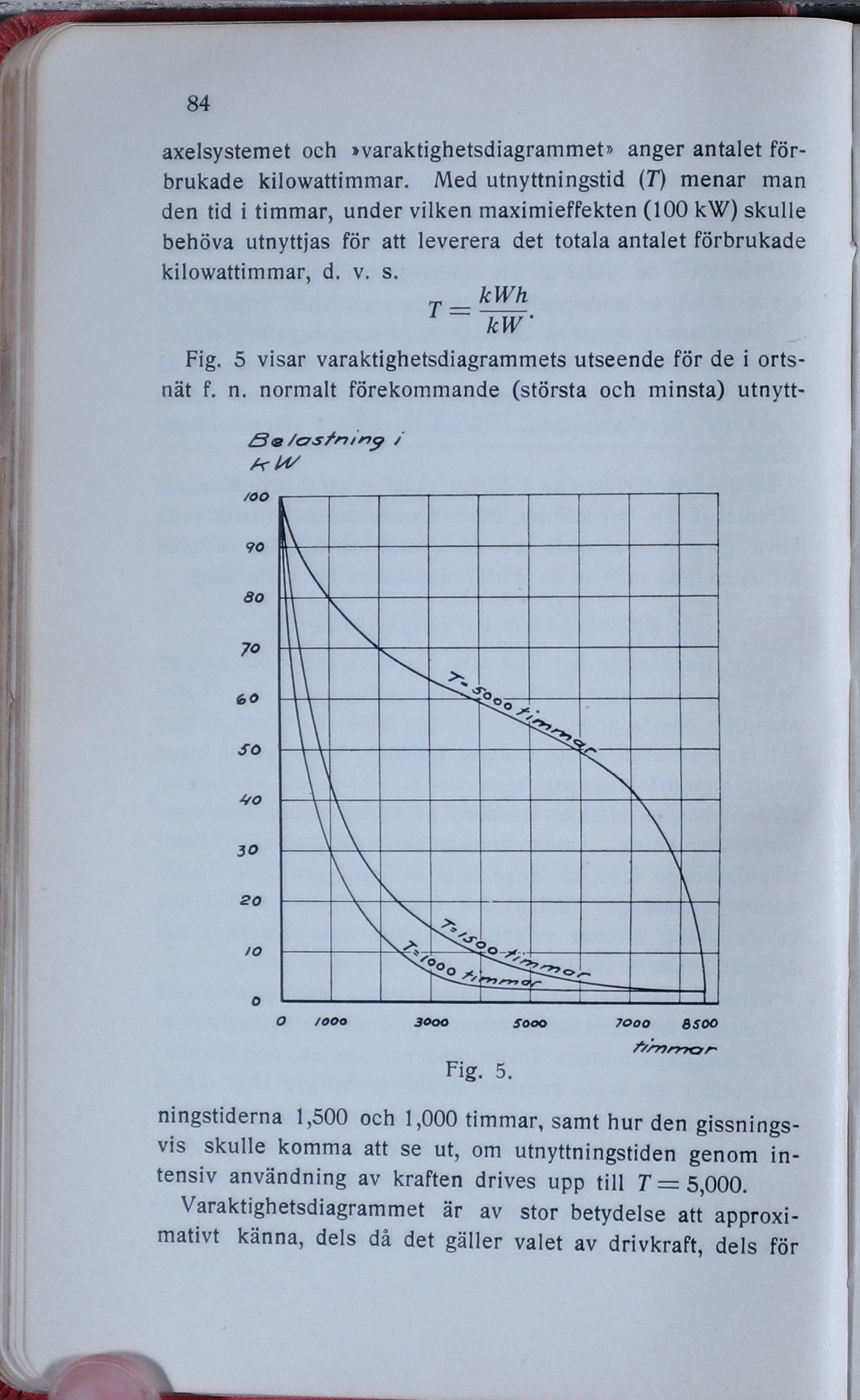

Fig. 5 visar varaktighetsdiagrammets utseende för de i
ortsnät f. n. normalt förekommande (största och minsta) utnytt-
ßm /crsfrnnp /
Fig. 5.
ningstiderna 1,500 och 1,000 timmar, samt hur den
gissningsvis skulle komma att se ut, om utnyttningstiden genom
intensiv användning av kraften drives upp till T= 5,000.
Varaktighetsdiagrammet är av stor betydelse att
approximativt känna, dels då det gäller valet av drivkraft, dels för
L/" A
