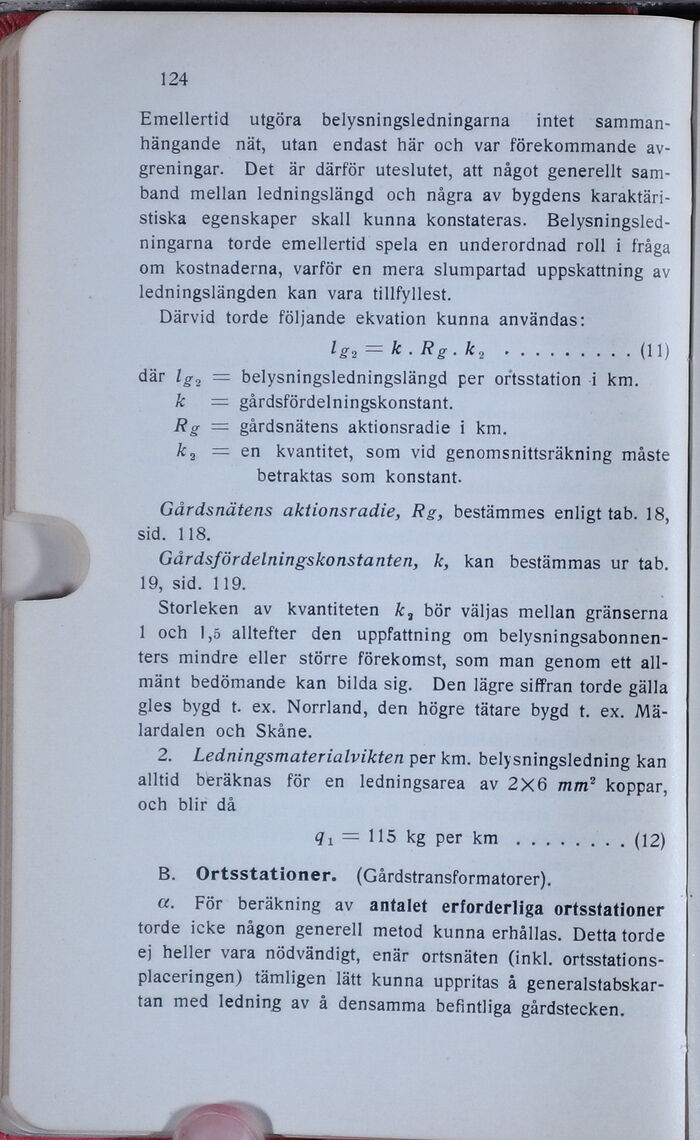

124
Emellertid utgöra belysningsledningarna intet
sammanhängande nät, utan endast här och var förekommande
avgreningar. Det är därför uteslutet, att något generellt
samband mellan ledningslängd och några av bygdens
karaktäristiska egenskaper skall kunna konstateras.
Belysningsledningarna torde emellertid spela en underordnad roll i fråga
om kostnaderna, varför en mera slumpartad uppskattning av
ledningslängden kan vara tillfyllest.
Därvid torde följande ekvation kunna användas:
lg2 = k.Rg.k2 .........(11)
där lg2 = belysningsledningslängd per ortsstation i km.
k — gårdsfördelningskonstant.
Rg — gårdsnätens aktionsradie i km.
= en kvantitet, som vid genomsnittsräkning måste
betraktas som konstant.
Gårdsnätens aktionsradie, Rg, bestämmes enligt tab. 18,
sid. 118.
Gärdsfördelningskonstanten, k, kan bestämmas ur tab.
19, sid. 119.
Storleken av kvantiteten k, bör väljas mellan gränserna
1 och 1,5 alltefter den uppfattning om
belysningsabonnenters mindre eller större förekomst, som man genom ett
allmänt bedömande kan bilda sig. Den lägre siffran torde gälla
gles bygd t. ex. Norrland, den högre tätare bygd t. ex.
Mälardalen och Skåne.
2. Ledningsmaterialvikten per km. belysningsledning kan
alltid beräknas för en ledningsarea av 2X6 mm2 koppar,
och blir då
= 115 kg per km........(12)
B. Ortsstationer. (Gårdstransformatorer).
a. För beräkning av antalet erforderliga ortsstationer
torde icke någon generell metod kunna erhållas. Detta torde
ej heller vara nödvändigt, enär ortsnäten (inkl.
ortsstations-placeringen) tämligen lätt kunna uppritas å
generalstabskartan med ledning av å densamma befintliga gårdstecken.
