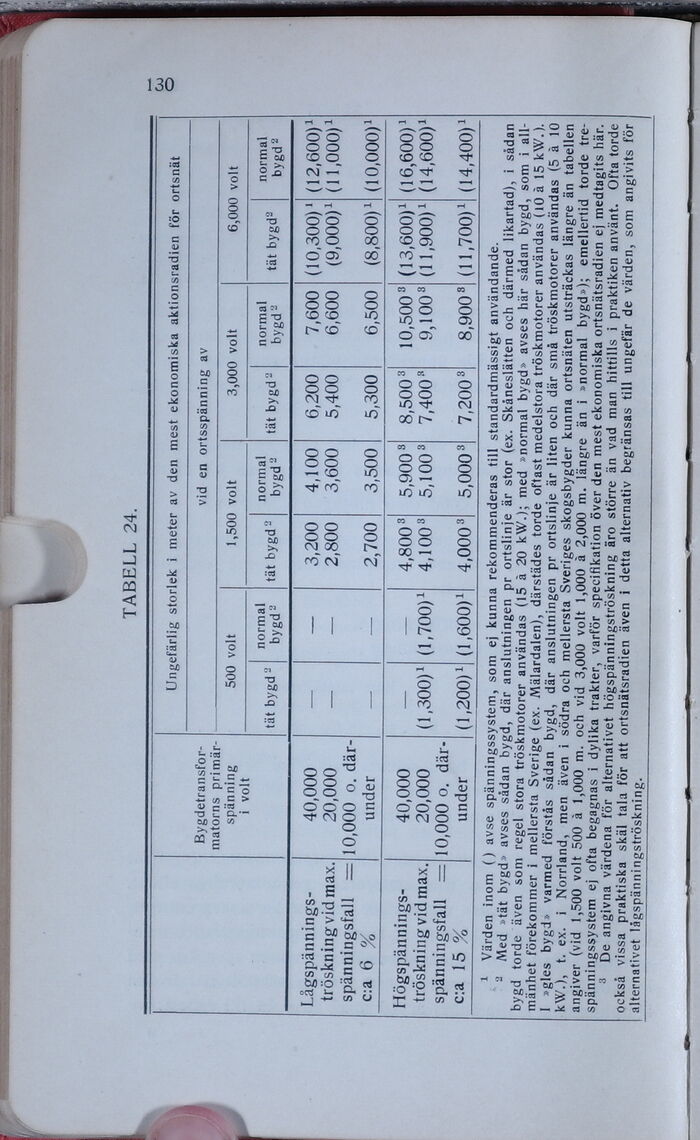

TABELL 24.
[-Bygdetransformatorns primärspänning-]
{+Bygdetransfor- matorns primär- spänning+} 1 voit Ungefärlig storlek i meter av den mest ekonomiska aktionsradien för ortsnät
vid en ortsspänning av
500 voit 1,500 voit 3,000 voit 6,000 voit
tät bygd 3 normal bygd3 tät bygd2 normal bygd3 tät bygd® normal bygd2 tät bygd2 normal bygd2
[-Lågspännings-tröskning-]
{+Lågspännings- tröskning+} vid max. spänningsfall = c:a 6 % 40,000 3,200 4,100 6,200 7,600 (10,300)’ (12,600)1
20,000 — - 2,800 3,600 5,400 6,600 (9,000)1 (11,000)1
10,000 o.
därunder — —— 2,700 3,500 5,300 6,500 (8,800)1 (10,000)1
[-Högspänningströskning-]
{+Högspännings- tröskning+} vid max. spänningsfall == c:a 15 % 40,000 4,8008 5,9008 8,500 8 10,500 8 (13,600)1 (16,600)1
20,000 (1,300)* (1/700)1 4,1008 5,1008 7,400 s 9,1008 (ll^OO)1 (14.600)1
10,000 o.
därunder (1.200)1 (1,600)* 4,0008 5,0008 7,200 3 8,9008 (11,700)1 (14,400)1
1 Värden inom () avse spänningssystem, som ej kunna rekommenderas till standardmässigt användande.
3 Med »tät bygd» avses sådan bygd, där anslutningen pr ortslinje är stor (ex. Skåneslätten och därmed likartad), i sådan
bygd torde även som regel stora tröskmotorer användas (15 à 20 kW.); med »normal bygd» avses här sådan bygd, som i
allmänhet förekommer i mellersta Sverige (ex. Mälardalen), därstädes torde oftast medelstora tröskmotorer användas (10 à 15 kW.).
I »gles bygd» varmed förstås sådan bygd, där anslutningen pr ortslinje är liten och där små tröskmotorer användas (5 à 10
kW.), t. ex. i Norrland, men även i södra och mellersta Sveriges skogsbygder kunna ortsnäten utsträckas längre än tabellen
angiver (vid 1,500 voit 500 à 1,000 m. och vid 3,000 voit 1,000 à 2,000 m. längre än i »normal bygd»); emellertid torde
tre-spänningssystem ej ofta begagnas i dylika trakter, varför specifikation över den mest ekonomiska ortsnätsradien ej medtagits här.
3 De angivna värdena för alternativet högspänningströskning äro större än vad man hittills i praktiken använt. Ofta torde
också vissa praktiska skäl tala för att ortsnätsradien även i detta alternativ begränsas till ungefär de värden, som angivits för
alternativet lågspänningströskning.
