178

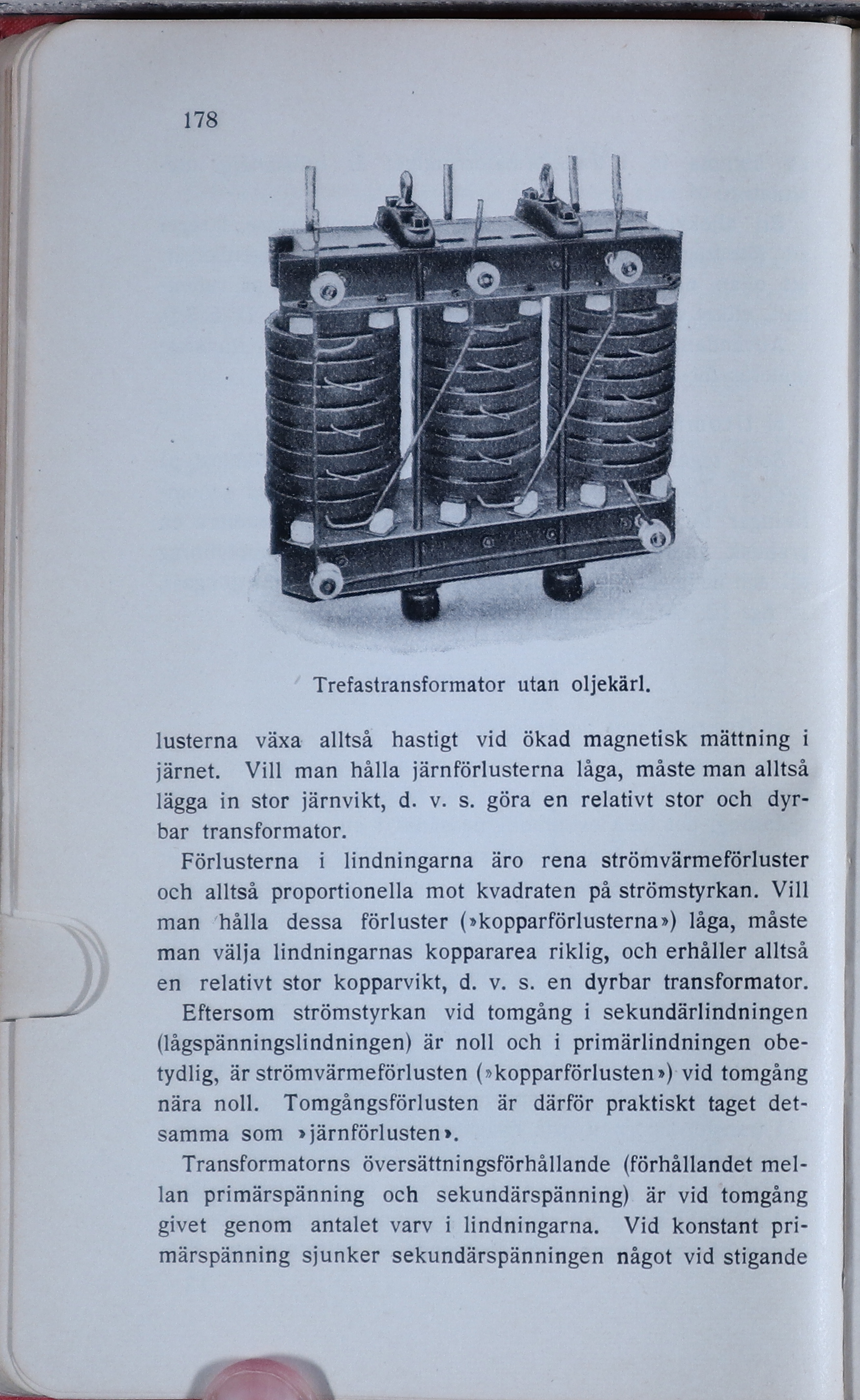

Trefastransformator utan oljekärl.
lusterna växa alltså hastigt vid ökad magnetisk mättning i
järnet. Vill man hålla järnförlusterna låga, måste man alltså
lägga in stor järnvikt, d. v. s. göra en relativt stor och
dyrbar transformator.
Förlusterna i lindningarna äro rena strömvärmeförluster
och alltså proportionella mot kvadraten på strömstyrkan. Vill
man hålla dessa förluster (»kopparförlusterna») låga, måste
man välja lindningarnas koppararea riklig, och erhåller alltså
en relativt stor kopparvikt, d. v. s. en dyrbar transformator.
Eftersom strömstyrkan vid tomgång i sekundärlindningen
(lågspänningslindningen) är noll och i primärlindningen
obetydlig, är strömvärmeförlusten (»kopparförlusten») vid tomgång
nära noll. Tomgångsförlusten är därför praktiskt taget
detsamma som »järnförlusten».
Transformatorns översättningsförhållande (förhållandet
mellan primärspänning och sekundärspänning) är vid tomgång
givet genom antalet varv i lindningarna. Vid konstant
primärspänning sjunker sekundärspänningen något vid stigande
