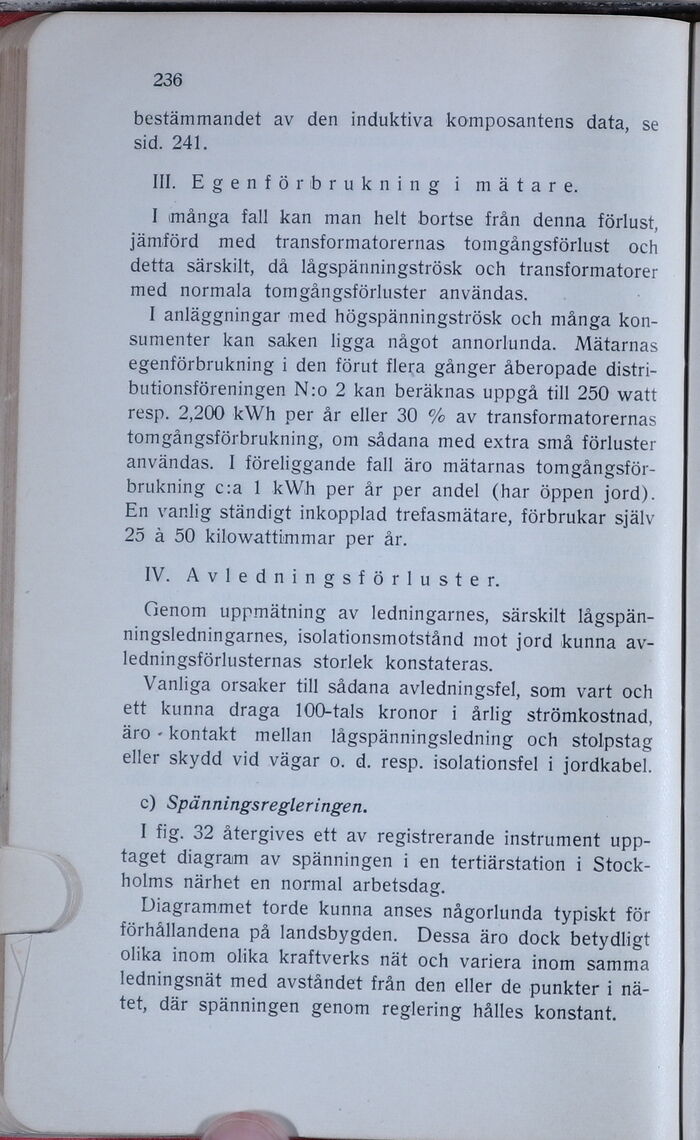

236
bestämmandet av den induktiva komposantens data, se
sid. 241.
III. Egenföribrukning i mätare.
I imånga fall kan man helt bortse från denna förlust,
jämförd med transformatorernas tomgångsförlust och
detta särskilt, då lågspänningströsk och transformatorer
med normala tomgångsförluster användas.
I anläggningar med högspänningströsk och många
konsumenter kan saken ligga något annorlunda. Mätarnas
egenförbrukning i den förut fle^a gånger åberopade
distributionsföreningen N:o 2 kan beräknas uppgå till 250 watt
resp. 2,200 kWh per år eller 30 % av transformatorernas
tomgångsförbrukning, om sådana med extra små förluster
användas. I föreliggande fall äro mätarnas
tomgångsförbrukning c:a 1 kWh per år per andel (har öppen jord).
En vanlig ständigt inkopplad trefasmätare, förbrukar själv
25 à 50 kilowattimmar per år.
IV. Avledningsförluster.
Genom uppmätning av ledningarnes, särskilt
lågspän-ningsledningarnes, isolationsmotstånd mot jord kunna
av-ledningsförlusternas storlek konstateras.
Vanliga orsaker till sådana avledningsfel, som vart och
ett kunna draga 100-taIs kronor i årlig strömkostnad,
äro - kontakt mellan lågspänningsledning och stolpstag
eller skydd vid vägar o. d. resp. isolationsfel i jordkabel.
c) Spänningsregleringen.
I fig. 32 återgives ett av registrerande instrument
upptaget diagraim av spänningen i en tertiärstation i
Stockholms närhet en normal arbetsdag.
Diagrammet torde kunna anses någorlunda typiskt för
förhållandena på landsbygden. Dessa äro dock betydligt
olika inom olika kraftverks nät och variera inom samma
ledningsnät med avståndet från den eller de punkter i
nätet, där spänningen genom reglering hålles konstant.
