gi6
ur den enkla pumpen, och än jämnare blir den
genom anbringande i ledningen av luft klocka,
i vilken en utjämning av trycket sker.
Ventilerna i såväl sug- som tryckpumpar
böra vara tätt slutande och tunga, så att de
hastigt falla igen. De äro därför vanligen av
metall, antingen skivformiga, koniska eller
kulformiga och liksom motsvarande
ventilsäten finslipade i anliggningsytan. Även
förekomma klaffventiler, vridbara kring gångjärn,
vilka passa blott för låga tryck. Kulventiler
användas mest för med slam blandade vätskor.

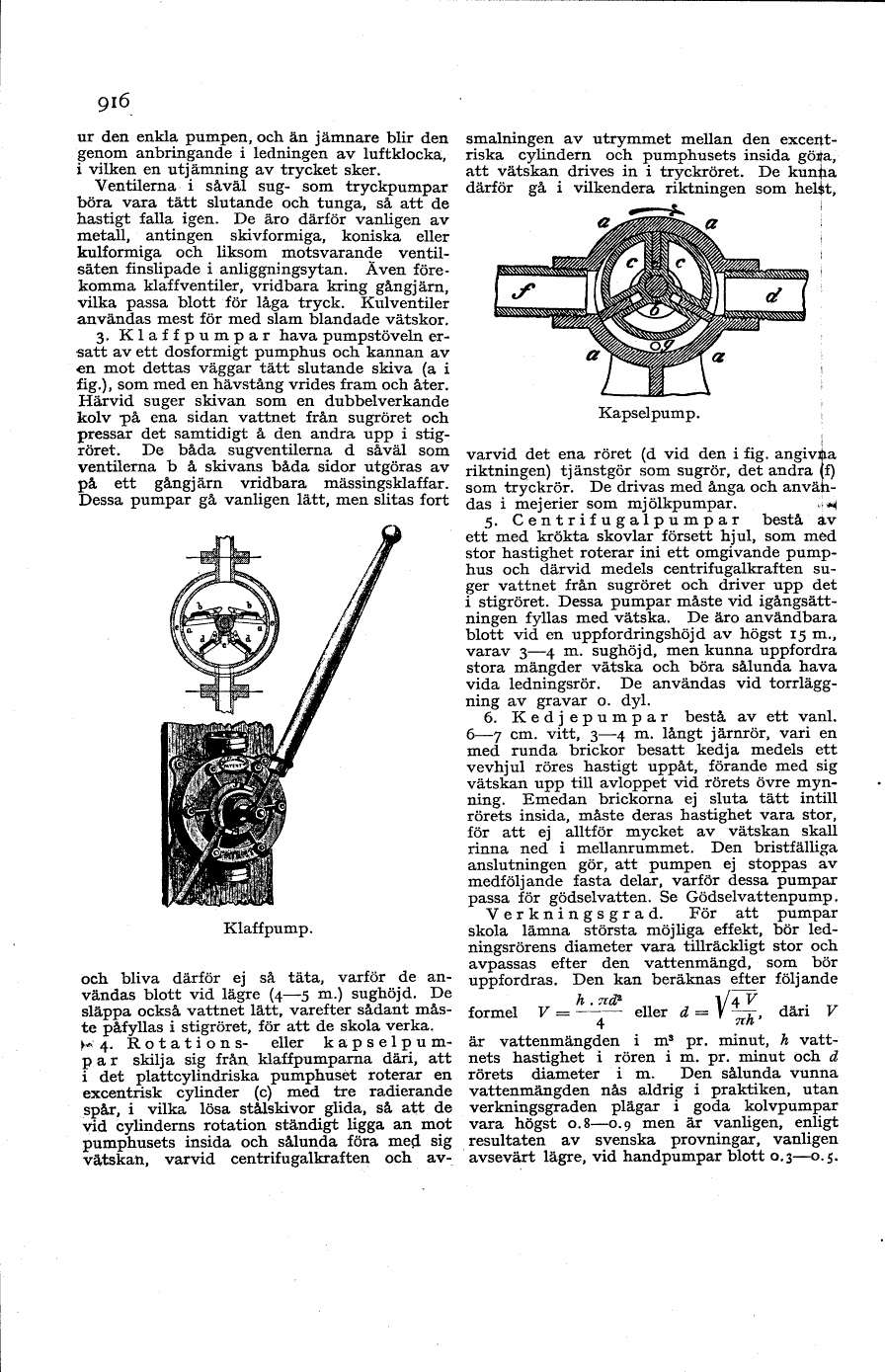

3. Klaffpumpar hava pumpstöveln
ersatt av ett dosformigt pumphus och kannan av
•en mot dettas väggar tätt slutande skiva (a i
fig.), som med en hävstång vrides fram och åter.
Härvid suger skivan som en dubbelverkande
kolv på ena sidan vattnet från sugröret och
pressar det samtidigt å den andra upp i
stigröret. De båda sugventilerna d såväl som
ventilerna b å skivans båda sidor utgöras av
på ett gångjärn vridbara mässingsklaffar.
Dessa pumpar gå vanligen lätt, men slitas fort
Klaff pump.
och bliva därför ej så täta, varför de
användas blott vid lägre (4—5 m.) sughöjd. De
släppa också vattnet lätt, varefter sådant
måste påfyllas i stigröret, för att de skola verka.
K 4- Rotation s- eller kapsel
pum-p a r skilja sig från klaff pumparna däri, att
i det plattcylindriska pumphuset roterar en
excentrisk cylinder (c) med tre radierande
spår, i vilka lösa stålskivor glida, så att de
vid cylinderns rotation ständigt ligga an mot
pumphusets insida och sålunda föra meci sig
vätskan, varvid centrifugalkraften och av-
smalningen av utrymmet mellan den
excentriska cylindern och pumphusets insida götfa,
att vätskan drives in i tryckröret. De kun^ia
därför gå i vilkendera riktningen som hel£t,
Kapsel pump.
varvid det ena röret (d vid den i fig. angivna
riktningen) tjänstgör som sugrör, det andra (f)
som tryckrör. De drivas med ånga och
användas i mejerier som mjölkpumpar. > h
5. Centrifugalpumpar bestå av
ett med krökta skövlar försett hjul, som med
stor hastighet roterar ini ett omgivande
pumphus och därvid medels centrifugalkraften
suger vattnet från sugröret och driver upp det
i stigröret. Dessa pumpar måste vid
igångsättningen fyllas med vätska. De äro användbara
blott vid en uppfordringshöjd av högst 15 m.,
varav 3—4 m. sughöjd, men kunna uppfordra
stora mängder vätska och böra sålunda hava
vida ledningsrör. De användas vid
torrläggning av gravar o. dyl.
6. Kedjepumpar bestå av ett vanl.
6—7 cm. vitt, 3—4 m. långt järnrör, vari en
med runda brickor besatt kedja medels ett
vevhjul röres hastigt uppåt, förande med sig
vätskan upp till avloppet vid rörets övre
mynning. Emedan brickorna ej sluta tätt intill
rörets insida, måste deras hastighet vara stor,
för att ej alltför mycket av vätskan skall
rinna ned i mellanrummet. Den bristfälliga
anslutningen gör, att pumpen ej stoppas av
medföljande fasta delar, varför dessa pumpar
passa för gödselvatten. Se Gödselvattenpump.
Verkningsgrad. För att pumpar
skola lämna största möjliga effekt, bör
ledningsrörens diameter vara tillräckligt stor och
avpassas efter den vattenmängd, som bör
uppfordras. Den kan beräknas efter följande
h . Tid2 \I~4V
formel V —––––eller d = \ —r, däri V
4 Tin
är vattenmängden i m3 pr. minut, h
vattnets hastighet i rören i m. pr. minut och d
rörets diameter i m. Den sålunda vunna
vattenmängden nås aldrig i praktiken, utan
verkningsgraden plägar i goda kolvpumpar
vara högst 0.8—0.9 men är vanligen, enligt
resultaten av svenska provningar, vanligen
avsevärt lägre, vid handpumpar blott 0.3—0.5.
