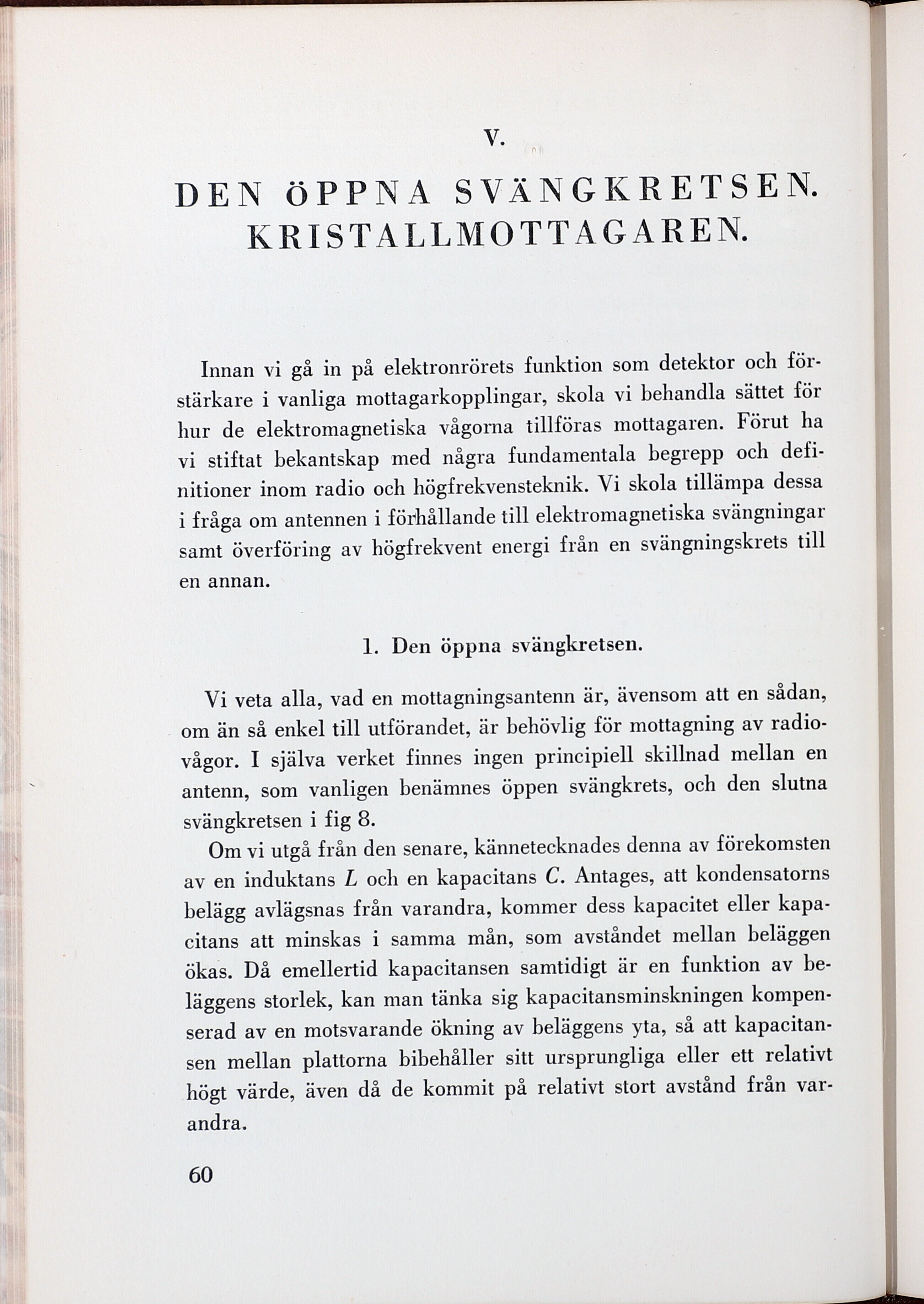

V.
DEN ÖPPNA SVÄNGKRETSEN.
KRISTALLMOTTAGAREN.
Innan vi gå in på elektronrörets funktion som detektor och
förstärkare i vanliga mottagarkopplingar, skola vi behandla sättet för
hur de elektromagnetiska vågorna tillföras mottagaren. Förut ha
vi stiftat bekantskap med några fundamentala begrepp och
definitioner inom radio och högfrekvensteknik. Vi skola tillämpa dessa
i fråga om antennen i förhållande till elektromagnetiska svängningar
samt överföring av högfrekvent energi från en svängningskrets till
en annan.
1. Den öppna svängkretsen.
Vi veta alla, vad en mottagningsantenn är, ävensom att en sådan,
om än så enkel till utförandet, är behövlig för mottagning av
radiovågor. I själva verket finnes ingen principiell skillnad mellan en
antenn, som vanligen benämnes öppen svängkrets, och den slutna
svängkretsen i fig 8.
Om vi utgå från den senare, kännetecknades denna av förekomsten
av en induktans L och en kapacitans C. Antages, att kondensatorns
belägg avlägsnas från varandra, kommer dess kapacitet eller
kapacitans att minskas i samma mån, som avståndet mellan beläggen
ökas. Då emellertid kapacitansen samtidigt är en funktion av
beläggens storlek, kan man tänka sig kapacitansminskningen
kompenserad av en motsvarande ökning av beläggens yta, så att
kapacitansen mellan plattorna bibehåller sitt ursprungliga eller ett relativt
högt värde, även då de kommit på relativt stort avstånd från
varandra.
