SÄNDARE

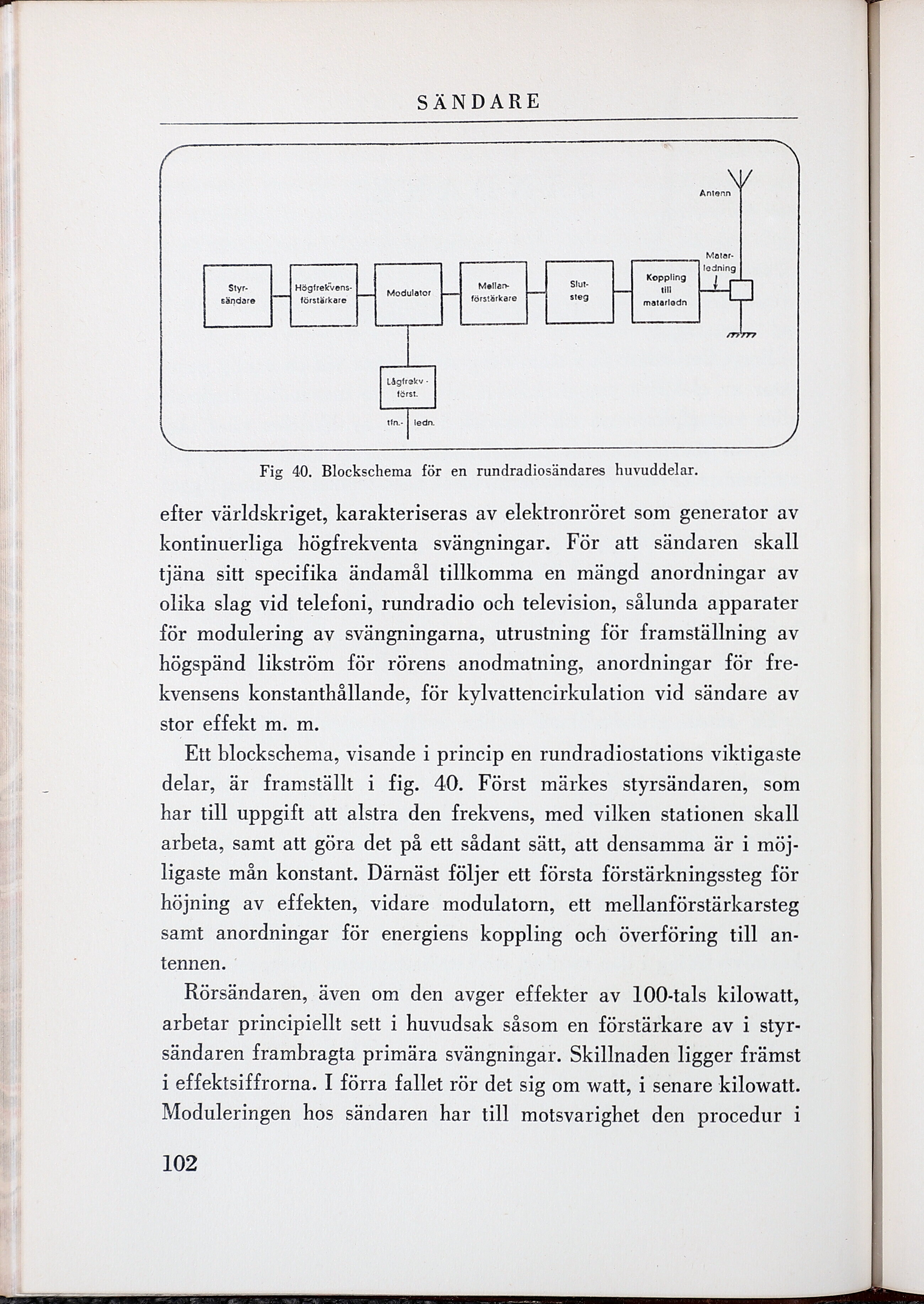

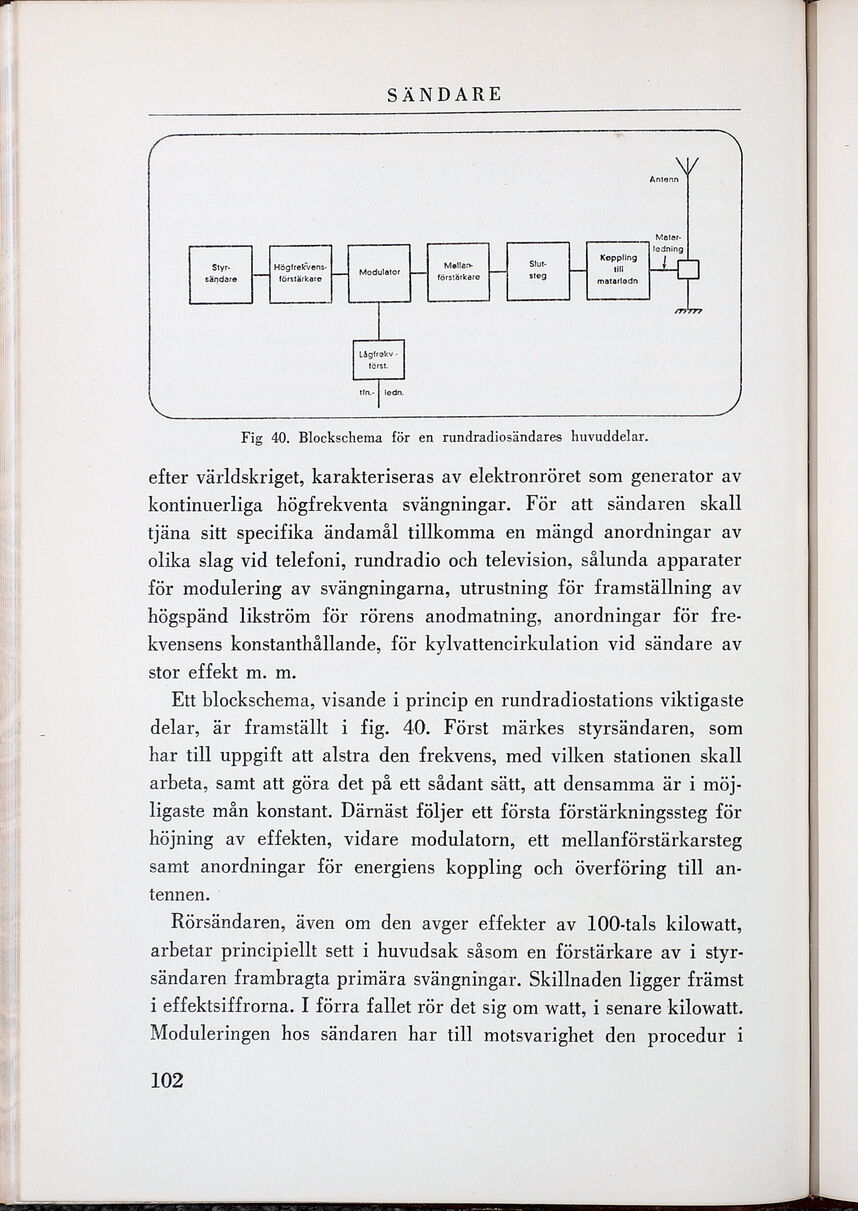

Fig 40. Blockschema för en rundradiosändares huvuddelar.
efter världskriget, karakteriseras av elektronröret som generator av
kontinuerliga högfrekventa svängningar. För att sändaren skall
tjäna sitt specifika ändamål tillkomma en mängd anordningar av
olika slag vid telefoni, rundradio och television, sålunda apparater
för modulering av svängningarna, utrustning för framställning av
högspänd likström för rörens anodmatning, anordningar för
frekvensens konstanthållande, för kylvattencirkulation vid sändare av
stor effekt m. m.
Ett blockschema, visande i princip en rundradiostations viktigaste
delar, är framställt i fig. 40. Först märkes styrsändaren, som
har till uppgift att alstra den frekvens, med vilken stationen skall
arbeta, samt att göra det på ett sådant sätt, att densamma är i
möjligaste mån konstant. Därnäst följer ett första förstärkningssteg för
höjning av effekten, vidare modulatorn, ett mellanförstärkarsteg
samt anordningar för energiens koppling och överföring till
antennen.
Rörsändaren, även om den avger effekter av 100-tals kilowatt,
arbetar principiellt sett i huvudsak såsom en förstärkare av i
styrsändaren frambragta primära svängningar. Skillnaden ligger främst
i effektsiffrorna. I förra fallet rör det sig om watt, i senare kilowatt.
Moduleringen hos sändaren har till motsvarighet den procedur i
102
