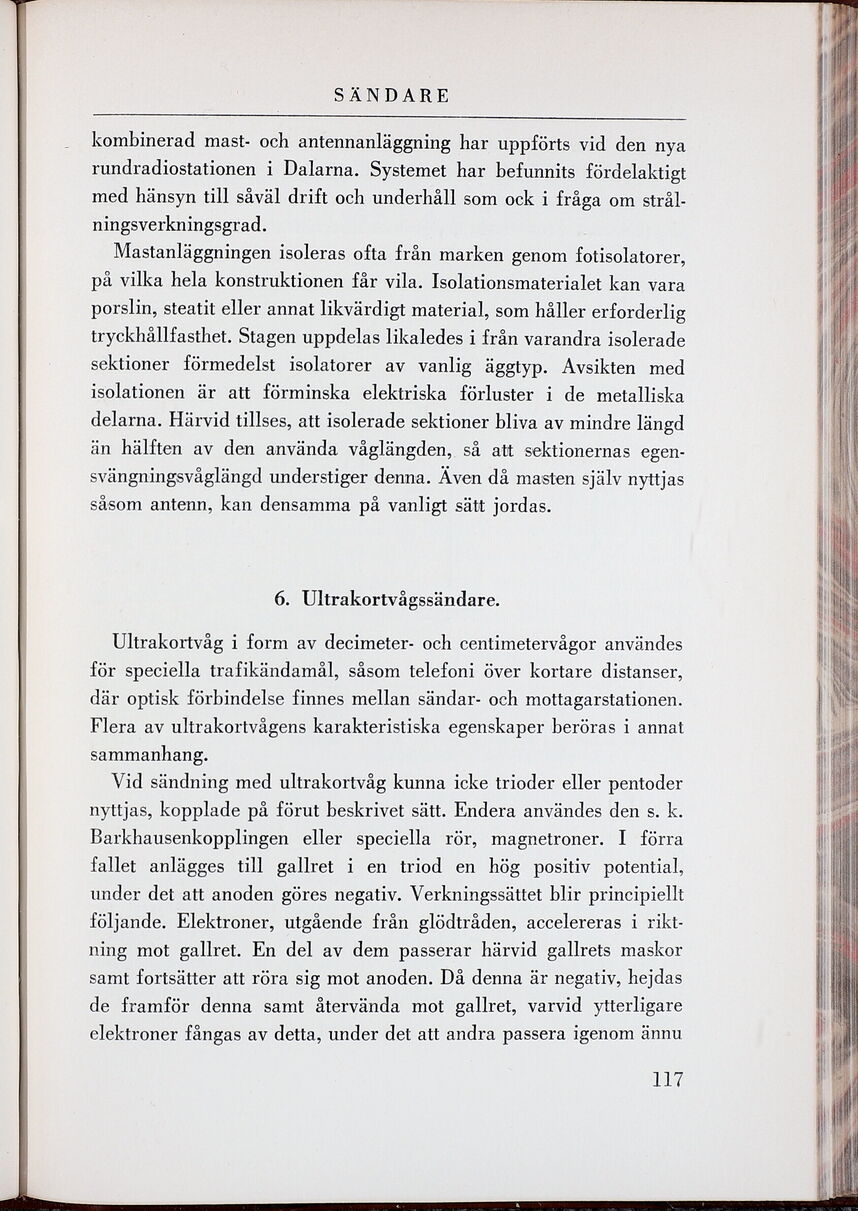

SÄNDARE
kombinerad mast- och antennanläggning har uppförts vid den nya
rundradiostationen i Dalarna. Systemet har befunnits fördelaktigt
med hänsyn till såväl drift och underhåll som ock i fråga om
strål-ningsverkningsgrad.
Mastanläggningen isoleras ofta från marken genom fotisolatorer,
på vilka hela konstruktionen får vila. Isolationsmaterialet kan vara
porslin, steatit eller annat likvärdigt material, som håller erforderlig
tryckhållfasthet. Stagen uppdelas likaledes i från varandra isolerade
sektioner förmedelst isolatorer av vanlig äggtyp. Avsikten med
isolationen är att förminska elektriska förluster i de metalliska
delarna. Härvid tillses, att isolerade sektioner bliva av mindre längd
än hälften av den använda våglängden, så att sektionernas
egen-svängningsvåglängd understiger denna. Även då masten själv nyttjas
såsom antenn, kan densamma på vanligt sätt jordas.
6. Ultrakortvågssändare.
Ultrakortvåg i form av decimeter- och centimetervågor användes
för speciella trafikändamål, såsom telefoni över kortare distanser,
där optisk förbindelse finnes mellan sändar- och mottagarstationen.
Flera av ultrakortvågens karakteristiska egenskaper beröras i annat
sammanhang.
Vid sändning med ultrakortvåg kunna icke trioder eller pentoder
nyttjas, kopplade på förut beskrivet sätt. Endera användes den s. k.
Barkhausenkopplingen eller speciella rör, magnetroner. I förra
fallet anlägges till gallret i en triod en hög positiv potential,
under det att anoden göres negativ. Verkningssättet blir principiellt
följande. Elektroner, utgående från glödtråden, accelereras i
riktning mot gallret. En del av dem passerar härvid gallrets maskor
samt fortsätter att röra sig mot anoden. Då denna är negativ, hejdas
de framför denna samt återvända mot gallret, varvid ytterligare
elektroner fångas av detta, under det att andra passera igenom ännu
117
