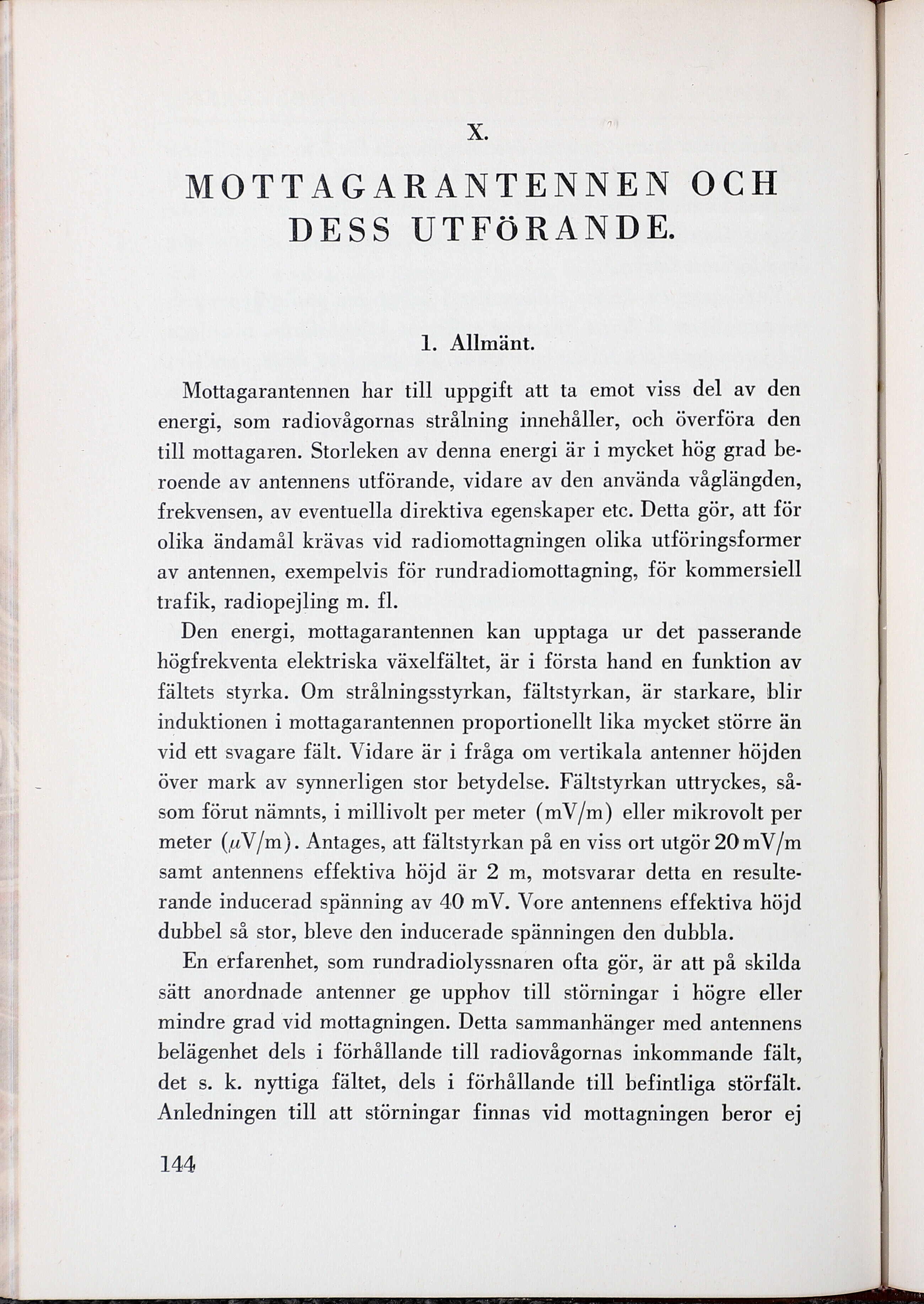

X.
MOTTAGARANTENNEN OCH
DESS UTFÖRANDE.
1. Allmänt.
Mottagarantennen har till uppgift att ta emot viss del av den
energi, som radiovågornas strålning innehåller, och överföra den
till mottagaren. Storleken av denna energi är i mycket hög grad
beroende av antennens utförande, vidare av den använda våglängden,
frekvensen, av eventuella direktiva egenskaper etc. Detta gör, att för
olika ändamål krävas vid radiomottagningen olika utföringsformer
av antennen, exempelvis för rundradiomottagning, för kommersiell
trafik, radiopejling m. fl.
Den energi, mottagarantennen kan upptaga ur det passerande
högfrekventa elektriska växelfältet, är i första hand en funktion av
fältets styrka. Om strålningsstyrkan, fältstyrkan, är starkare, blir
induktionen i mottagarantennen proportionellt lika mycket större än
vid ett svagare fält. Vidare är i fråga om vertikala antenner höjden
över mark av synnerligen stor betydelse. Fältstyrkan uttryckes,
såsom förut nämnts, i millivolt per meter (mV/m) eller mikrovolt per
meter (/zV/m). Antages, att fältstyrkan på en viss ort utgör 20 mV/m
samt antennens effektiva höjd är 2 m, motsvarar detta en
resulterande inducerad spänning av 40 mV. Vore antennens effektiva höjd
dubbel så stor, bleve den inducerade spänningen den dubbla.
En erfarenhet, som rundradiolyssnaren ofta gör, är att på skilda
sätt anordnade antenner ge upphov till störningar i högre eller
mindre grad vid mottagningen. Detta sammanhänger med antennens
belägenhet dels i förhållande till radiovågornas inkommande fält,
det s. k. nyttiga fältet, dels i förhållande till befintliga störfält.
Anledningen till att störningar finnas vid mottagningen beror ej
144
