MOTTAGARANTENNEN OCH DESS UTFÖRANDE
Verkningssättet är i korthet följande.
I antennen inkommande högfrekventa svängningar överföras
genom antenntransformatorn till de skärmade ledningarna samt
befordras över dessa via mottagartransformatorn till mottagaren.
De skärmade ledningarna bilda härvidlag en sluten balanserad
strömkrets. Inkomma
högfrekventa
svängningar till
skärmledningen direkt, finna
vi, att oavsett om de
härröra från störfält
eller annat håll,
balansera eller neutralisera
de varandra i den
slutna kretsen och
göra sig icke gällande
i
mottagartransforma-toms sekundärkrets
eller i mottagaren. Den
enda del av systemet,
som är aktivt vid
mottagningen, är
antennen. Skärmledningarna med sina
transformatorer tjänstgör
sålunda blott som över-
föringsledning och karakteriseras därav, att den är immun mot
och oberoende av utanför densamma varande elektriska fält.
I fig. 56 (b) visas ett utförande av skärmkabel med endast en
invändig ledare, vilket är en praktisk förenkling. Skärmen
tjänstgör i detta fall förutom i sin egentliga uppgift även såsom aktiv
förbindelseledning i det balanserade systemet.
Mottagartransforma-torns primära och sekundära lindningar äro hopkopplade på jord-
149

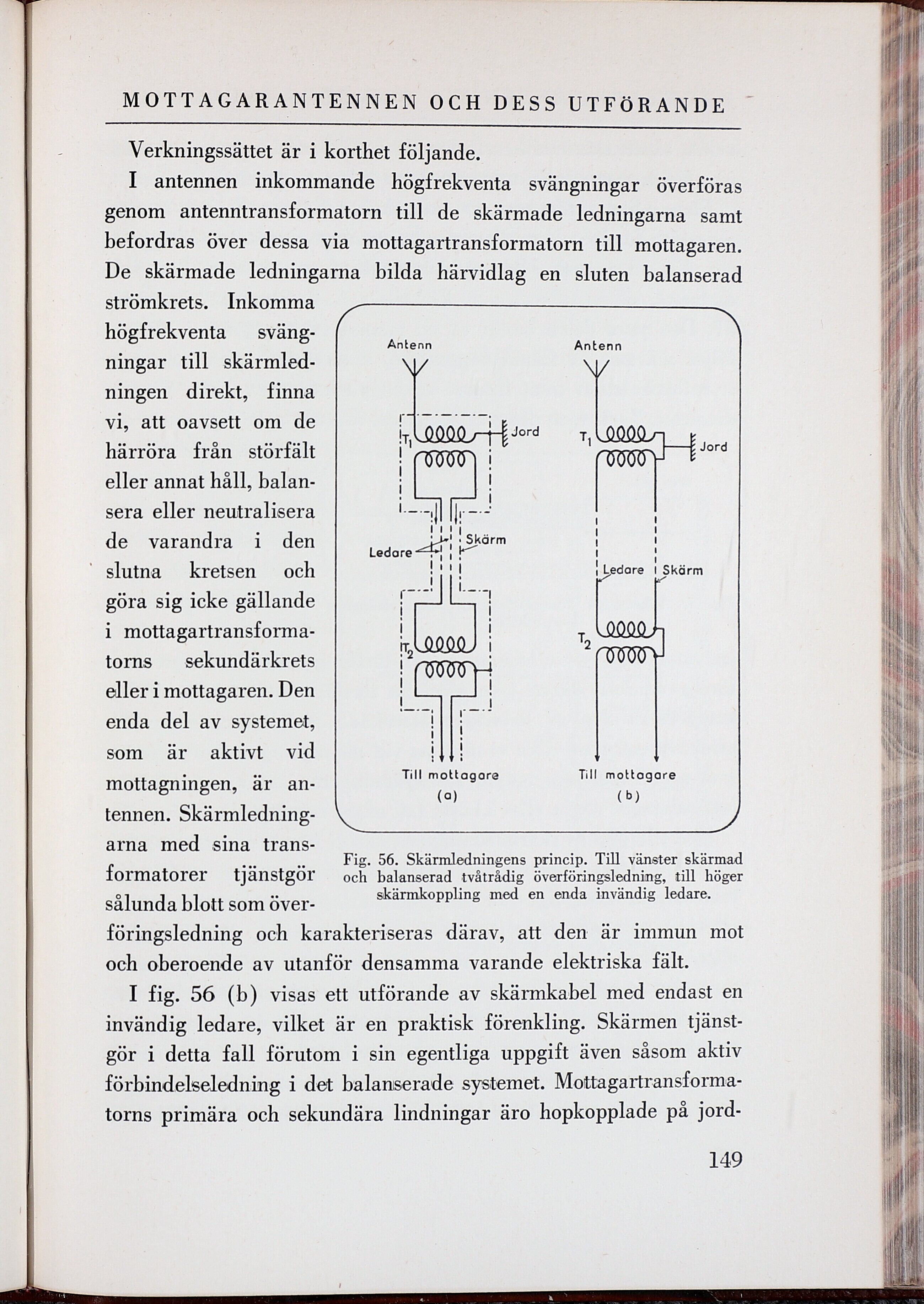

Fig. 56. Skärmledningens princip. Till vänster skärmad
och balanserad tvåtrådig överföringslednimg, till höger
skärmkoppling med en enda invändig ledare.
