RUNDRADIONS ORGANISATION OCH TEKNIK

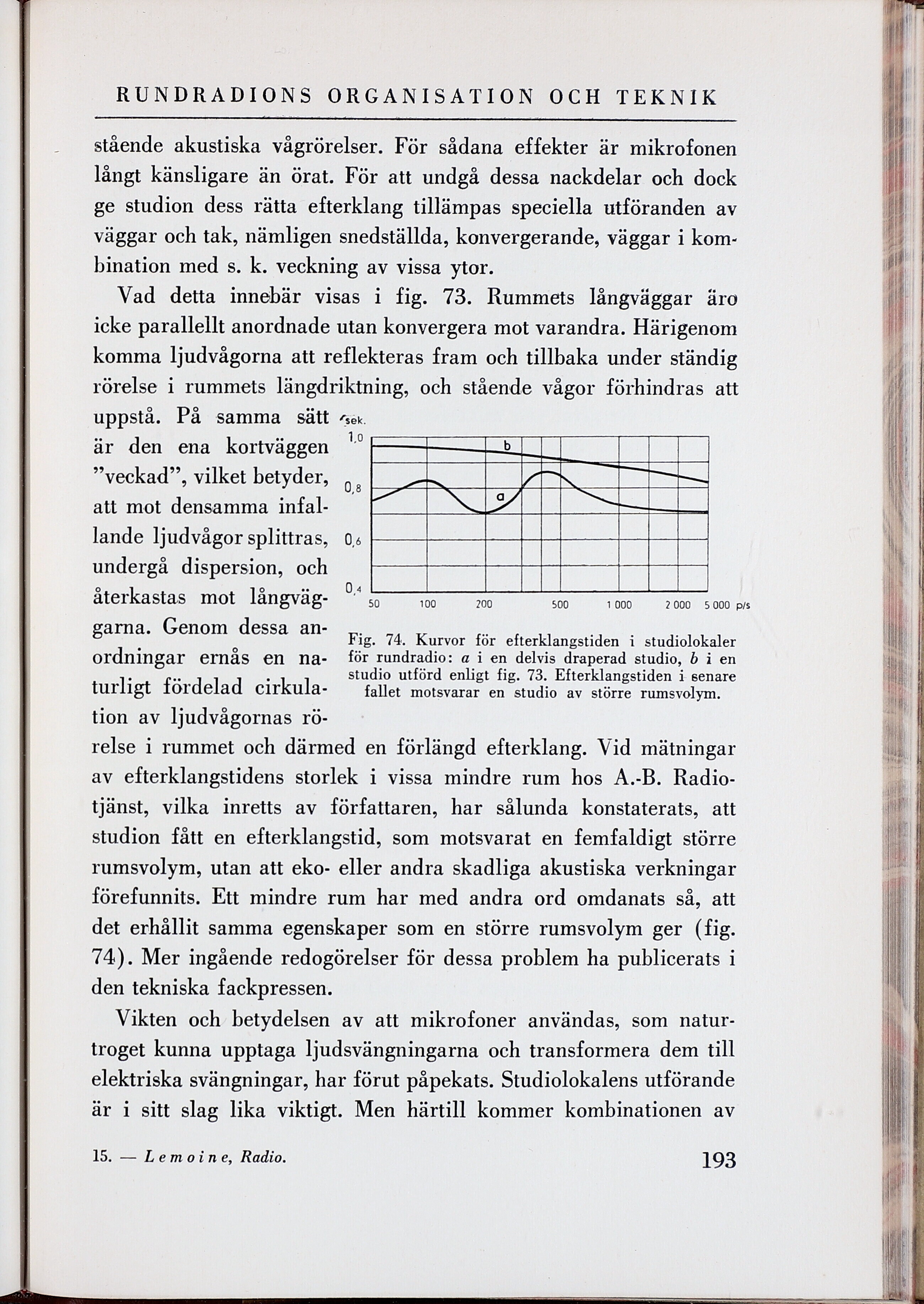

Fig. 74. Kurvor för efterklangstiden i studiolokaler
för rundradio: a i en delvis draperad studio, b i en
studio utförd enligt fig. 73. Efterklangstiden i- senare
fallet motsvarar en studio av större rumsvolym.
stående akustiska vågrörelser. För sådana effekter är mikrofonen
långt känsligare än örat. För att undgå dessa nackdelar och dock
ge studion dess rätta efterklang tillämpas speciella utföranden av
väggar och tak, nämligen snedställda, konvergerande, väggar i
kombination med s. k. veckning av vissa ytor.
Vad detta innebär visas i fig. 73. Rummets långväggar äro
icke parallellt anordnade utan konvergera mot varandra. Härigenom
komma ljudvågorna att reflekteras fram och tillbaka under ständig
rörelse i rummets längdriktning, och stående vågor förhindras att
uppstå. På samma sätt
är den ena kortväggen
”veckad”, vilket betyder,
att mot densamma
infallande ljudvågor splittras,
undergå dispersion, och
återkastas mot
långväggarna. Genom dessa
anordningar ernås en
naturligt fördelad
cirkulation av ljudvågornas
rö
relse i rummet och därmed en förlängd efterklang. Vid mätningar
av efterklangstidens storlek i vissa mindre rum hos A.-B.
Radiotjänst, vilka inretts av författaren, har sålunda konstaterats, att
studion fått en efterklangstid, som motsvarat en femfaldigt större
rumsvolym, utan att eko- eller andra skadliga akustiska verkningar
förefunnits. Ett mindre rum har med andra ord omdanats så, att
det erhållit samma egenskaper som en större rumsvolym ger (fig.
74). Mer ingående redogörelser för dessa problem ha publicerats i
den tekniska fackpressen.
Vikten och betydelsen av att mikrofoner användas, som
natur-troget kunna upptaga ljudsvängningarna och transformera dem till
elektriska svängningar, har förut påpekats. Studiolokalens utförande
är i sitt slag lika viktigt. Men härtill kommer kombinationen av
15. — L e m o i n e. Radio.
193
