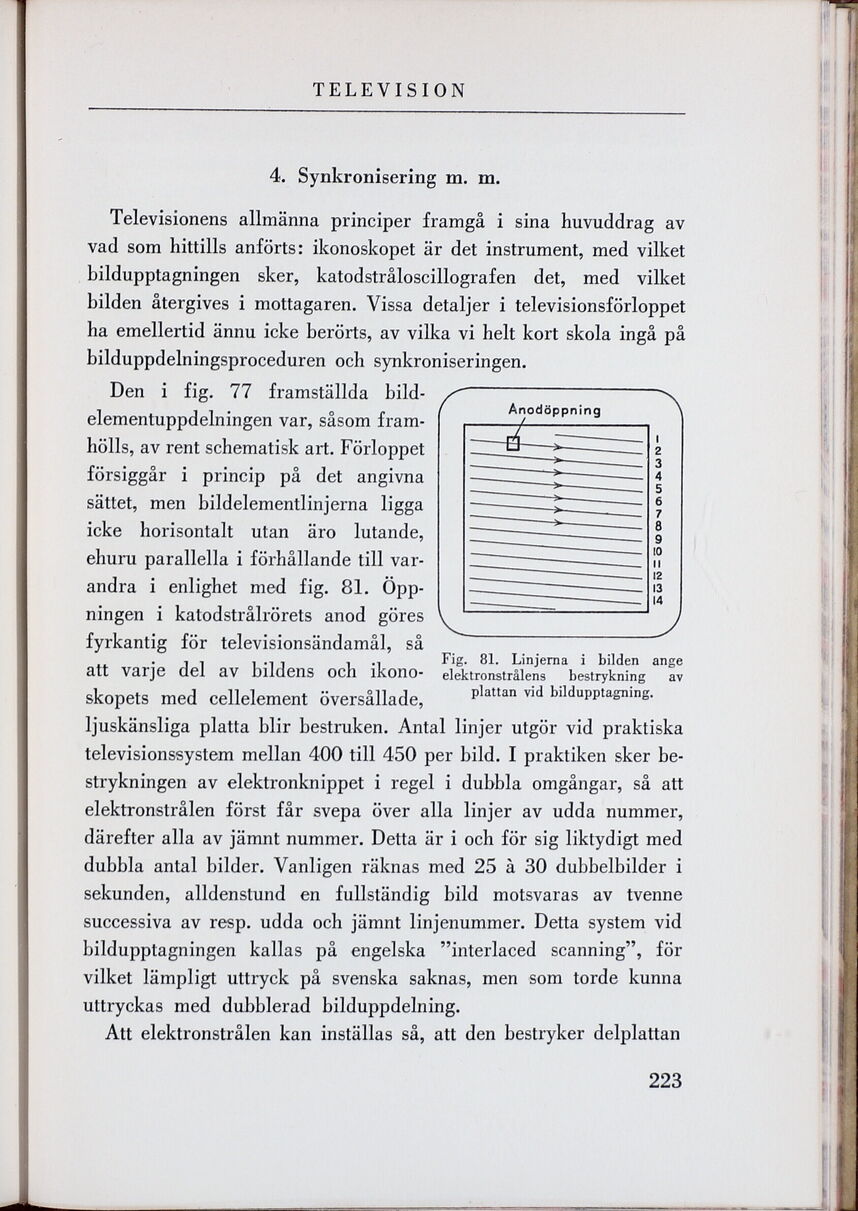

TELEVISION
4. Synkronisering m. m.
Televisionens allmänna principer framgå i sina huvuddrag av
vad som hittills anförts: ikonoskopet är det instrument, med vilket
bildupptagningen sker, katodstråloscillografen det, med vilket
bilden återgives i mottagaren. Vissa detaljer i televisionsförloppet
ha emellertid ännu icke berörts, av vilka vi helt kort skola ingå på
bilduppdelningsproceduren och synkroniseringen.
Den i fig. 77 framställda
bildelementuppdelningen var, såsom
framhölls, av rent schematisk art. Förloppet
försiggår i princip på det angivna
sättet, men bildelementlinjema ligga
icke horisontalt utan äro lutande,
ehuru parallella i förhållande till
varandra i enlighet med fig. 81.
Öppningen i katodstrålrörets anod göres
fyrkantig för televisionsändamål, så
att varje del av bildens och
ikono-skopets med cellelement översållade,
ljuskänsliga platta blir bestruken. Antal linjer utgör vid praktiska
televisionssystem mellan 400 till 450 per bild. I praktiken sker
be-strykningen av elektronknippet i regel i dubbla omgångar, så att
elektronstrålen först får svepa över alla linjer av udda nummer,
därefter alla av jämnt nummer. Detta är i och för sig liktydigt med
dubbla antal bilder. Vanligen räknas med 25 å 30 dubbelbilder i
sekunden, alldenstund en fullständig bild motsvaras av tvenne
successiva av resp, udda och jämnt linjenummer. Detta system vid
bildupptagningen kallas på engelska ”interlaced scanning”, för
vilket lämpligt uttryck på svenska saknas, men som torde kunna
uttryckas med dubblerad bilduppdelning.
Att elektronstrålen kan inställas så, att den bestryker delplattan
223
Fig. 81. Linjerna i bilden ange
elektronstrålens bestrykning av
plattan vid bildupptagning.
