TELEVISION
varje linje tillföras
nämligen synkroniserings-impulser, sålunda i
punkterna A i fig. 82,
vilka styra
elektronstrålen vid mottagningen
och åstadkomma
synkronism mellan bildens
upptagning och
åter-framställning på
katod-strålröroscillografens
fluorescerande skärm.

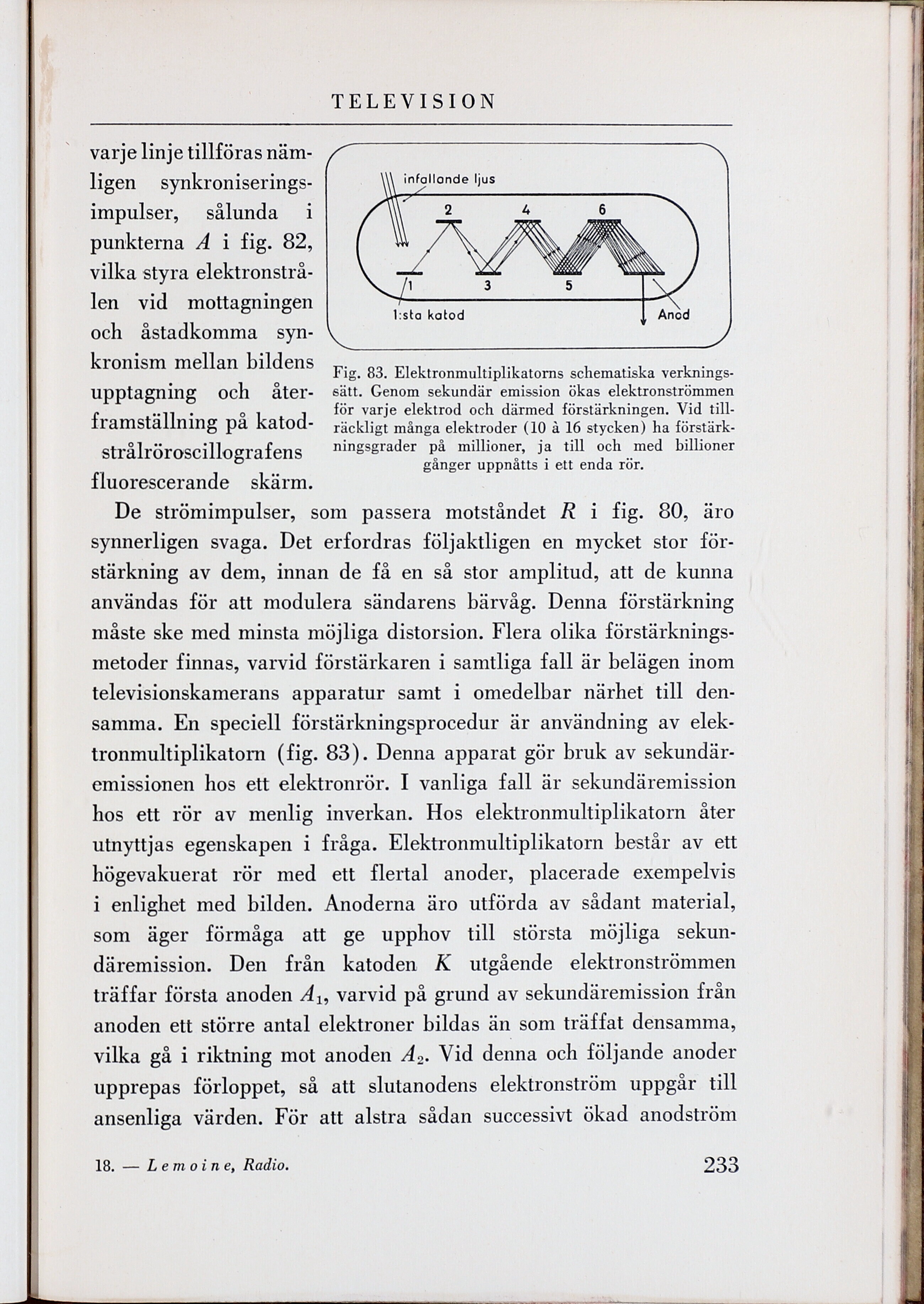

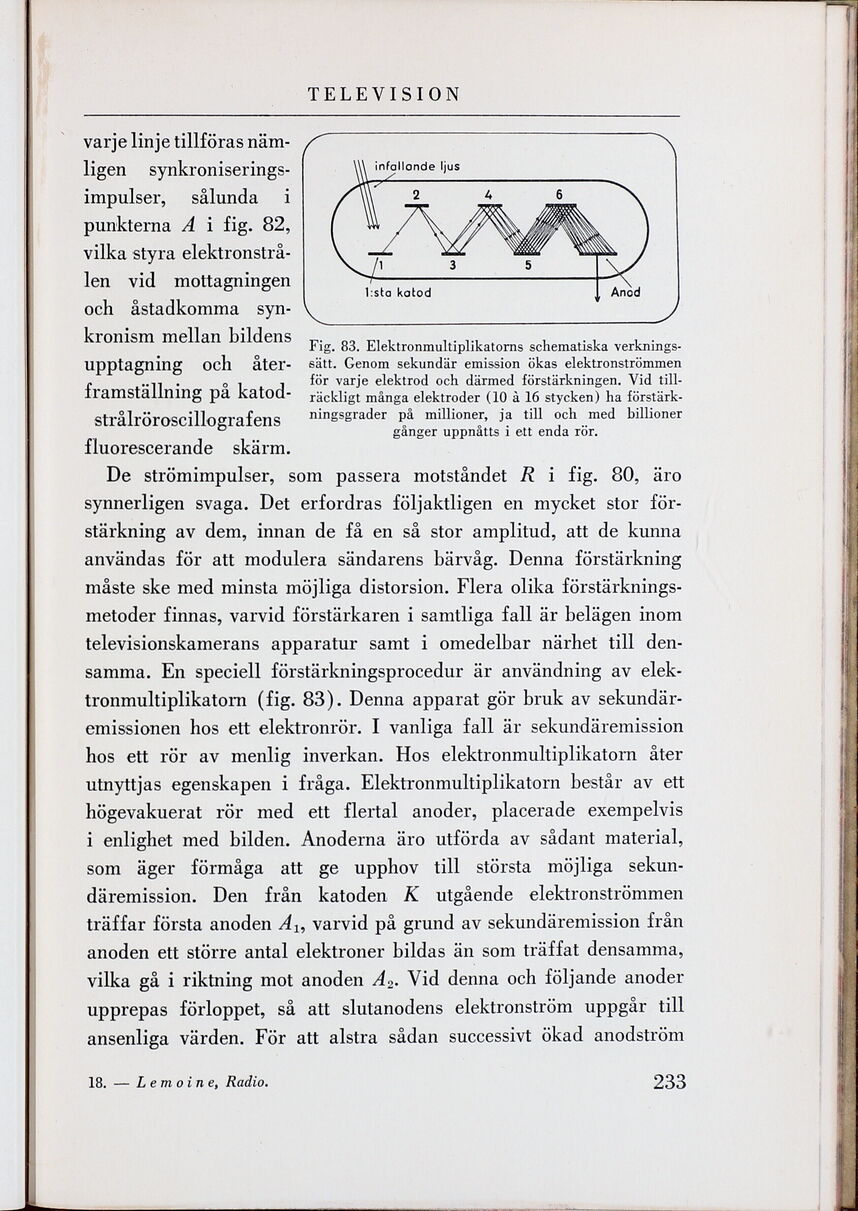

Fig. 83. Elektronmultiplikatorns schematiska
verkningssätt. Genom sekundär emission ökas elektronströmmen
för varje elektrod och därmed förstärkningen. Vid
tillräckligt många elektroder (10 å 16 stycken) ha
förstärk-ningsgrader på millioner, ja till och med billioner
gånger uppnåtts i ett enda rör.
De strömimpulser, som passera motståndet R i fig. 80, äro
synnerligen svaga. Det erfordras följaktligen en mycket stor
förstärkning av dem, innan de få en så stor amplitud, att de kunna
användas för att modulera sändarens bärvåg. Denna förstärkning
måste ske med minsta möjliga distorsion. Flera olika
förstärknings-metoder finnas, varvid förstärkaren i samtliga fall är belägen inom
televisionskamerans apparatur samt i omedelbar närhet till
densamma. En speciell förstärkningsprocedur är användning av
elek-tronmultiplikatom (fig. 83). Denna apparat gör bruk av
sekundäremissionen hos ett elektronrör. I vanliga fall är sekundäremission
hos ett rör av menlig inverkan. Hos elektronmultiplikatom åter
utnyttjas egenskapen i fråga. Elektronmultiplikatom består av ett
högevakuerat rör med ett flertal anoder, placerade exempelvis
i enlighet med bilden. Anoderna äro utförda av sådant material,
som äger förmåga att ge upphov till största möjliga
sekundäremission. Den från katoden K utgående elektronströmmen
träffar första anoden Au varvid på grund av sekundäremission från
anoden ett större antal elektroner bildas än som träffat densamma,
vilka gå i riktning mot anoden A2. Vid denna och följande anoder
upprepas förloppet, så att slutanodens elektronström uppgår till
ansenliga värden. För att alstra sådan successivt ökad anodström
18. — Lemoine, Radio.
233
