TELEVISION
dess modulerade förstärkare. I sändarens slutsteg sker den sista
förstärkningen av de modulerade bärsvängningama, innan de
tillföras antennen. På grund av den ultrahöga frekvensen håller sig
antenneffekten inom relativt blygsamma belopp. De största
tele-visionssändare, som hittills utförts, äro av storleksordningen 20 kW.
Av vad förut sagts, har framgått, att televisionsmottagarens
väsentligaste del utgöres av ett katodstrålrör, på vars skärm, belagt

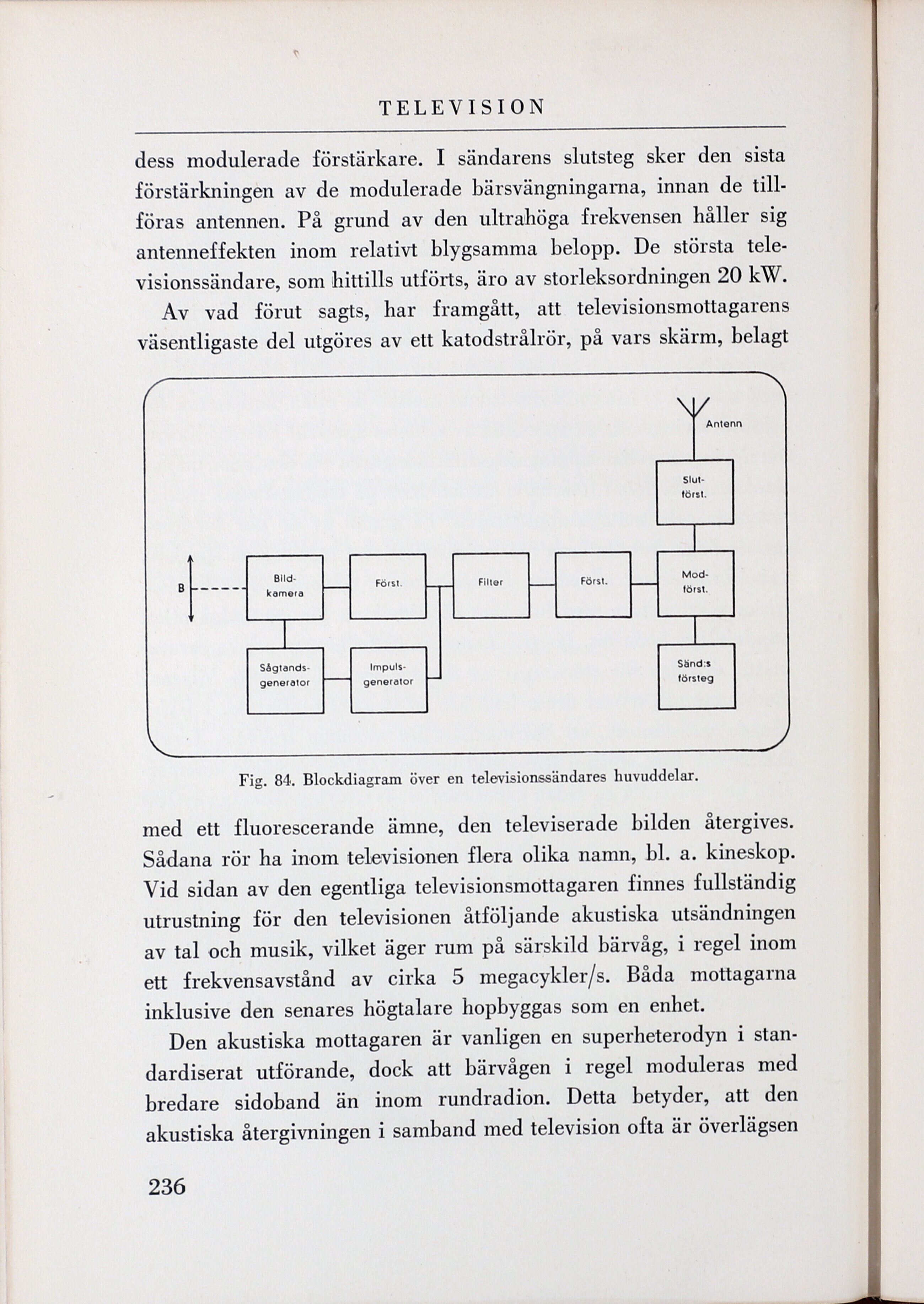

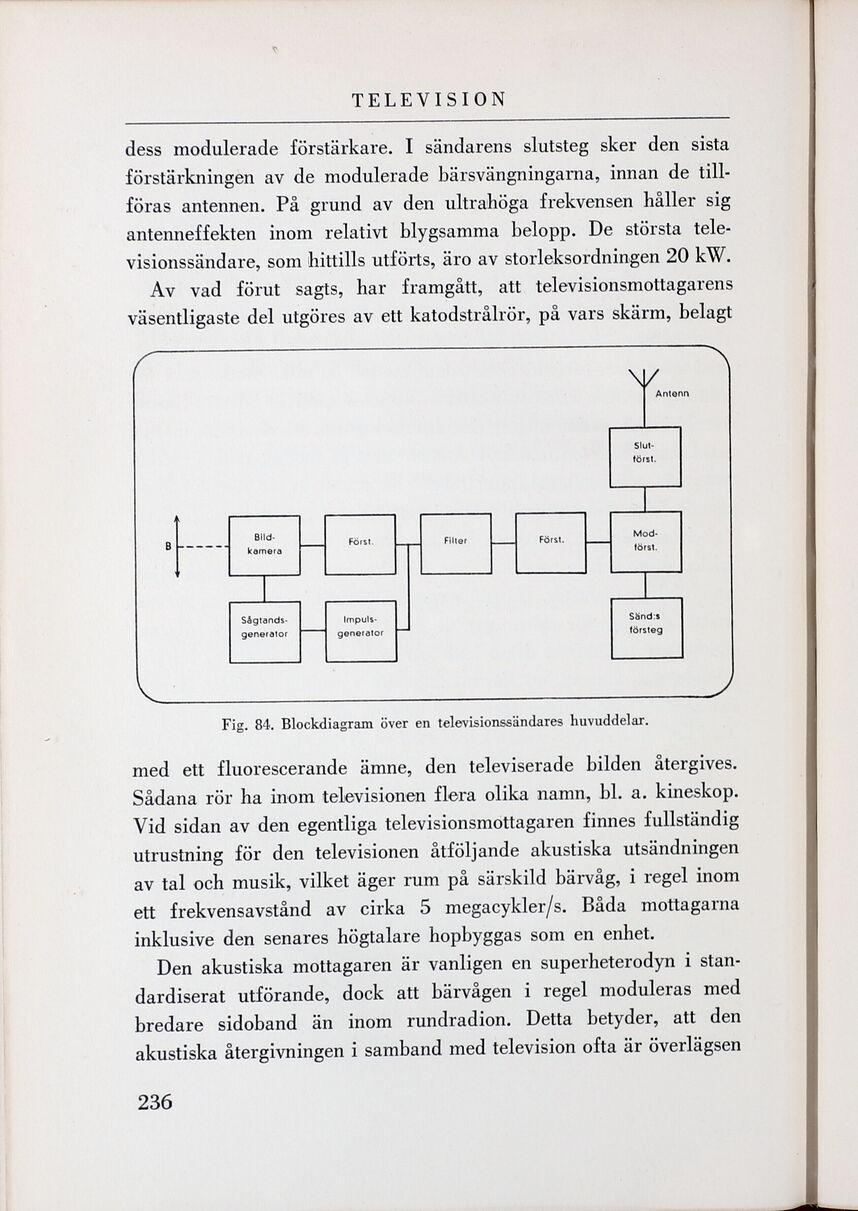

Fig. 84. Blockdiagram över en televisionssändares huvuddelar.
med ett fluorescerande ämne, den televiserade bilden återgives.
Sådana rör ha inom televisionen flera olika namn, bl. a. kineskop.
Vid sidan av den egentliga televisionsmottagaren finnes fullständig
utrustning för den televisionen åtföljande akustiska utsändningen
av tal och musik, vilket äger rum på särskild bärvåg, i regel inom
ett frekvensavstånd av cirka 5 megacykler/s. Båda mottagarna
inklusive den senares högtalare hopbyggas som en enhet.
Den akustiska mottagaren är vanligen en superheterodyn i
standardiserat utförande, dock att bärvågen i regel moduleras med
bredare sidoband än inom rundradion. Detta betyder, att den
akustiska återgivningen i samband med television ofta är överlägsen
236
