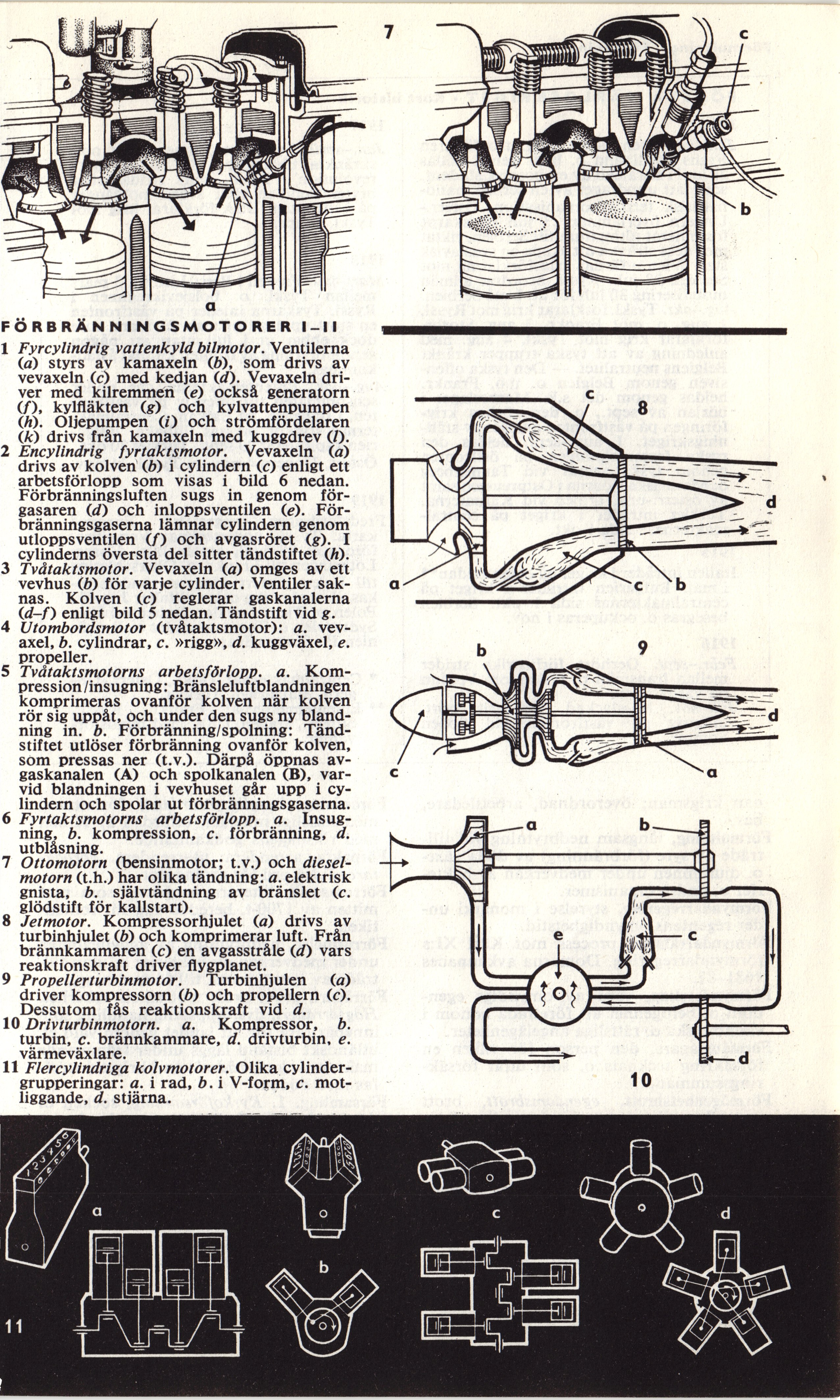

FÖRBRÄNNINGSMOTORER l-ll 1 Fyrcylindrig vattenkyld bilmotor. Ventilerna (d) styrs av kamaxeln (b), som drivs av vevaxeln (c) med kedjan (j). Vevaxeln driver med kilremmen (e) också generatorn (f), kylfläkten (g) och kylvattenpumpen (h). Oljepumpen (i) och strömfördelaren (k) drivs från kamaxeln med kuggdrev (/). 2 Encylindrig fyrtaktsmotor. Vevaxeln (d) drivs av kolven (b) i cylindern (c) enligt ett arbetsförlopp som visas i bild 6 nedan. Förbränningsluften sugs in genom förgasaren (d) och inlopps ventilen (e). Förbränningsgaserna lämnar cylindern genom utloppsventilen (f) och avgasröret (g). I cylinderns översta del sitter tändstiftet (h). 3 Tvåtaktsmotor. Vevaxeln (d) omges av ett vevhus (b) för varje cylinder. Ventiler saknas. Kolven (c) reglerar gaskanalerna (d-D enligt bild 5 nedan. Tändstift vid g. 4 Utombordsmotor (tvåtaktsmotor): a. vevaxel, b. cylindrar, c. »rigg», d. kuggväxel, e. propeller. 5 Tvåtaktsmotorns arbetsförlopp. a. Kom-pres s ion /insugning: Bränsleluftblandningen komprimeras ovanför kolven när kolven rör sig uppåt, och under den sugs ny blandning in. b. Förbränning/spolning: Tändstiftet utlöser förbränning ovanför kolven, som pressas ner (t.v.). Därpå öppnas avgaskanalen (A) och spolkanalen (B), varvid blandningen i vevhuset går upp i cylindern och spolar ut förbränningsgaserna. 6 Fyrtaktsmotorns arbetsförlopp. a. Insugning, b. kompression, c. förbränning, d. utblåsning. 7 Ottomotorn (bensinmotor; t.v.) och dieselmotorn (t.h.) har olika tändning: a. elektrisk gnista, b. självtändning av bränslet (c. glödstift för kallstart). 8 Jetmotor. Kompressorhjulet (a) drivs av turbinhjulet (b) och komprimerar luft. Från brännkammaren (c) en avgasstråle (d) vars reaktionskraft driver flygplanet. 9 Propellerturbinmotor. Turbinhjulen (d) driver kompressorn (b) och propellern (c). Dessutom fås reaktionskraft vid d. 10 Drivturbinmotorn. a. Kompressor, b. turbin, c. brännkammare, d. dfivturbin, e. värmeväxlare. 11 Flercylindriga kolvmotorer. Olika cylindergrupperingar: a. i rad, b. i V-form, c. mot-liggande, d. stjärna.
