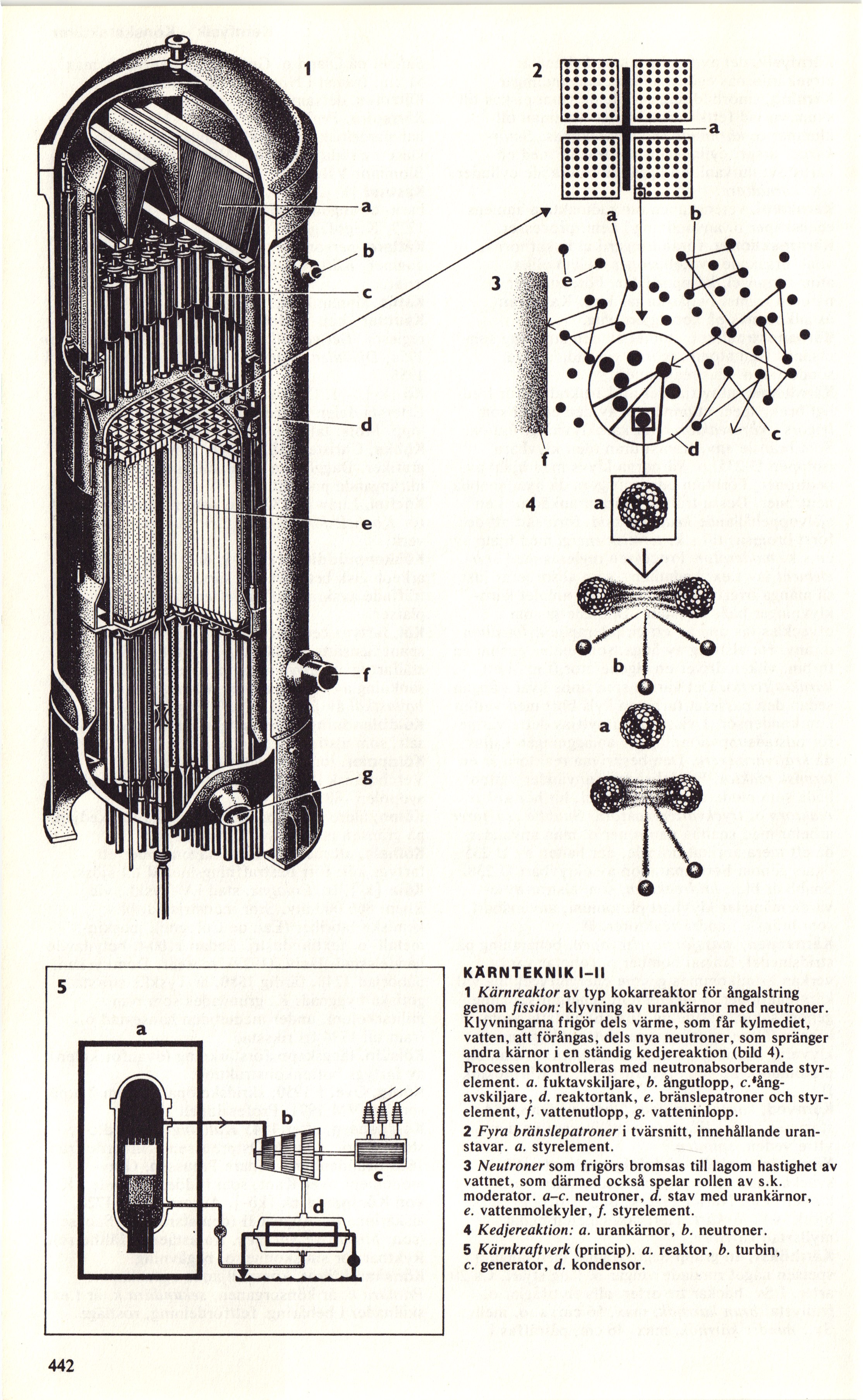

5 KÄRNTEKNIK l-ll 1 Kärnreaktor av typ kokarreaktor för ångalstring genom fission: klyvning av urankärnor med neutroner. Klyvningarna frigör dels värme, som får kylmediet, vatten, att förångas, dels nya neutroner, som spränger andra kärnor i en ständig kedjereaktion (bild 4). Processen kontrolleras med neutronabsorberande styrelement. a. fuktavskiljare, b. ångutlopp, c.‘ång-avskiljare, d. reaktortank, e. bränslepatroner och styrelement, f. vattenutlopp, g. vatteninlopp. 2 Fyra bränslepatroner i tvärsnitt, innehållande uranstavar. a. styrelement. 3 Neutroner som frigörs bromsas till lagom hastighet av vattnet, som därmed också spelar rollen av s.k. moderator, a-c. neutroner, d. stav med urankärnor, e. vattenmolekyler, /. styrelement. 4 Kedjereaktion: a. urankärnor, b. neutroner. 5 Kärnkraftverk (princip), a. reaktor, b. turbin, c. generator, d. kondensor. 442
