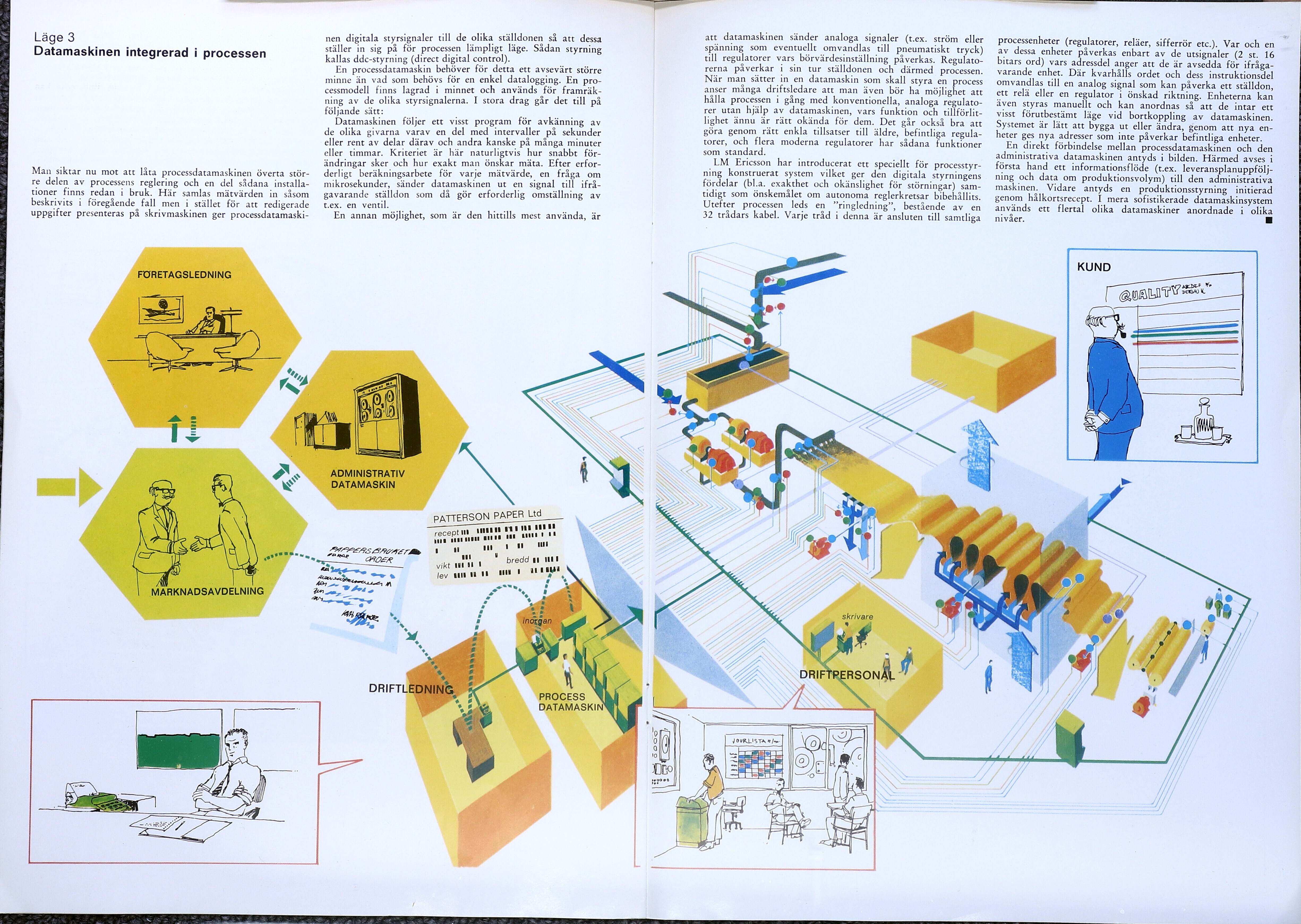

Läge 3
Datamaskinen integrerad i processen
Man siktar nu mot att låta processdatamaskinen överta
större delen av processens reglering och en del sådana
installationer finns redan i bruk. Här samlas mätvärden in såsom
beskrivits i föregående fall men i stället för att redigerade
uppgifter presenteras på skrivmaskinen ger processdatamaski-
nen digitala styrsignaler till de olika ställdonen så att dessa
ställer in sig på för processen lämpligt läge. Sådan styrning
kallas ddc-styrning (direct digital control).
En processdatamaskin behöver för detta ett avsevärt större
minne än vad som behövs för en enkel datalogging. En
processmodell finns lagrad i minnet och används för
framräk-ning av de olika styrsignalerna. I stora drag går det till på
följande sätt:
Datamaskinen följer ett visst program för avkänning av
de olika givarna varav en del med intervaller på sekunder
eller rent av delar därav och andra kanske på många minuter
eller timmar. Kriteriet är här naturligtvis hur snabbt
förändringar sker och hur exakt man önskar mäta. Efter
erforderligt beräkningsarbete för varje mätvärde, en fråga om
mikrosekunder, sänder datamaskinen ut en signal till
ifrågavarande stäildon som då gör erforderlig omställning av
t.ex. en ventil.
En annan möjlighet, som är den hittills mest använda, är
