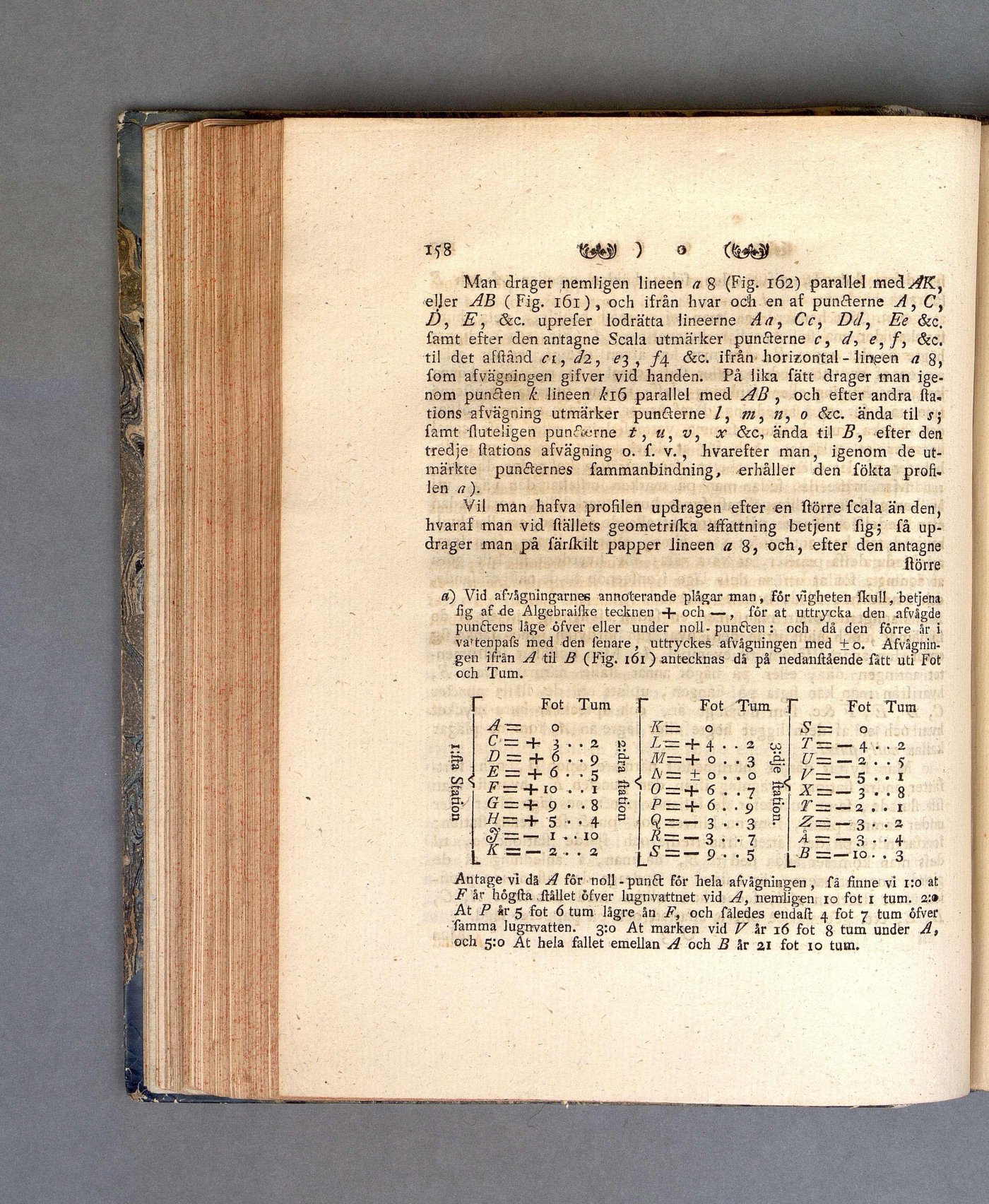

Man drager nemligen lineen a 8 (Fig. 162) parallel medy^K,
ester AB (Fig. 161), och ifrån hvar och en af puncterne A, C,
D, E, &c. uprefer lodrätta lineerne Åa, Cc, Del, Ee &c,
Samt efter den antagne Scala utmärker puncterne c, d, e,f, &c.
til det afstand ci,dz, , /4 &c. ifrån horizontal- Icheen a 8,
Som afvägningen gifver vid handen. På lika fätt drager man
igenom puncten k lineen Æ16 parallel med AB , och efter andra sta.
tions afvägning utmärker puncterne /, m, n, 0 &c. ända til r;
Samt stuteligen puncterne t, u, v, x &c, ända til B, efter den
tredje stations afvägning o. f. v., hvarefter man, igenom de
utmärkte puncternes fammanbindning, erhåller den fökta
profilen a).
Vil mån hafva prostlen updragen efter en större Scala än den,
hvaraf man vid ställets geometriska affattning betjent Sig; Så
up-drager man på Särskilt papper iineen a 8, och, efter den antagne
större
d) Vid ast/ågningarnee annoterande plågar man, For vigheten skull, betjena
lig af ste Algebraiske tecknen + och —, för at uttrycka den afvågde
punctens låge öfver eller under noll - puncten : och då den förre år i
vaftenpafs med den lenare, uttryckes afvågningen nied +0.
Afvågningen ifrån A til B (Fig. 161) antecknas då på "nedanstående fått uti Fot
och Tum.
■»
p
j»
=
o
E3
A~
C —
D =
E =
F:
G
B =
$-■
Fot Tum Fot Tum . Fot Tut
0 11 0 s = 0
+ | • . 2 £ L— + 4 . . 2 OO T — — 4 . . 2
4- 6 . . 9 cL r-S f=+ 0 . • 3 & U— — 2 . • 5
4- 6 . • 5 P A = + 0 . . 0 CD* V— — 5 • • 1
+ 10 . . 1 P 0 = 4- 6 . . 7 p X = — 3 . • 8
+ 9 • • 8 O* P = 4- 6 . • 9 o* T~ — 2 . . 1
+ 5 • • 4 P <? = — 3 ■ • 3 P z= — 3 • . 2
— 1 . . 10 P = — 3 . • 7 Å = O • • 4
— 2 . 2 ) S = — 9 . • 5 ,p = — IO . • 3
Antage vi då A för noll-punct för hela afvågningen, få finne vi 1:0 at
F år högsta,stället öfver lugnvattuet vid A, nemligen 10 fot 1 tum. 2:®
At P år 5 fot 6 tum lågre ån F, och fåledes endast 4 fot 7 tum öfver
famma lugnvatten. 3:0 At marken vid V år 16 fot 8 tum under A,
och 5:0 At hela fallet emellan A och B år 21 fot 10 tum.
