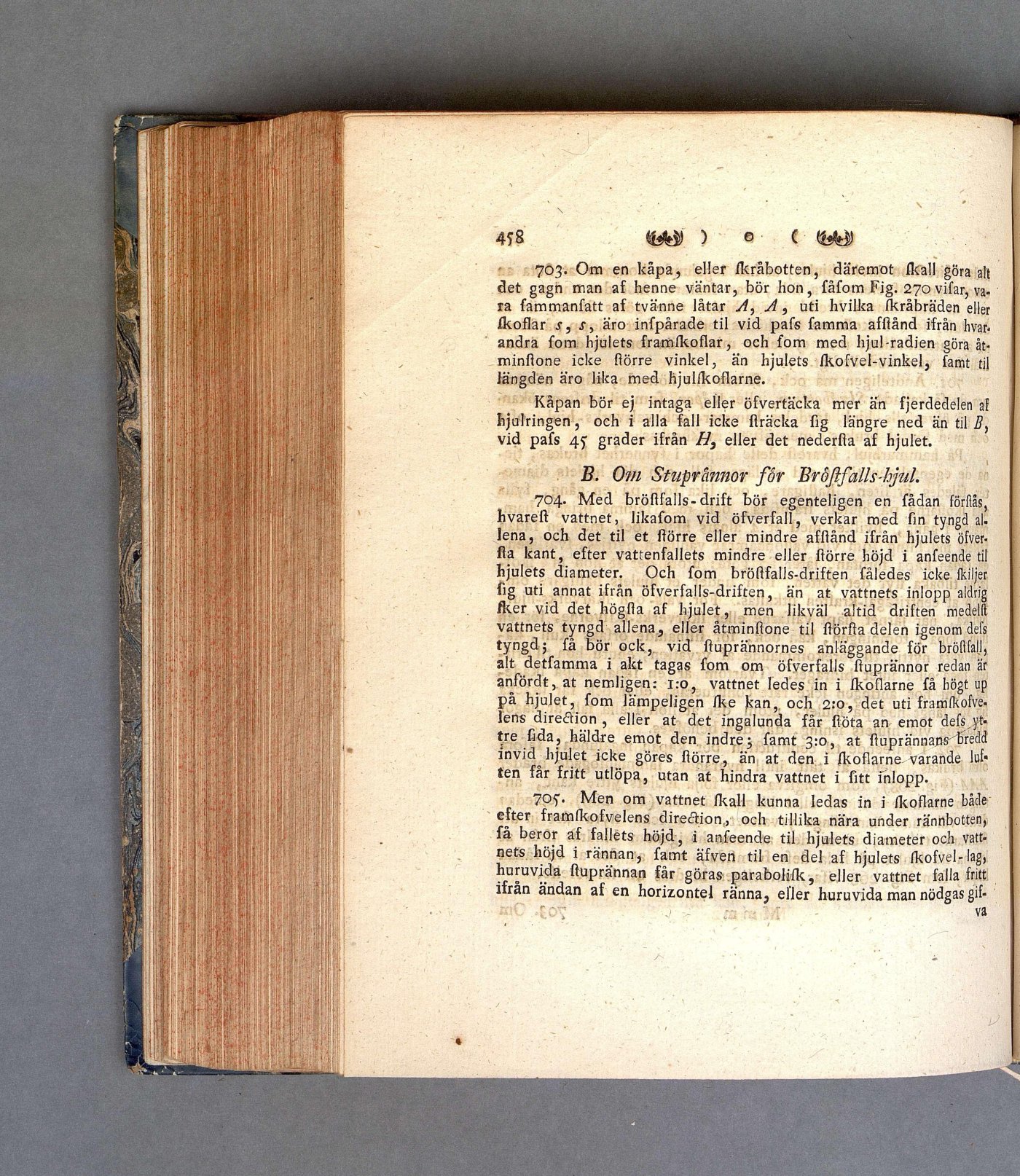

703. Om en kåpa, eller skråbotten, däremot skall göra alt
det gagn man af henne väntar, bör hon, fåfom Fig. 270 vifar,
vara SammanSatt af tvänne låtar A, A, uti hvilka skråbräden eller
skoflar s, s, äro inSpårade til vid paSs Samma aSstånd ifrån
livar-andra Som hjulets Sramskoflar, och Som med hjul-radien göra
åtminstone icke större vinkel, än hjulets skofvel-vinkel, Samt til
längden äro lika med hjulskostarne.
Kåpan bör ej intaga eller öfvertäcka mer än fjerdedelen af
hjulringen, och i alla fall icke sträcka fig längre ned än til B,
vid paSs 45 grader ifrån H3 eller det nedersta aS hjulet.
B. Om Stuprännor for Bröjifalls-hjul.
704. Med bröstfalls-drift bör egenteligen en Sådan förstås,
hvarest vattnet, likafom vid öfverfall, verkar med fin tyngd
allena, och det til et större eller mindre afstånd ifrån hjulets
öfver-sta kant, efter vattenfallets mindre eller större höjd i anfeende til
hjulets diameter. Och fom bröstfalls-driften fåledes icke skiljer
Sig uti annat ifrån öSverSalls-driften, än at vattnets inlopp aldrig
sker vid det högsta af hjulet, men likväl altid driften medelft
vattnets tyngd allena, eller åtminstone til största delen igenom defs
tyngd; få bör ock, vid stuprännornes anläggande för bröstfalj,
alt detfamma i akt tagas fom om öfverfalls stuprännor redan är
anfördt, at nemligen: i:o, vattnet ledes in i skoflarne få högt up
på hjulet, fom Jämpeligen ske kan, och 2:0, det uti
framikofve-lens direction , eller at det ingalunda får stöta an emot defs
yttre fida, häldre emot den indre; Samt 3:0, at stuprännanschredd
invid^ hjulet icke göres större, än at den i skoflarne varande
luften får fritt utlöpa, utan at hindra vattnet i Sitt inlopp.
705. Men om vattnet skall kunna ledas in i skoflarne både
efter framskofvelens direction, och tillika nära under rännbotten,
få beror af fallets höjd, i anSeende til hjulets diameter och
vattnets höjd i rännan , Samt äfven til en del af hjulets skofvel- lag,
huruvida stuprännan får göras parabolisk, eller vattnet falla fritt
ifrån ändan af en horizontel ränna, eller huruvida man nödgas gif-
