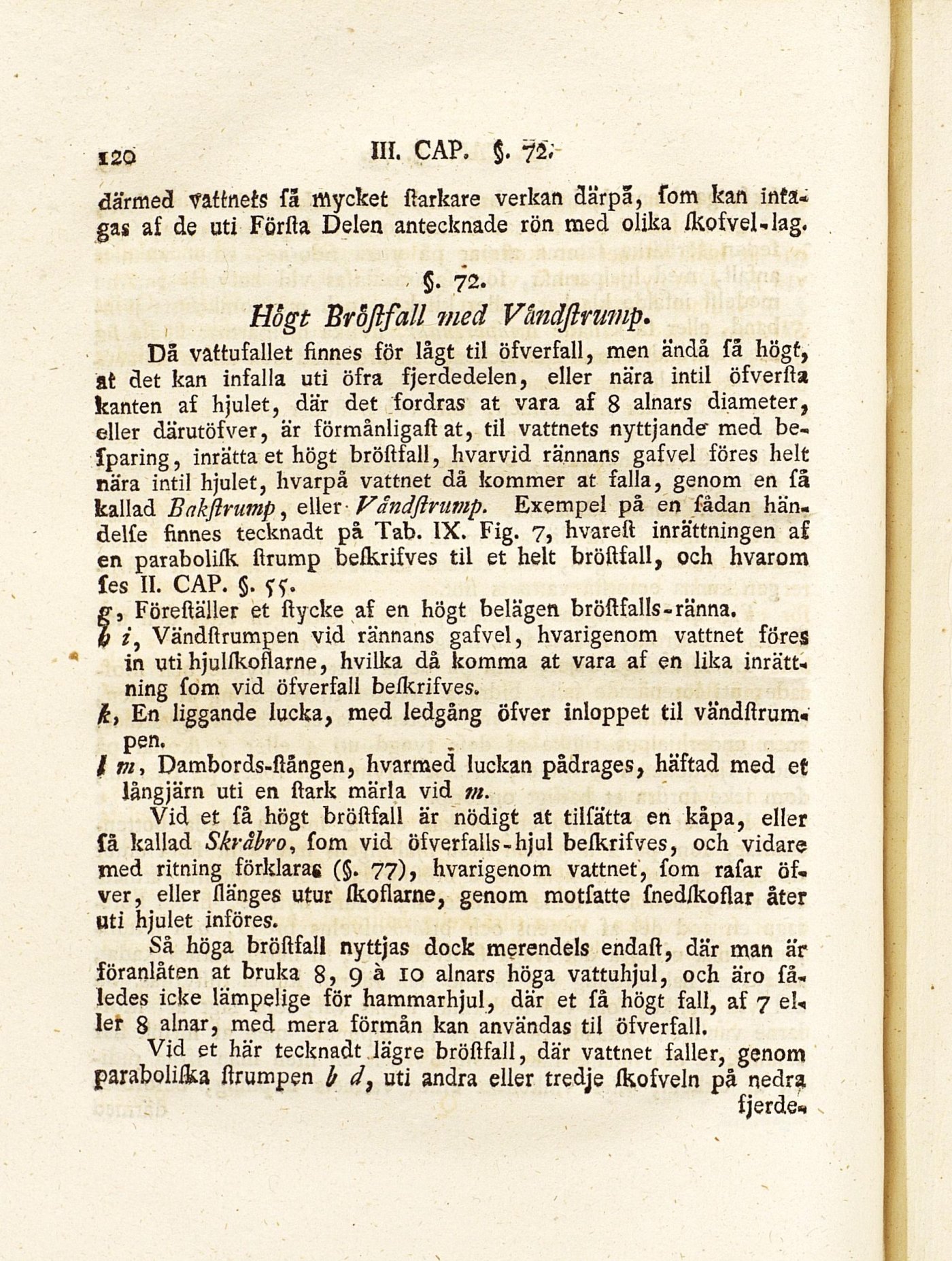

därmed vattnets få mycket starkare verkan därpå, fom kan
intagas af de uti Första Delen antecknade rön med olika skofvel-lag.
§. 72.
Hogt Brofifall med Vcindftrmnp.
Då vattufallet finnes för lågt til öfverfall, men ändå få högt,
at det kan infalla uti öfra fjerdedelen, eller nära intil öfversta
kanten af hjulet, där det fordras at vara af 8 alnars diameter,
eller därutöfver, är förmånligastat, til vattnets nyttjande med
be-fparing, inrätta et högt bröstfall, hvarvid rännans gafvel föres helt
nära intil hjulet, hvarpå vattnet då kommer at falla, genom en få
kallad Bakftnmp, eller Vändftnmp. Exempel på en fådan
hän-delSe finnes tecknadt på Tab. IX. Fig. 7, hvarest inrättningen af
en parabolisk strump beskrifves til et helt bröstfall, och hvarom
Ses II. CAP. §. 55.
f. Föreställer et stycke af en högt belägen bröstfalls-ränna.
z‘, Vändstrumpen vid rännans gafvel, hvarigenom vattnet föres
in utihjulskofiarne, hviika då komma at vara af en lika
inrättning fom vid öfverfall beskrifves.
k, En liggande lucka, med ledgång öfver inloppet til
vändstrumpen.
/ vi, Dambords-stången, hvarmed luckan pådrages, häftad med et
långjärn uti en stark märla vid m.
Vid et få högt bröstfall är nödigt at tilfätta en kåpa, eller
få kallad Skräbro, fom vid öfverfalls-hjul beskrifves, och vidare
med ritning förklaras (§. 77), hvarigenom vattnet, fom rafar
öfver, eller flanges utur skostarne, genom motfatte fnedskoflar åter
Uti hjulet införes.
Så höga bröstfall nyttjas dock merendels endast, där man är
föranlåten at bruka 8, 9 ä 10 alnars höga vattuhjul, och äro
få-ledes icke lämpelige för hammarhjul, där et få högt fall, af 7
eller 8 alnar, med mera förmån kan användas til öfverfall.
Vid et här tecknadt lägre bröstfall, där vattnet faller, genom
paraboliska strumpen b </, uti andra eller tredje skofveln på nedra
fjerde-
