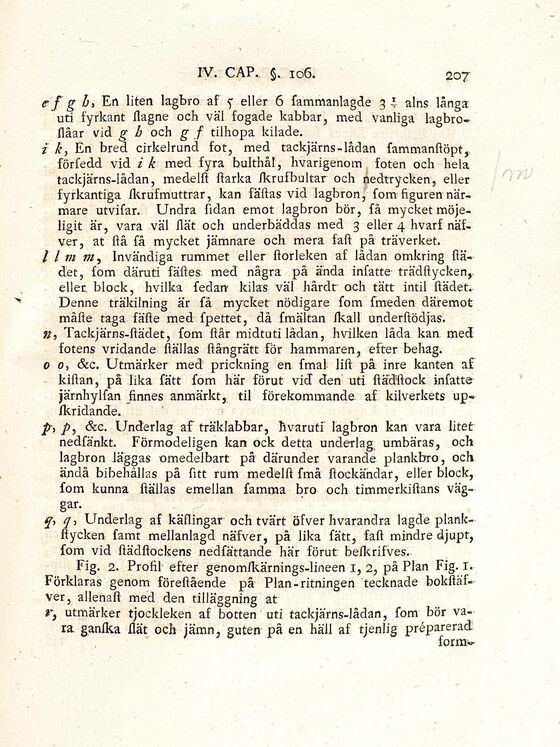

e f g h, En liten lagbro af 5 eller 6 fammanlagde 3 4 alns långa
uti fyrkant stagne och väl fogade kabbar, med vanliga
lagbro-ståar vid g h och g f tilhopa kilade.
i k, En bred cirkelrund fot, med tackjärns-lådan fammanstöpt,.
förfedd vid i k med fyra bulthål, hvarigenom, foten och hela
tackjärns-lådan, medelst starka skrufbultar och stedtrycken, eller
fyrkantiga skrufmuttrar, kan fästas vid lagbron j fom figuren
närmare utvifar. Undra Sidan emot lagbron bör, få mycket
möjeligit är, vara väl stät och underbäddas med 3 eller 4 hvarf
näfver, at stå få mycket jämnare och mera fast på träverket.
lim my Invändiga rummet eller storleken af lådan omkring
städet, fom däruti fästes, med några på ända infatte- trädstycken,,
eller block, hviika fedatr kilas väl hårdt och tätt intil städet.
Denne träkilning är få mycket nödigare fom Smeden däremot
måste taga fäste med Spettet, då Smältan skall understödjas.
K, Tackjärns-städet, Som står midtuti lådan, hvilken låda kan med
fotens vridande ställas stångrätt for hammaren, efter behag.
0 0, &c. Utmärker med prickning en fmaf list på inre kanten af
kistan, pä lika fätt fom här förut vid den uti städstock infatte
järnhylfan finnes anmärkt, til förekommande, af kilverkets
up-skridande.
p, />, &c. Underlag af träklabbar, hvaruti lagbron kan vara litet
nedfänkt. Förmodeligen kan ock detta underlag, umbäras, och
lagbron läggas omedelbart på därunder varande plankbro, och
ändå bibehållas på Sitt rum medelst Små stockändar, eller block,
Som kunna ställas emellan Samma bro och timmerkistans
väggar.
q, Underlag af käflingar och tvärt öfver hvarandra lagde
plank-stycken famt mellanlagd näfver, på lika fätt, fast mindre djupt,
fom vid städstockens nedfättande här förut beskrifves.
Fig. 2. Profil efter genomskärnings-lineen 1, 2, på Plan Fig. I.
Förklaras genom förestående på Plan-ritningen tecknade
bokstäfver, allenast med den tilläggning at
r, utmärker tjockleken af botten uti tackjärns-lådan, fom bör
vara ganska slät och jämn, guten på en häll af tjenlig préparerad.
form-
