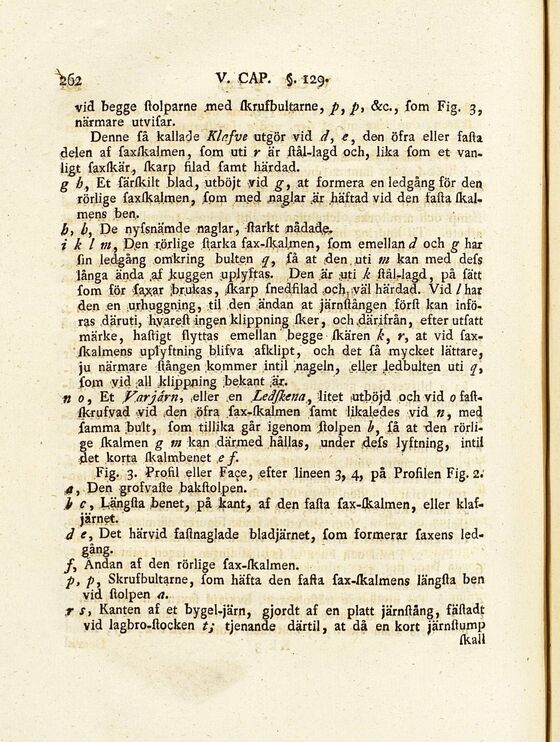

vid begge stolparne med skrufbultarne, p, p, &c., fom Fig. 3,
närmare utvifar.
Denne Så kallade Kln.fve utgör vid d, e, den öfra eller fasta
delen af faxskalmen, fonj uti r är stål-lagd och, lika fom et
vanligt Saxskär., skarp filad Samt härdad.
g h, Et Särskilt blad, utböjt vid g, at formera en ledgång för den
rörlige faxskalmen, Som med naglar .är häftad vid den fafta
skalmens ben.
b, b, De nyfsnämde naglar, starkt nådade-
i k l v/, D.en rörlige starka fax-skalmen, Som emellan«/ och g har
fin ledgång omkring buiten y, Så at den.uti m kan med deSs
långa ända ,af kuggen jjplyftas. Den .är ruti k stål-lagd, på fätt
Som för Saxar føuikas, skarp fnedfilad .ochyväl härdad. Vid /har
den en nrhuggning, til den ändan at järnstången först kan
införas däruti, hyarest ingen klippning sker, och .därifrån, efter utfått
märke, hastigt flyttas emellan begge skären k, r, at vid
fax-skalmens uplyftning blifva afklipt, och det få mycket lättare,
ju närmare stången kommer intil nageln, .eller ledbulten uti y,
fom yid ;all .klippning ;bekant ,är.
no, Et yarjarn, .eller en ..Leåjkena,, litet ntböjd och vid 0
fast-skrufvad yid den ,öfra fax-skalmen famt likaledes yid », med
famma bult, Som tillika går igenom Stolpen b, Så at den
rörlige skalmen g m kan därmed hållas, .under deSs lyftning, intil
det korta skalmbenet ,e /.
Fig. 3. Profil eller Face, .efter lineen 3, 4, på Profilen Fig. 2.
a, Den grofvaste bakstolpen.
b c, Längsta benet, på kant, af den fasta Sax-skalmen, eller
klaf-järnet.
å e, Det härvid fastnaglade bladjärnet, Som formerar Saxens
ledgång.
f, Ändan af den rörlige fax-skalmen.
p, py Skrufbultarne, fom häfta den fafta fax-skalmens längsta ben
vid stolpen a.
T s. Kanten af et bygel-järn, gjordt af en platt järnstång, fästadt
yid lagbro-stocken t; tjenande därtil, at då en kort järnstump
skall
