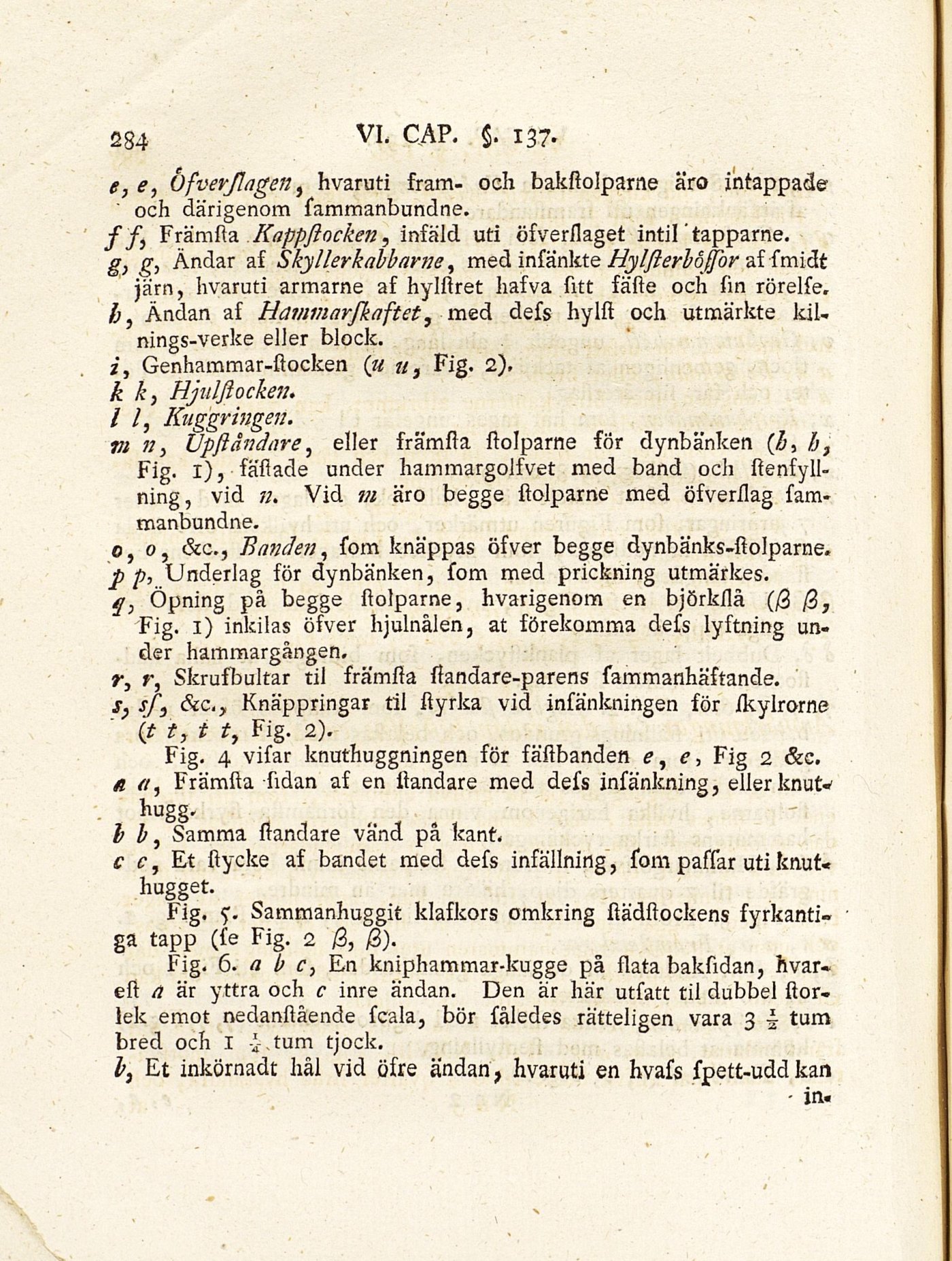

e, e, Ofverjlagen, hvaruti fram- och bakstolparne äro intappade
’ och därigenom fammanbundne.
f f} Främsta .Kappflocken, infäld uti öfverstaget intil’tapparne.
g, g, Ändar af Sky llerkabbarne, med infänkte Hylfierbofor af fmidt
järn, hvaruti armarne af hylstret hafva Sitt fäste och Sin rörelfe,
£, Ändan af Hammarfkaftet, med defs hy 1st och utmärkte
kil-nings-verke eller block,
z, Genhammar-stocken (u u} Fig. 2).
k k, Hjulfiochn.
I l, Kuggringen.
vi n, Upftåndare, eller främsta stolparne för dynbänken (b-, b,
Fig. 1), fastade under hammargolfvet med band och
stenfyll-ning, vid n. Vid m äro begge stolparne med öfverstag
fammanbundne.
0,0, &c., Banden, fom knäppas öfver begge dynbänks-stolparne.
p p, Underlag för dynbänken, fom med prickning utmärkes.
Öpning på begge fiolparne, hvarigenom en björkslå (/3 /3,
Fig. 1) inkilas öfver hjulnålen, at förekomma defs lyftning
under hammargången.
r, r, Skrufbultar til främsta standare-parens fammanhäftande.
s, sf, &c.? Knäppringar til styrka vid infänkningen för skylrorne
(t t, i t, Fig. 2).
Fig. 4 vifar knuthuggningen för fästbanden e, e, Fig 2 &e.
A <?, Främsta fidan af en standare med defs infänkning, eller knut*
hugg.
b b, Samma standare vand på kant.
c c, Et stycke af bandet med defs infästning", fom paffar uti knut«
hugget.
Fig. 5. Sammanhuggit klafkors omkring städstockens
fyrkantiga tapp (fe Fig. 2 /3).
Fig. 6. a b c} En kniphammar-kugge på flata bakfidan,
hvar-est a är yttra och c inre ändan. Den är här utfått til dubbel
storlek emot nedanstående fcala, bör fåledes rätteligen vara 3 ^ tum
bred och I -fvtum tjock.
b, Et inkörnadt hål vid öfre ändan, hvaruti en hvafs fpett-udd kan
- in.
