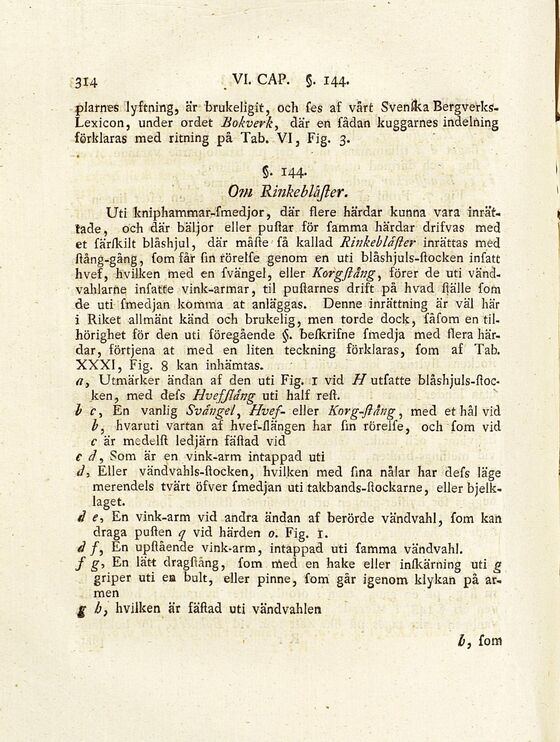

plarnes lyftning, är brukeligit, och fes af vårt Svenska
Bergverks-Lexicon, under ordet Bokverk, där en Sådan kuggarnes indelning
förklaras med ritning på Tab. VI, Fig. 3.
§. 144-
0?n Rinkeblctfler.
Uti kniphammar-fmedjor, där flere härdar kunna vara
inrättade, och där bäljor eller pustar för famma härdar drifvas med
et färskilt biåshjul, där måste få kallad Rinkebläfter inrättas méd
stång-gång, fom får Sin förelfe genom en uti blåshjuls-stocken infatt
hvef, hvilken med en Svängel, eller Korgflång, förer de uti
vänd-vahlarfte infatte vink-armar, til pustarnes drift på hvad ställe fom
de uti fmedjan komma at anläggas. Denne inrättning är väl här
i Riket allmänt känd och brukelig, men torde dock, fåfom en
til-hörighet för den uti föregående §. beskrifne fmedja med flera
härdar, förtjena at med en liten teckning förklaras, fom af Tab.
XXXI, Fig. 8 kan inhämtas.
a3 Utmärker ändan af den uti Fig. I vid H utfatte
blåshjuls-stocken, med deSs Hvef fläng uti half rest.
b c, En vanlig Svängel, Hvef- eller Korg-fläng, med et hål vid
b3 hvaruti vartan af hvef-llängen har fin rörelSe, och Som vid
c är medelst ledjärn fästad vid
c d, Som är en vink-arm intappad uti
d3 Eller vändvahls-stocken, hvilken med Sina nålar har deSs läge
merendels tvärt öfver Smedjan uti takbands-stockarne, eller
bjelk-laget.
dt?, En vink-arm vid andra ändan af berörde vändvahl, Som kan
draga pusten q vid härden 0. Fig. 1.
d /, En upstående vink-arm, intappad uti Samma vändvahl.
/ g, En lätt dragstång, Som tf>ed en hake eller inskärning uti g
griper uti ea bult, eller pinne, Som går igenom klykan på
armen
g b} hvilken är fästad uti vändvahlen
b, fom
