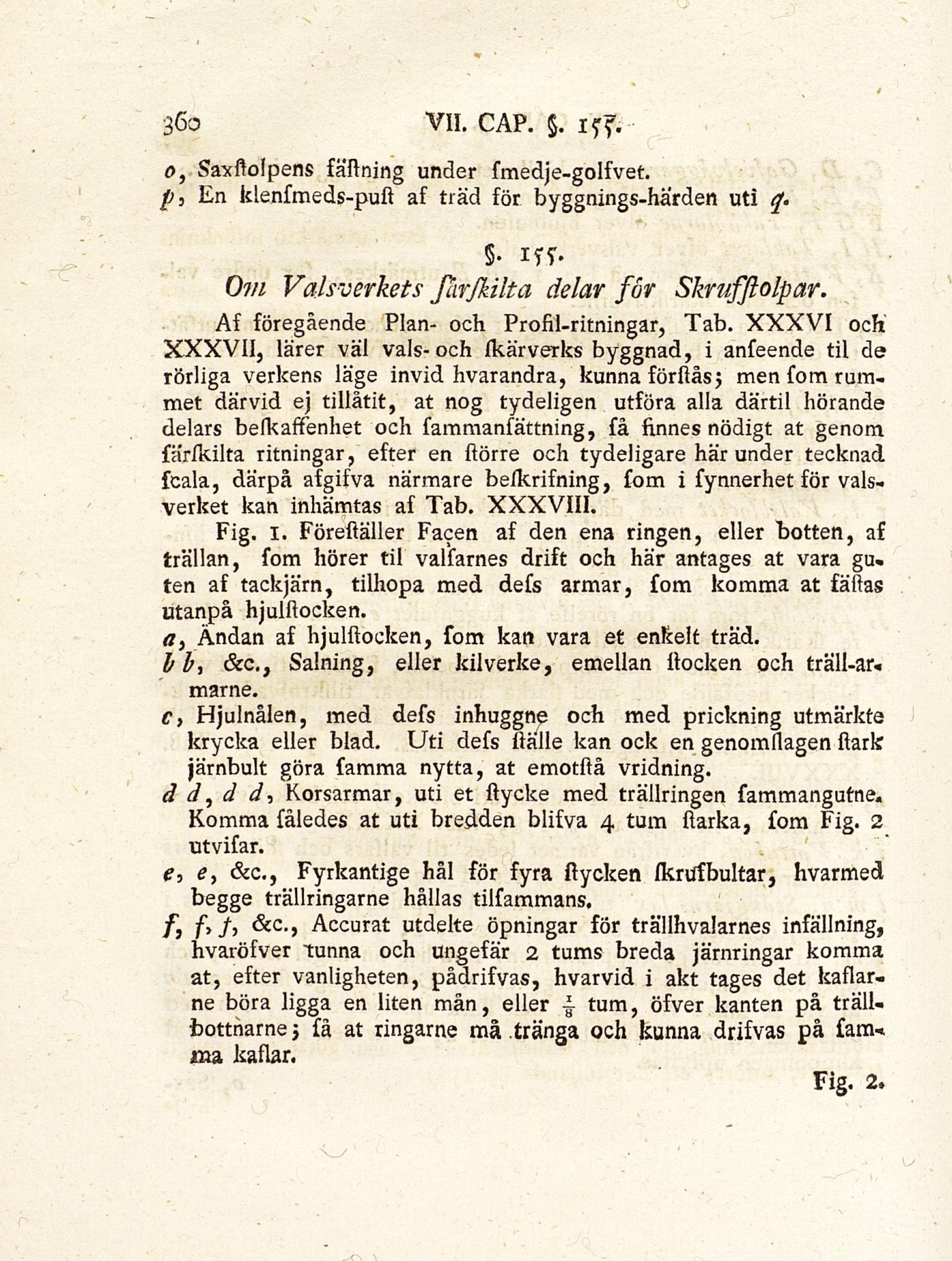

0, Saxflolpens fästning under fmedje-golfvet.
р, En klenfmeds-pust af träd för byggnings-harden uti q.
§• Iff.
Om Valsverkets fhrjlilta delar for Skrufflolpar.
Af föregående Plan- och Profil-ritningar, Tab. XXXVI och
XXXVII, lärer väl vals-och skär verks byggnad, i anfeende til de
rörliga verkens läge invid hvarandra, kunna förftås; men Som
rummet därvid ej tillåtit, at nog tydeligen utföra alla därtil hörande
delars beskaffenhet och fammanfättning, få finnes nödigt at genom
färskilta ritningar, efter en större och tydeligare härunder tecknad
fcala, därpå afgifva närmare beskrifning, Som i Synnerhet för
valsverket kan inhämtas af Tab. XXXVIIL
Fig. 1. Föreställer Facen af den ena ringen, eller botten, af
trällan, fom hörer til valfarnes drift och här antages at vara
guten af tackjärn, tilhopa med defs armar, fom komma at fästas
utanpå hjulstocken.
<7, Ändan af hjulstocken, fom kan vara et enkelt träd.
k k, &c., Salning, eller kil verke, emellan stocken och
träll-ar-marne.
с, Hjulnålen, med deSs inhuggnp och med prickning utmärkte
krycka eller blad. Uti deSs ställe kan ock en genomflagen stark
järnbult göra Samma nytta, at emotstå vridning.
d d, d d, Korsarmar, uti et stycke med trällringen fammangutne.
Komma Således at uti bredden blifva 4 tum starka, Som Fig. 2
utviSar.
<?, &c., Fyrkantige hål för fyra stycken skriifbultar, hvarmed
begge trällringarne hållas tilfammans.
/, fy /, &c., Accurat utdelte öpningar för trällhvalarnes infästning,
hvaröfver tunna och ungefär 2 tums breda järnringar komma
at, efter vanligheten, pådrifvas, hvarvid i akt tages det
kaflar-ne böra ligga en liten mån, eller ~ tum, öfver kanten på
träll-bottharne; få at ringarne må tränga och kunna drifvas på fam-.
t»a kastar.
Fig. 2.
