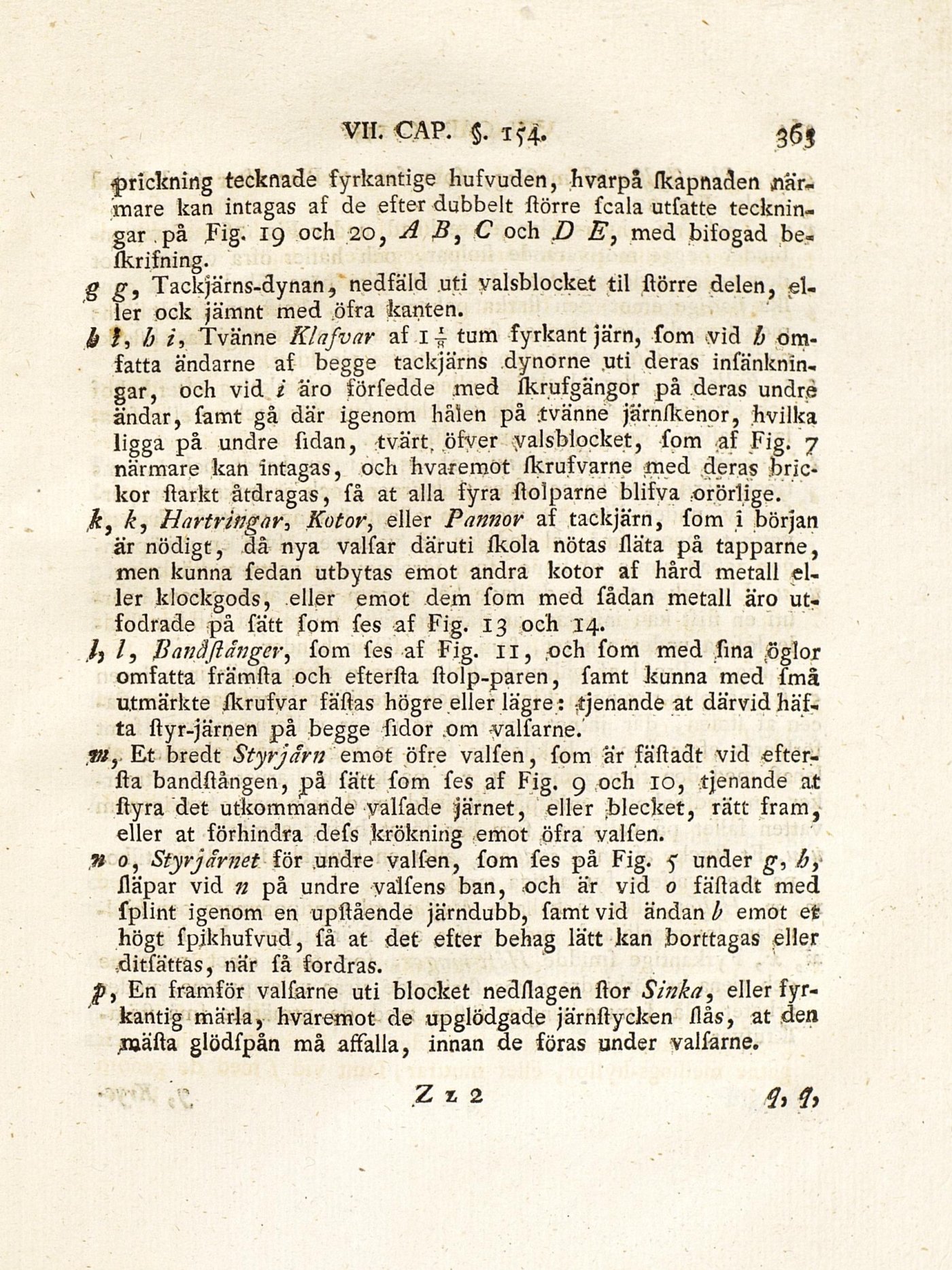

prickning tecknade fyrkantige hufvuden, stvarpå skapnaden
närmare kan intagas af de efter dubbelt större fcala utfatte
teckningar på fig. 19 och 20, A jB, C och D E, med bifogad
beskrifning.
gg, Tackjärns-dynan, nedfäld uti yalsblocket til större delen,
eller ock jämnt med öfra kanten.
k l, b i, Tvänne Klafvar af l| tum fyrkantjärn, fom vid h
omfatta ändarne af begge tackjärns dynorne .uti deras
infänknin-gar, öch vid i äro förfedde med skrufgängor på deras undre
ändar, famt gå där igenom hålen på .tvänne järnskenor, hviika
ligga på undre Sidan, tvärt, .öfver yalsblocket, fom .af Fig. 7
närmare kan intagas, och hvaremot skr uf varne med deras
brickor starkt åtdragas, få at alla fyra stolparne blifva orörlige.
k, k, Hartringar, Kotor, eller Pannor af tackjärn, fom i början
är nödigt , då nya valfar däruti skola nötas stäta på tapparne,
men kunna fedan utbytas emot andra kotor af hård metall
eller klockgods, eller emot dem fom med fådan metall äro
ut-fodrade på fätt fom fes af Fig. 13 och 14.
,/j l, Panäflanger, fom fes af Fig. 11, ,och fom med lina ;öglor
omfatta främsta och eftersta stolp-paren, famt kunna med fmå
utmärkte skrufvar fästas högre eller lägre: tjenande at därvid
häfta styr-järnen på begge Sidor .om valfarne.
vi y Et bredt Styr järn emot öfre valfen, fom är fästadt vid
eftersta bandstången, på fätt fom fes af stig. 9 och 10, tjenande at
styra det utkommande valfade järnet, eller stlecket, rätt fram,
eller at förhindra defs krökriirig emot öfra valfen.
n 0, Styrjärnet: för .undre valfen, fom fes på Fig. 5 under g, h,
släpar vid n på undre yalfens ban, och är vid 0 fästadt med
Splint igenom en upstående järndubb, Samt vid ändan b emot efe
högt Spjkhufvud, få at det efter behag lätt kan borttagas eller
ditfättäs, när Så fordras.
p, En framför valfarne uti blocket nedslagen stor Sinka, eller
fyrkantig märla, hvaremot de upglödgade järnstycken stås, at den
piasta glödfpån må assalla, innan de föras under valfarne.
