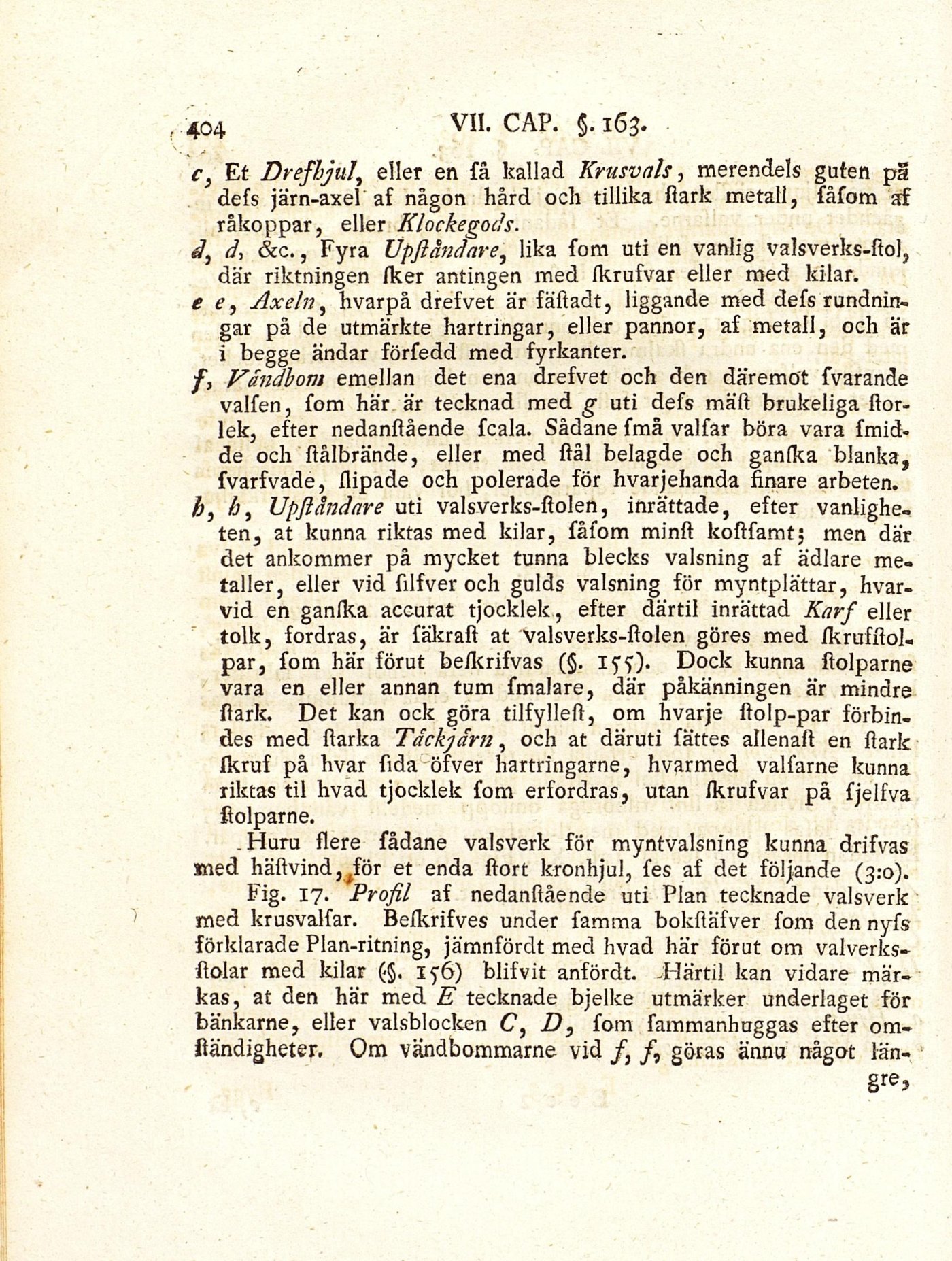

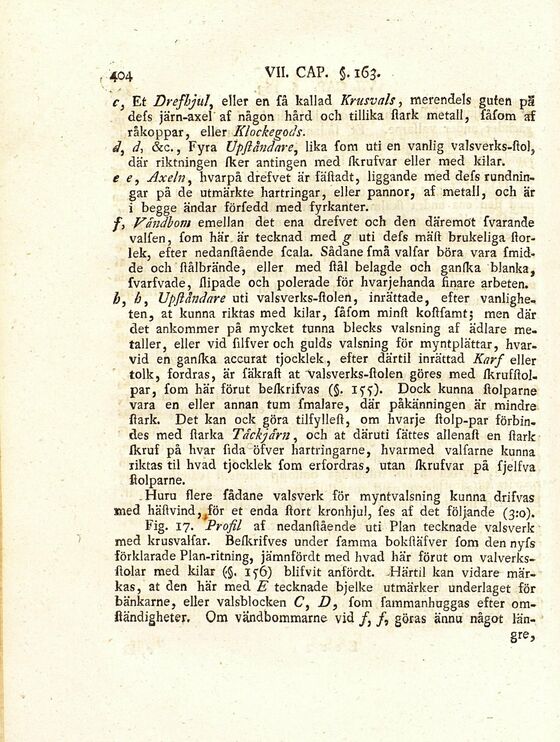

c} Et Drefbjul, eller en få kallad Krusvals, merendels guten på
defs järn-axel af någon hård och tillika stark metall, fåfom af
råkoppar, eller Klackegods.
d, &c., Fyra Upfi ändar e, lika Som uti en vanlig valsverks-fto),
där riktningen sker antingen med skrufvar eller med kilar.
e e, Axeln, hvarpå drefvet är fästadt, liggande med defs
rundnin-gar på de utmärkte hartringar, eller pannor, af metall, och är
i begge ändar förfedd med fyrkanter.
f, Vändbom emellan det ena drefvet och den däremot Svarande
valSen, fom här är tecknad med g uti deSs mäst brukeliga
storlek, efter nedanstående fcala. Sådane Små valSar böra vara
Smidde och stålbrände, eller med stål belagde och ganska blanka,
fvarfvade, slipade och polerade för hvarjehanda finare arbeten.
b, Å, Upftändare uti valsverks-stolen, inrättade, efter
vanligheten, at kunna riktas med kilar, fåfom minst kostSamt; men där
det ankommer på mycket tunna blecks valsning af ädlare
metaller, eller vid filfver och gulds valsning för myntplättar,
hvarvid en ganska accurat tjocklek, efter därtil inrättad Karf eller
tolk, fordras, är fäkrast at valsverks-stolen göres med
skrufstol-par, fom här förut beskrifvas (§. 155). Dock kunna stolparne
vara en eller annan tum Smalare, där påkänningen är mindre
stark. Det kan ock göra tilfyllest, om hvarje stolp-par
forbindes med starka Tackjärn, och at däruti Sättes allenast en stark
skruf på hvar Sida öfver hartringarne, hvarmed valfarne kunna
riktas til hvad tjocklek fom erfordras, utan skrufvar på fjelfva
stolparne.
Huru slere fådane valsverk för myntvalsning kunna drifvas
med hästvind ,^för et enda stort kronhjul, fes af det följande (3:0).
Fig. 17. Profil af nedanstående uti Plan tecknade valsverk
med krusvalfar. Beskrifves under famma bokstäfver fom den nyfs
förklarade Plan-ritning, jämnfördt med hvad här förut om
valverks-stolar med kilar (<§. 156) blifvit anfördt. Härtil kan vidare
märkas, at den här med E tecknade bjelke utmärker underlaget för
bänkarne, eller valsblocken C, D, fom fammanhuggas efter
omständigheter, Om vandbommarne vid /, /, göras ännu något län-
gre>
