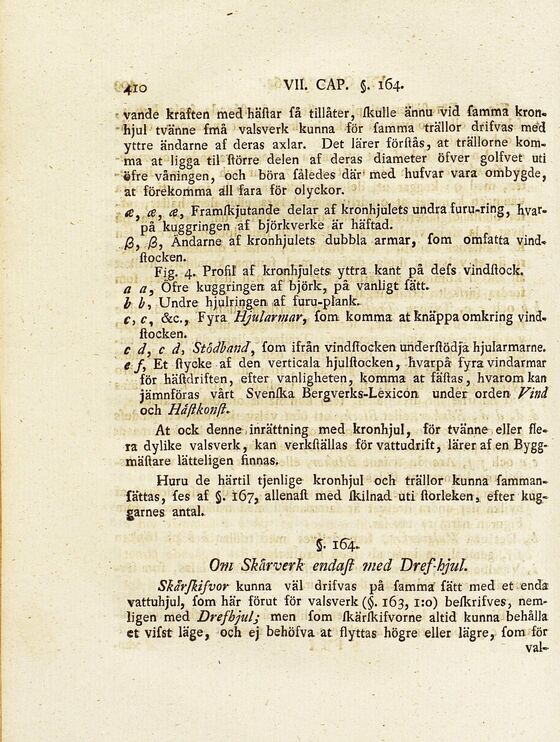

vande kraften med hästar få tillåter, skulle ännu vid famma kron.
hjul tvänne Små valsverk kunna för famma trällor drifvas méd
yttre ändarne af deras axlar. Det lärer förstås, at trällorne kom.
ma at ligga til större delen af deras diameter öfver golfvet uti
efre våningen, och böra fåledes där’med hufvar vara ombygde,
at förekomma äll fara för olyckor.
<e, a, a, Framskjutande delar af kronhjulets undra furu-ring,
stvar-på kuggringen af bjorkverke är häftad.
. y8, j8} Ändarne af kronhjulets dubbla armar, fom omfatta vind.
stocken.
Fig. 4. Profil af. kronhjulets; yttra kant på defs vindstock.
a a, Öfre kuggringen af björk, på vanligt fätt.
b b, Undre hjulringen af furu-plank.
c, c, &c., Fyra Hjularmar, fom komma at knäppa omkring vind.
stocken.
c dt c d, Stodband, Som ifrån vindstocken understödja hjularmarne.
ej, Et stycke af den verticala hjulstocken, hvarpå fyra vindarmar
för hästdriften, efter vanligheten, komma at fästas, hvarom kan
jämnföras vårt Svenska Bergverks-Léxicön, under orden Vini
och Haft kon fl.
At ock denne inrättning med kronhjul, för tvänne eller
flera dylike valsverk, kan verkställas för vattudrift, lärer af en
Byggmästare lätteligen finnas.
Huru de härtil tjenlige kronhjul och trällor kunna
Sammanfattas, Ses af §. 167, allenast med skilnad uti storlekenefter
kuggarnes antal..
§. 164.
Om Skårverk endaji ?ned Drefhjul.
Skärfkifvor kunna väl drifvas på famma Sätt med et enda
vattuhjul, Som här förut för valsverk (§. 163, 1:0) beskrifves,
nemligen med Drefhjulj men fom skärskifvorne altid kunna behålla
et vifst läge, och ej behöfva at flyttas högre eller lägre, fom för
val-
