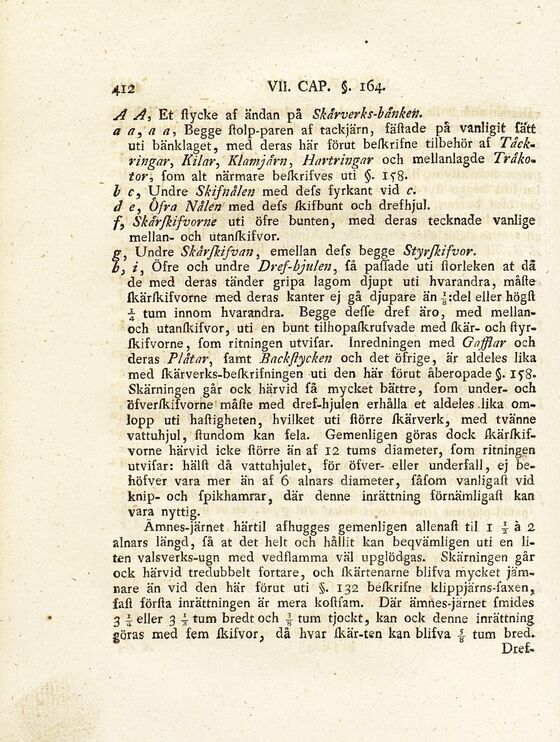

A A, Et stycke af ändan på Skärverks-bänketi.
a a, a a, Begge stolp-paren af tackjärn, fästade på vanligit fäitt
uti bänklaget, med deras här förut beskrifne tilbehör af
Täck-ringar, Kilar, Klani järn, Hartringar och mellänlägde Träko~
tor, fom alt närmare belkrifves uti §.
158-l c, Undre Skifnälen med defs fyrkant vid c.
d e, Öfra Nålen med defs skifbunt och drefhjul.
f, Skärfkifvorne uti öfre bunten, med deras tecknade vanlige
mellan- och utanskifvor.
f, Undre Skärfkifvan, emellan defs begge Styrfkifvor.
, i, Öfre och undre Dr ef-hjulen, Så passade uti storleken at då
de med deras tänder gripa lagom djupt uti hvarandra, måste
skärskifvorne med deras kanter ej gå djupare än |:del eller högst
■J tum innom hvarandra. Begge deffe dref äro, med
mellan-och utanskifvor, uti en bunt tilhopaskrufvade med skär- och
styrskifvorne, Som ritningen utviSar. inredningen med Gafflar och
deras Plåtar, Samt Backftycken och det öfrige, är aldeles lika
med skärverks-beskrifningen uti den här förut åberopade §. 158.
Skärningen går ock härvid få mycket bättre, fom under- och
ofverskifvorne måste med dref-hjulen erhålla et aldeles .lika
omlopp uti hastigheten, hvilket uti större skärverk, med tvänne
vattuhjul, stundom kan fela. Gemenligen göras dock
skärskifvorne härvid icke större än af 12 tums diameter, fom ritningen
utvifar: hälst då vattuhjulet, för öfver- eller underfall, ej
behöfver vara mer än af 6 alnars diameter, fåfom vanligast: vid
knip- och fpikhamrar, där denne inrättning förnämligast kan
vara nyttig.
Ämnes-järnet härtil afhugges gemenligen allenast til 1 ± a 2.
alnars längd, få at det helt och hållit kan beqvämligen uti en
liten valsverks-ugn med vedflamma väl upglödgas. Skärningen går
ock härvid tredubbelt fortare, och skärtenarne blifva mycket
jämnare än vid den här förut uti §. 132 beskrifne ldippjärns-faxen,
fasl första inrättningen är mera kostfam. Där ämnes-järnet fmides
3 4 eller 3 4 tum bredt och 4 tum tjockt, kan ock denne inrättning
göras med fem skifvor, då hvar skär-ten kan blifva 4 tum
bred-S Dref-
