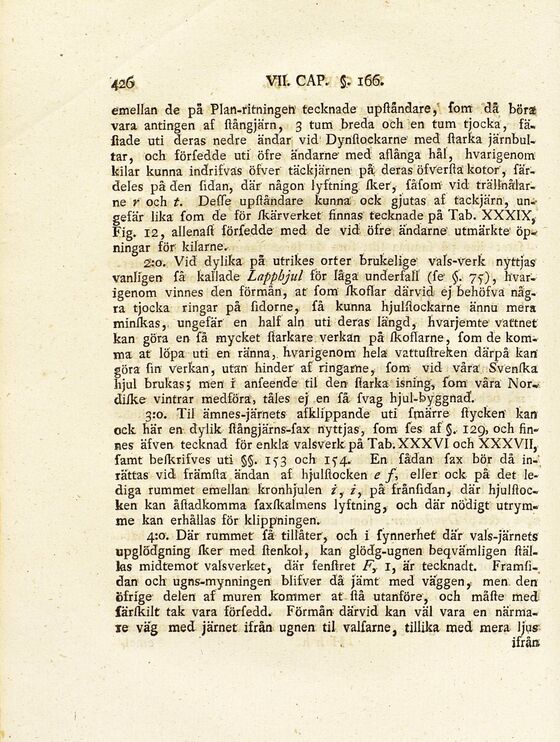

emellan de på Plan-ritningen tecknade upståndare,’ fom då börs
vara antingen af stångjärn, 3 tum breda och en tum tjocka,
fastade uti deras nedre ändar vid1 Dynstöckarne’ med starka
järnbultar, och förfedde uti öfre ändarne’ med astångä hål, hvarigenom
kilar kunna indrifvas öfver täckjärnen paj deras öfverstä kotor ,
Särdeles på den fidan, där’ någon lyftning: sker, fåfom: vid
trällnålar-ne r och t. Desse upståndare kunna ock gjutas af tackjärn,
ungefär lika Som de för skärverket finnas tecknade på Tab. XXXIX,
Fig. 12, allenast förfedde med de vid öfre ändarne utmärkte
öpningar för kilarne-
2:o. Vid dylika på utrikes orter brukelige’ väls-verk nyttjas
vanligen få kallade Lapphjul för lågä underfall (fe §. 75) ,
hvarigenom vinnes den förmån, at fom- skoflar därvid ej behöfva
några tjocka ringar på fidorne, få kunna hjulstockarne ännu mera
minSkas,. ungefär en half aln uti deras längd, hvärjemte vattnet
kan göra en få mycket starkare, verkän på Ikoftarne, fom de
komma at lopa uti en ränna,, hvarigenom hela vattustreken därpå kart
göra fin verkan, utan hinder af ringarne, fom- vid våra Svenska
hjul brukas; men i anfeende til den starka isning, fom våra
Nordiske vintrar medföra, tåles ej en få fvag hjul-byggnad.
3:0. Til ämnes-järnets afklippande uti fmärre stycken kan
ock här en dylik stångjärns-fax nyttjas, fom Ses af §. 129, och
finnes äfven tecknad för enkla valsverk på Tass. XXXVI och XXXVII,
famt beskrifves uti §§. 153 och 154. En fådan fax bör då
inrättas vid; främsta ändan af hjulstocken e f, eller ock på det
lediga rummet emellan kronhjulen /, r, på frånfidan, där
hjulstocken kan åstadkomma faxskälmens lyftning, och där nödigt
utrymme kan erhållas för klippningen.
4:0. Där rummet få tillåter, och i fynnerhet där vals-järnets
upglödgning sker med stenkol, kan glödg-ugnen beqvämligen
ställas midtemot valsverket, där fenstret Fy I, är tecknadt.
Framfidan’ och ugns-mynningen sslifver dä jämt med väggen, men. den
öfrige delen af muren kommer at flå utanföre, och måste med
Särskilt tak vara förfedd. Förmån därvid kan väl vara en när
mate vag med järnet ifrån ugnen til valfarne, tillika med mera ljus
