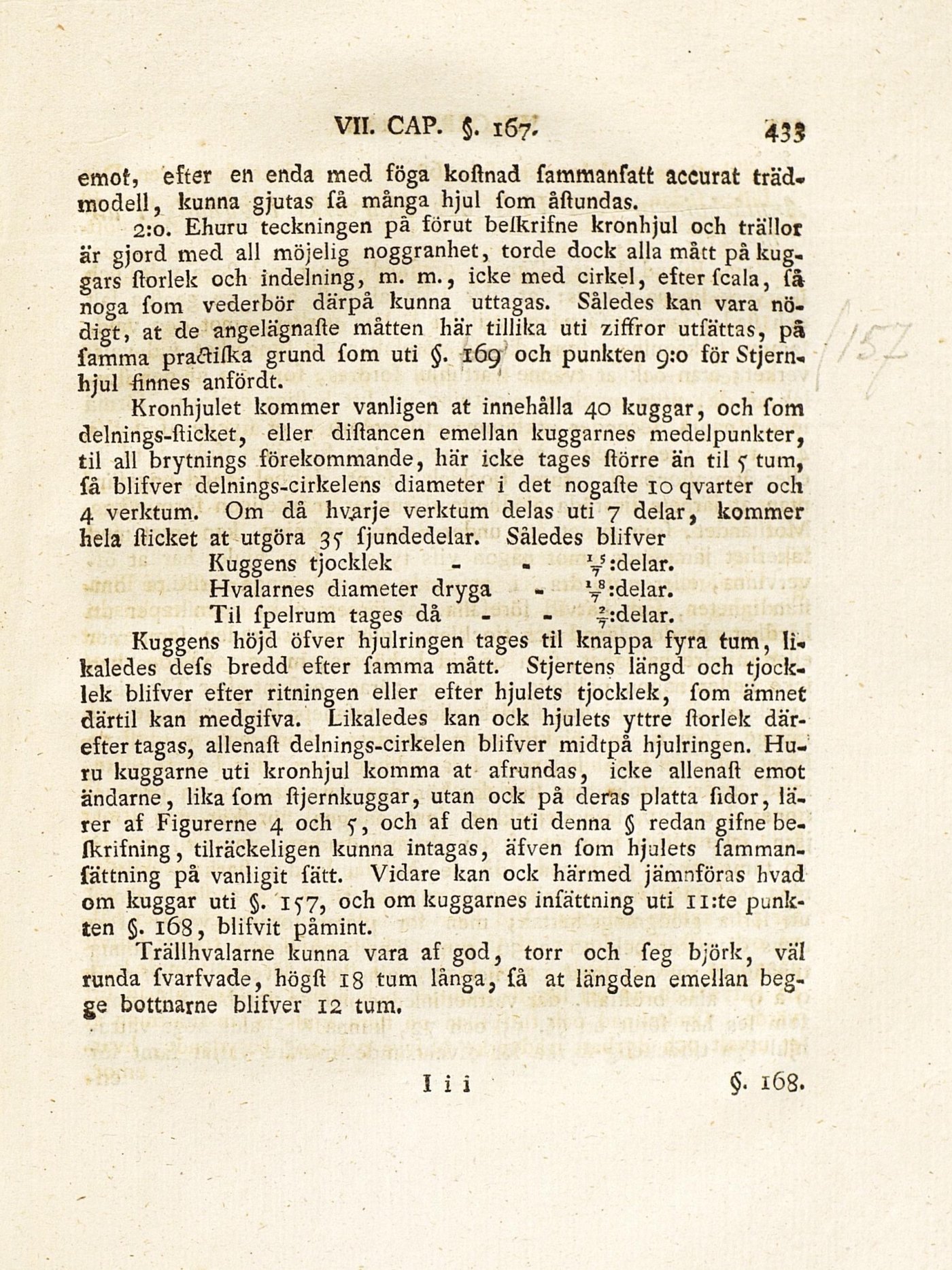

emot, efter en enda med föga kostnad fammanfatt accurat
trädmodell, kunna gjutas Så många hjul Som åstundas.
2:0. Ehuru teckningen pä förut beskrifne kronhjul och trällor
är gjord med all möjelig noggranhet, torde dock alla mått på
kuggars storlek och indelning, m. m., icke med cirkel, efter fcala, få
noga fom vederbör därpå kunna uttagas. Således kan vara
nödigt, at de angelägnaste måtten här tillika uti ziffror utfättas, på
famma practiska grund fom uti §. 169 och punkten 9:0 för
Stjernhjul Sinnes anfördt.
Kronhjulet kommer vanligen at innehålla 40 kuggar, och fom
delnings-sticket, eller distancen emellan kuggarnes medelpunkter,
til all brytnings förekommande, här icke tages större än til 5 tum,
få blifver delnings-cirkelens diameter i det nogaste 10 qvarter och
4 verktum. Om då hvarje verktum delas uti 7 delar, kommer
hela sticket at utgöra 35 fjundedelar. Således blifver
Kuggens tjocklek - - yrdelar.
Hvalarnes diameter dryga - yrdelar.
Til fpelrum tages då - 4:<^elar.
Kuggens höjd öfver hjulringen tages til knappa fyra tum,
likaledes defs bredd efter famma mått. Stjertens längd och
tjocklek blifver efter ritningen eller efter hjulets tjocklek, fom ämnet
därtil kan medgifva. Likaledes kan ock hjulets yttre storlek
därefter tagas, allenast delnings-cirkelen blifver midtpå hjulringen.
Huru kuggarne uti kronhjul komma at afrundas, icke allenast emot
ändarne, lika fom stjernkuggar, utan ock på deras platta Sidor,
lärer af Figurerne 4 och 5, och af den uti denna § redan gifne
beskrifning, tilräckeligen kunna intagas, äfven fom hjulets
fammanfättning på vanligit fätt. Vidare kan ock härmed jämnföras hvad
om kuggar uti §. 157, och om kuggarnes infattning uti lirte
punkten §. 168, blifvit påmint.
Trällhvalarne kunna vara af god, torr och feg björk, väl
runda fvarfvade, högst 18 tum långa, få at längden emellan
begge bottnarne blifver 12 tum.
