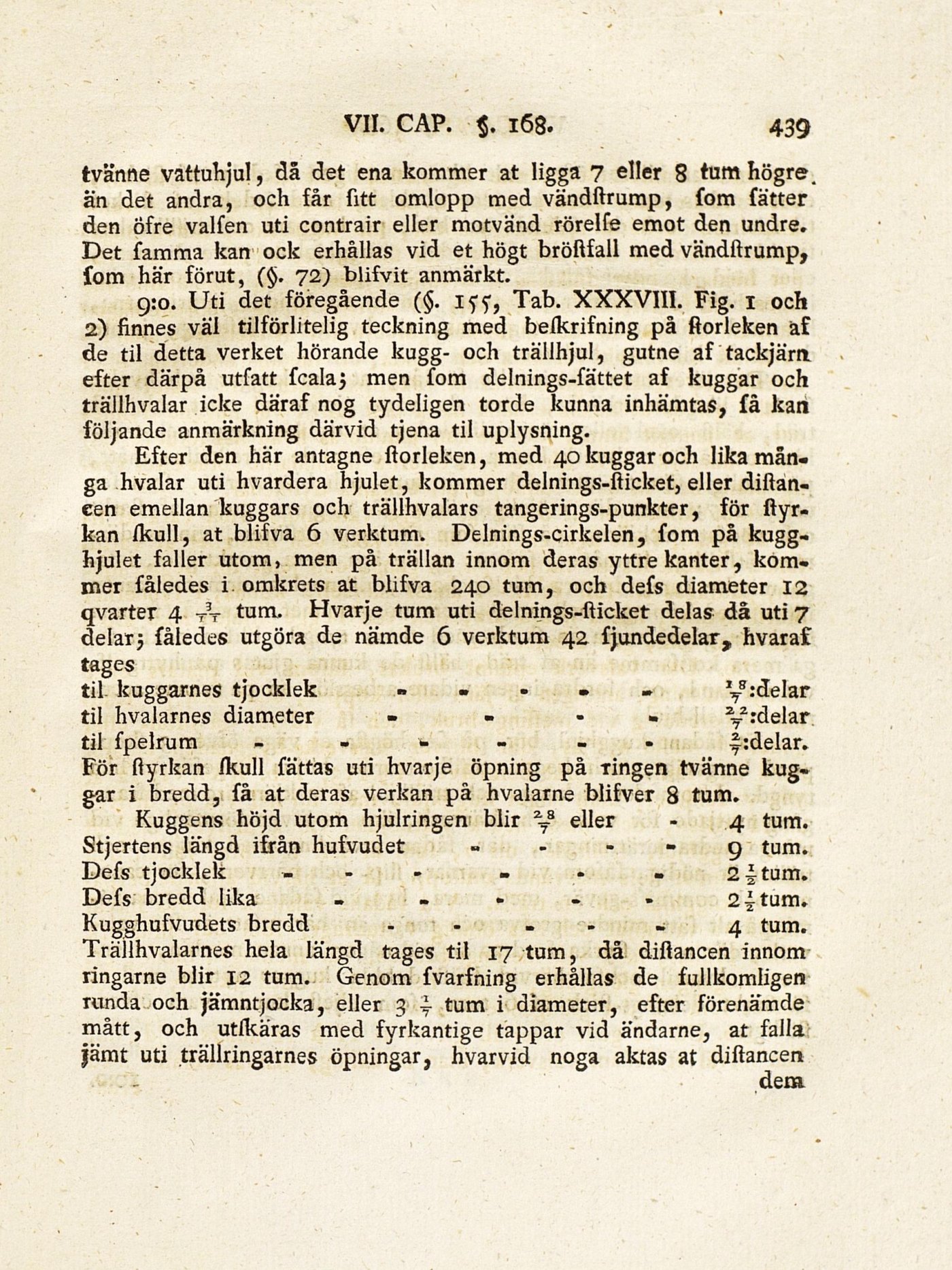

tvänne vattuhjul, då det ena kommer at ligga 7 eller 8 tum högre,
än det andra, och får Sitt omlopp med vändstrump, fom Sätter
den ofre valSen uti contrair eller motvänd rörelSe emot den undre.
Det Samma kan ock erhållas vid et högt bröstfall med vändstrump,
fom här förut, (§. 72) blifvit anmärkt.
9:0. Uti det föregående (§. 155, Tab. XXXVIII. Fig. 1 och
2) finnes väl tilförlitelig teckning med beskrifning på storleken äf
de til detta verket hörande kugg- och trällhjul, gutne af tackjärn
efter därpå utSatt Scala; men Som delnings-Sättet af kuggar och
trällhvalar icke däraf nog tydeligen torde kunna inhämtas, få kan
följande anmärkning därvid tjena til uplysning.
Efter den här antagne storleken, med 40 kuggar och lika
många hvalar uti hvardera hjulet, kommer delnings-sticket, eller
distancen emellan kuggars och trällhvalars tangerings-punkter, för
styrkan skull, at blifva 6 verktum. Delnings-cirkelen, fom på
kugghjulet faller utom, men på trällan innom deras yttre kanter,
kommer fåledes i omkrets at blifva 240 tum, och defs diameter 12
qvarter 4 Tt tum. Hvarje tum uti delnings-sticket delas då uti 7
delar; fåledes utgöra de nämde 6 verktum 42 Sjundedelar, hvaraf
tages
til kuggarnes tjocklek - y8:delar
til hvalarnes diameter - - \2:delar
til Spelrum - ––- ytdelar.
För styrkan skull Sättas uti hvarje öpning på ringen tvänne
kuggar i bredd, Så at deras verkan på hvalarne blifver 8 tum.
Kuggens höjd utom hjulringen blir y8 eller - 4 tum.
Stjertens längd ifrån hufvudet - - - - 9 tum.
Defs tjocklek ... - 2 i tum.
Defs bredd lika - - 2 i tum.
Kugghufvudets bredd - - - - - 4 tum.
Trällhvalarnes hela längd tages til 17 tum, då distancen innom
ringarne blir 12 tum. Genom fvarfning erhållas de fullkomligen
runda och jämntjocka, eller 3 4 tum i diameter, efter förenämde
mått, och utskäras med fyrkantige tappar vid ändarne, at falla
jämt uti trällringarnes öpningar, hvarvid noga aktas at distancen
