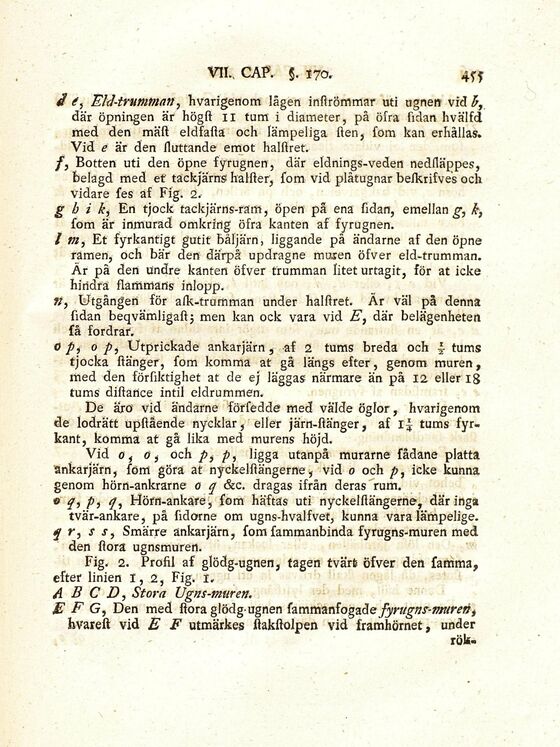

d <?, Eld-trumman, hvarigenom lågen inströmmar uti ugnen vid £,
där öpningen är högst il tum i diameter, på öfra fidan hvälfd
med den mäst eldfasta och Iämpeliga sten, fom kan erhållas.
Vid é är den sluttande emot halstret.
fy Botten uti den öpne fyrugnen, där eldnings-veden nedlläppes,
belagd med et’ tackjärns halster, fom vid plåtugnar beskrifves och
vidare fes äf Fig. 2.
g b i ky Ert tjock tackjärns-ram, öpen på ena Sidan, emellan^, k,
fom är inmurad omkring öfrä kanten af fyrugnen.
/ niy Et fyrkantigt gutit båljärn, liggande på ändarne af den öpne
rämert, öch bär dert därpå updragne muren öfver eld-trumman.
Är på den undre kanten Öfver trumman litet urtagit, för at icke
hindra flammans inlopp.
n, Utgången för ask-trumman under halstret. Är väl på denna
Sidan beqvämligast; men kan ock vara vid E, där belägenheten
få fordrar.
O py 0 py Utprickade ankarjärn, af 2 tums breda och \ tums
tjocka stänger, fom komma at gå längs efter, genom muren,
med den förfiktighet at de ej läggas närmare än på 12 eller 18
tums distance intil eldrummen.
De äro’ vid ändarne förfedde med välde öglor, hvarigenom
de lodrätt upstående nycklar, eller järn-stänger, af Ij tums
fyrkant, komma at gå lika med murens höjd.
Vid o, er, öch py py ligga utanpå murarne fådane platta
ankarjärn, Söm göra at nyckelstängerne, vid 0 och py icke kunna
genom hörn-ankrarne 0 q &c. dragas ifrån deras rum.
® qy py qy Hörn-ankare, fom häftas uti nyckelstängerne, där inga
tvär-ankare, på fidorne om ugns-hvalfvet, kunna vara lämpelige.
q r, s s. Smärre ankarjärn, fom Sammanbinda fyrugns-muren med
den stora ugnsmuren.
Fig. 2. Profil af glödg-ugnen, tagen tvärt öfver den famma,
efter linien 1, 2, Fig. i.
A B C Dy Stora Ugns-muren.
E F G, Den med stora glödg-ugnen {zmmanfogzåe fyrugns-muren,
hvarest vid E F utmärkes stakstolpen vid framhörnet, under
rök-
