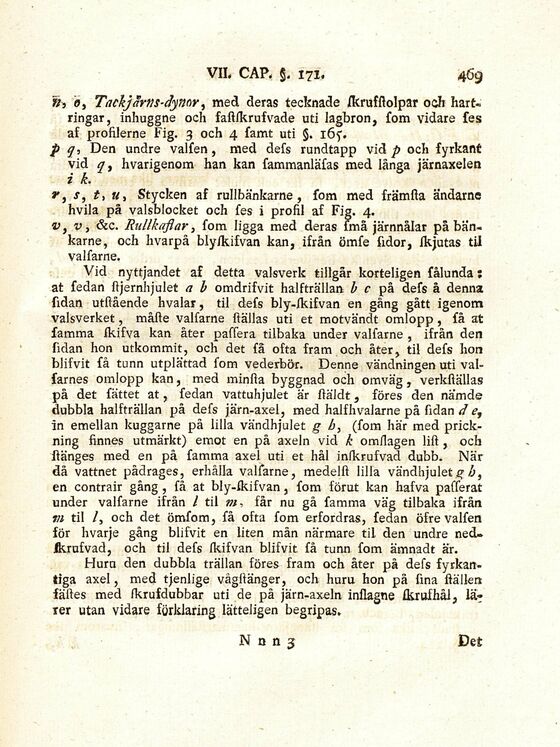

li-, o, Tackj arns-dynor, med deras tecknade skrufstolpar och hart«
ringar, inhuggne och fastskrufvade uti lagbron, Som vidare fes
af profilerne Fig. 3 och 4 famt uti §. 165.
p q-, Den undre valfen, med defs rundtapp vid p och fyrkant
vid qt hvarigenom han kan SammanläSas med långa järnaxelen
i k.
r, s, t, «, Stycken af rullbänkarne, fom med främsta ändarne
hvila på valsblocket och Ses i profil af Fig. 4.
v, v, &c. Riillkaflar, fom ligga med deras fmå järnnålar på
bankarne, och hvarpå blyskifvan kan, ifrån ömfe Sidor, skjutas til
valfarne.
Vid nyttjandet af detta valsverk tillgår korteligen fålunda:
at fedan stjernhjulet a b omdrifvit halfträllan b c på defs å denna
Sidan utstående hvalar, til defs bly-skifvan en gång gått igenom
valsverket, måste valfarne ställas uti et motvändt omlopp, få at
famma skifva kan åter paffera tilbaka under valfarne , ifrån den
Sidan hon utkommit, och det få ofta fram och åter, til defs hon
blifvit få tunn utplättad fom vederbör. Denne vändningen uti
valfarnes omlopp kan, med minsta byggnad och omväg, verkställas
på det Sättet at, fedan vattuhjulet är stäldt, föres den nämde
dubbla halfträllan på defs järn-axel, med halfhvalarne på fidan d e,
in emellan kuggarne på lilla vändhjulet g b> (Som här med
prickning finnes utmärkt) emot en på axeln vid k omslagen list , och
stänges med en på Samma axel uti et hål inskrufvad dubb. När
då vattnet pådrages, erhålla valSarne, medelst lilla vändhjulet g b,
en contrair gång, få at bly-skifvan, Som förut kan hafva pafferat
under valfarne ifrån l til m- får nu gå famma väg tilbaka ifrån
m til /, och det ömfom, få ofta fom erfordras, fedan öfre valfen
för hvarje gång blifvit en liten mån närmare til den undre
ned-skrufvad, och til defs skifvan blifvit få tunn fom ämnadt är.
Huru den dubbla trällan föres fram och åter på defs
fyrkantiga axel, med tjenlige vågstänger, och huru hon på fina ställen;
fästes med skrufdubbar uti de på järn-axeln inslagne skrufhåi,
låter utan vidare förklaring lätteligen begripas.
