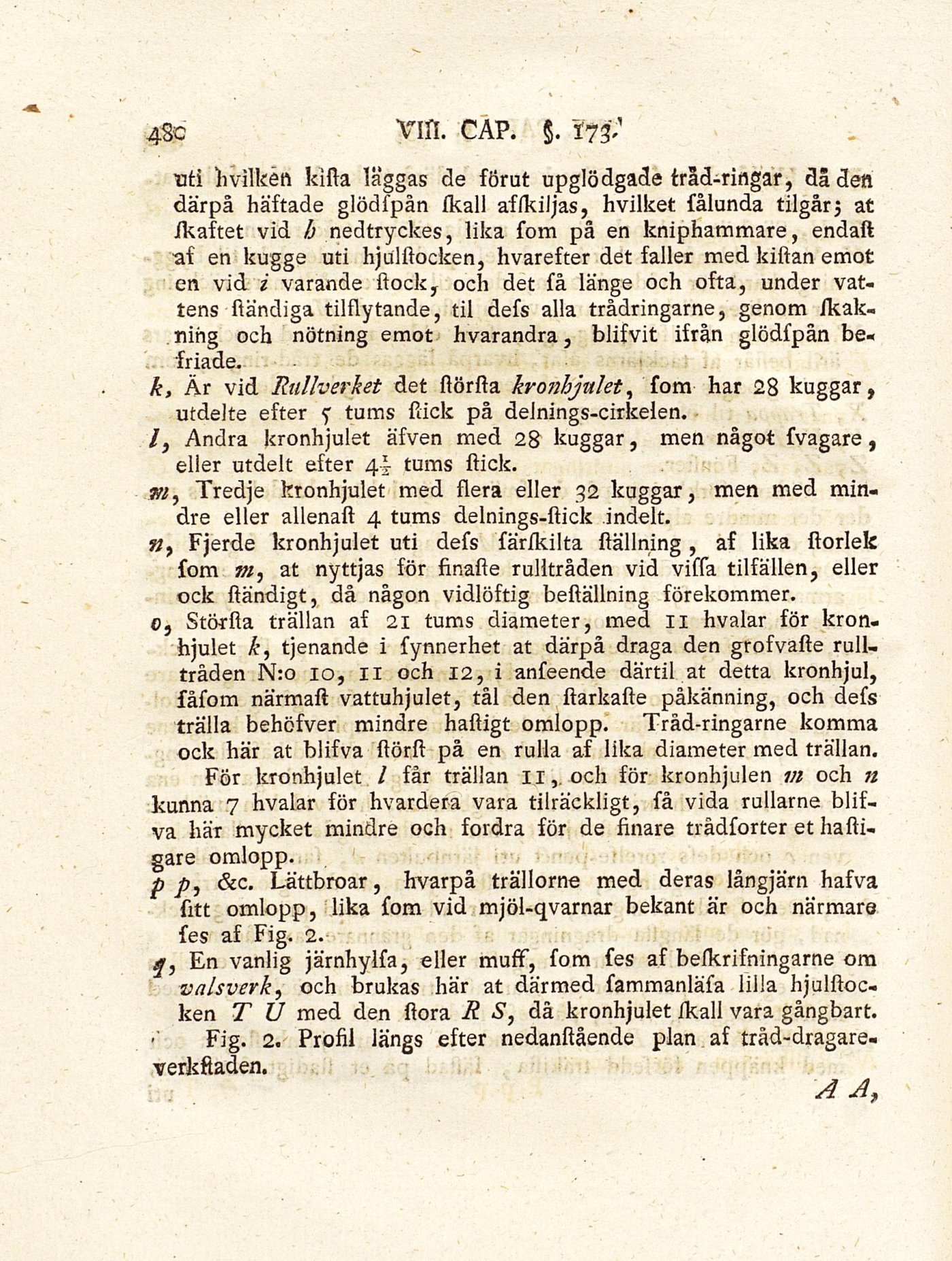

uti hvilken kista läggas de förut upglödgade tråd-ringar, dåden
därpå häftade glödfpån skall af skiljas, hvilket fålunda tilgår; at
skaftet vid h nedtryckes, lika fom på en kniphammare, endast
af en kugge uti hjulstocken, hvarefter det faller med kistan emot
en vid i varande stock, och det få länge och ofta, under
vattens ständiga tilstytande, til defs alla trådringarne, genom
skak-ning och nötning emot hvarandra, blifvit ifrån glödfpån
befriade,
k, Är vid Rulherket det största kronhjulet, fom har 28 kuggar,
utdelte efter 5 tums stick på delnings-cirkelen.
/, Andra kronhjulet äSven med 28 kuggar, men något Svagare,
eller utdelt efter 4J tums stick.
Tredje kronhjulet med flera eller 32 kuggar, men med
mindre eller allenast 4 tums delnings-stick indelt.
», Fjerde kronhjulet uti deSs färskilta ställning , af lika storlek
fom »z, at nyttjas för finaste rulltråden vid viffa tilfällen, eller
ock ständigt, då någon vidlöftig beställning förekommer.
o} Största trällan af 21 tums diameter, med 11 hvalar för
kronhjulet k, tjenande i fynnerhet at därpå draga den grofvaste
rulltråden N:o 10, II och 12, i anfeende därtil at detta kronhjul,
fåfom närmast vattuhjulet, tål den starkaste påkänning, och defs
trälla behöfver mindre hastigt omlopp. Tråd-ringarne komma
ock här at blifva störst på en rulla af lika diameter med trällan.
För kronhjulet . / får trällan 11och för kronhjulen vt och n
kunna 7 hvalar för hvardera vara tilräekligt, få vida rullarne
blifva här mycket mindre och fordra för de finare trådforter et
hastigare omlopp.
p pf &c. Lättbroar, hvarpå trällorne med deras långjärn hafva
Sitt omlopp, lika fom vid mjöl-qvarnar bekant är och närmare
fes af Fig. 2.
En vanlig järnhylfa, eller muff, fom fes af beskrifningarne om
valsverk, och brukas här at därmed fammanläfa lilla
hjulstocken T U med den stora R S, då kronhjulet skall vara gångbart.
■ Fig. 2. Profil längs efter nedanstående plan af
tråd-dragare-verkftaden.
A A,
