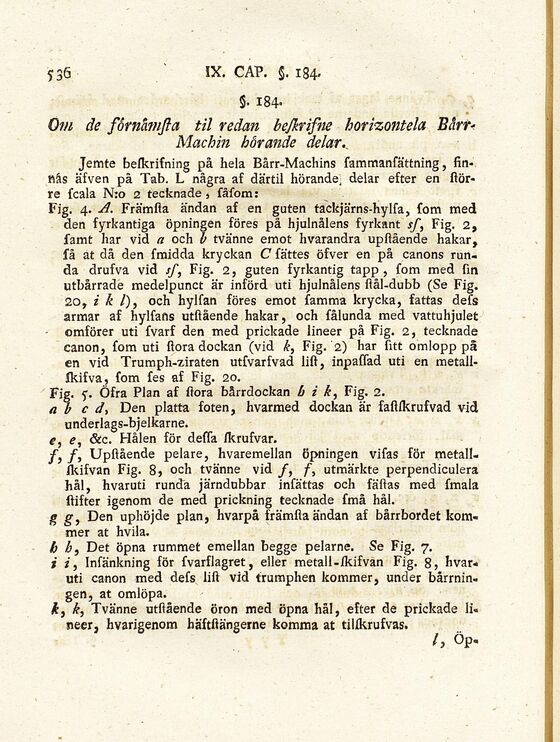

IX. CAP. §.
184-§. 184-
Om de förnåmfta til redan befkrifne horizontela Bårr<
Machin hörande delar..
Jemte beskrifning på hela Bårr-Machins fammanfättning, fin*
Rås äfven på Tab. L några af därtil hörande; delar efter en
större fcala N:o 2 tecknade , fåfom:
Fig. 4. A. Främsta ändan af en guten tackjärns-hylfa, fom med
den fyrkantiga öpningen föres på hjulnålens fyrkant sf, Fig. 2,
Samt har vid a och b tvänne emot hvarandra upstående hakar,
få at då den Smidda kryckan C Sättes öfver en på canons
runda drufva vid sf, Fig. 2, guten fyrkantig tapp, fom med fin
utbårrade medelpunct är införd uti hjulnålens stål-dubb (Se Fig.
20, i k /), och hylfan föres emot famma krycka, fattas defs
armar af hylfans utstående hakar, och fålunda med vattuhjulet
- omförer uti fvarf den med prickade lineer på Fig. 2, tecknade
canon, fom uti stora dockan (vid k, Fig. ’2) star fitt omlopp på
en vid Trumph-ziraten utfvarfvad list, inpaffad uti en
metall-skifva, fom fes af Fig. 20.
Fig. 5. Öfra Plan af stora bårrdockan b i k, Fig. 2.
a b c d, Den platta foten, hvarmed dockan är fastskrufvad vid
underlags-bjelkarne.
e, e, &c. Hålen för dessa skrufvar.
f, f, Upstående pelare, hvaremellan öpningen vifas för
metall-skifvan Fig. 8, och tvänne vid f, f, utmärkte perpendiculera
hål, hvaruti rundä järndubbar infättas och fästas med fmala
stifter igenom de med prickning tecknade fmå hål.
g g, Den uphöjde plan, hvarpå främsta ändan af bårrbordet
kommer at hvila.
b h, Det öpna rummet emellan begge pelarne. Se Fig. 7.
i i, Infänkning för fvarflagret, eller metall-skifvan Fig. 8,
hvaruti canon med defs lift vid trumphen kommer, under
bårrnin-gen, at omlöpa.
k, k, Tvänne utstående öron med öpna hål, efter de prickade
li-neer, hvarigenom häftstängerne komma at tilskrufvas.
I, Öp.
