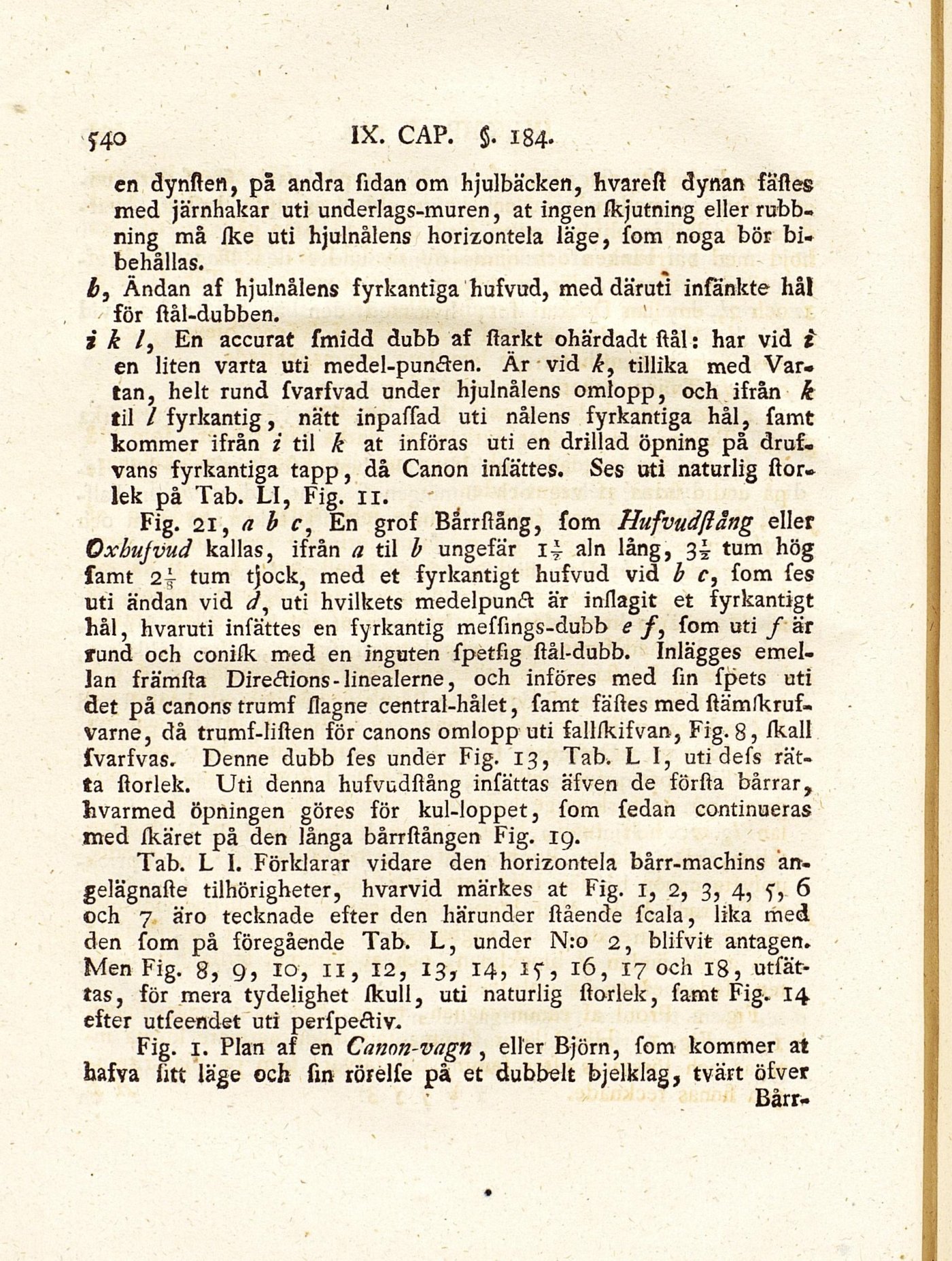

en dynsten, på andra Sidan om hjulbäcken, hvarest dynan fästes
med järnhakar uti underlags-muren, at ingen skjutning eller
rubbning må ske uti hjulnålens horizontela läge, fom noga bör
bibehållas.
b, Ändan af hjulnålens fyrkantiga hufvud, med däruti infankte hål
för stål-dubben.
i k /, En accurat fmidd dubb af starkt ohärdadt stål: har vid i
en liten varta uti medel-puncten. Är vid k, tillika med
Vartan, helt rund fvarfvad under hjulnålens omlopp, och ifrån k
til / fyrkantig, nätt inpaffad uti nålens fyrkantiga hål, famt
kommer ifrån i til k at införas uti en drillad öpning på
druf-vans fyrkantiga tapp, då Canon infättes. Ses uti naturlig
storlek på Tab. LI, Fig. n.
Fig. 21, a b c, En grof Bårrstång, Som HufvudftSng eller
Oxhufvud kallas, ifrån a til b ungefär ii aln lång, tum hög
famt 2~ tum tjock, med et fyrkantigt hufvud vid b c, fom Ses
uti ändan vid uti hvilkets medelpunct är inslagit et fyrkantigt
hål, hvaruti infättes en fyrkantig mefSings-dubb e /, fom uti f är
rund och conisk med en inguten fpétfig stål-dubb. Inlägges
emellan främsta Directions-linealerne, och införes med Sin Spets uti
det på canons trumf slagne central-hålet, famt fästes med
stämskruf-varne, då trumf-listen för canons omlopp uti fallskifvan, Fig. 8, skall
fvarfvas. Denne dubb fes under Fig. 13, Tab. L I, uti deSs
rätta storlek. Uti denna hufvudstång infättas äfven de första bårrar,
hvarmed öpningen göres för kul-loppet, fom Sedan continueras
med skäret på den långa bårrstången Fig. 19.
Tab. L I. Förklarar vidare den horizontela bårr-machins
angelägnaste tilhörigheter, hvarvid märkes at Fig. 1, 2, 3, 4, 5, 6
och 7 äro tecknade efter den härunder stående fcala, lika med
den Som på föregående Tab. L, under N:o 2, blifvit antagen.
Men Fig. 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 och 18,
utSät-tas, för mera tydelighet skull, uti naturlig storlek, famt Fig. 14
efter utfeendet uti perSpectiv.
Fig. 1. Plan af en Canm-vagn, eller Björn, fom kommer at
hafva fitt läge och Sin rörélfe på et dubbelt bjelklag, tvärt öfver
