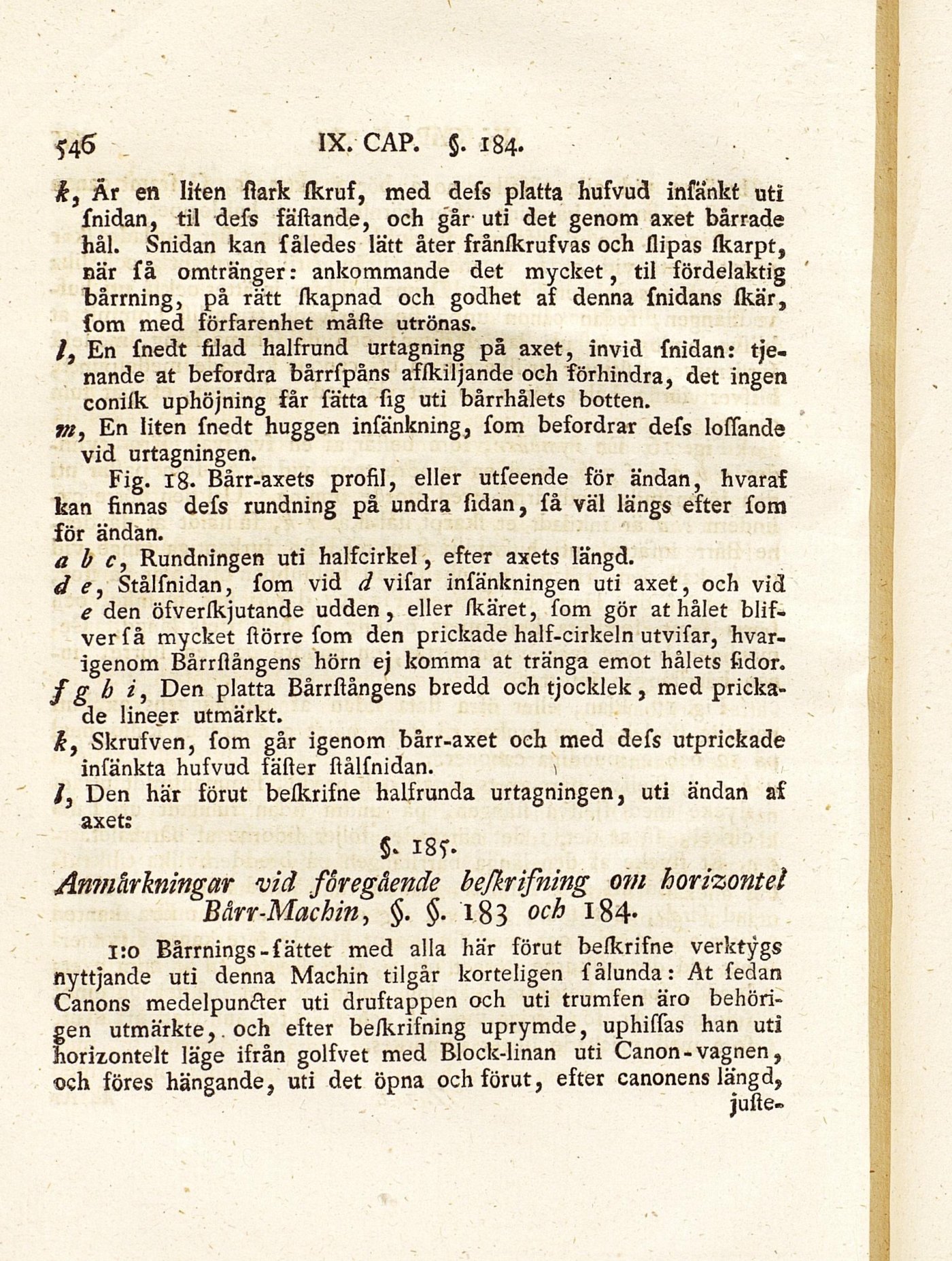

k, Är en liten stark skruf, med defs platta hufvud infänkt uti
Snidan, til defs fästande, och går- uti det genom axet bårrade
hål. Snidan kan Således lätt åter frånskrufvas och slipas skarpt,
när Så omtränger: ankommande det mycket, til fördelaktig
bårrning, på rätt skapnad och godhet af denna Snidans skär,
fom med förfarenhet måste utrönas.
/, En Snedt filad halfrund urtagning på axet, invid Snidan:
tjenande at befordra bårrfpåns afskiljande och förhindra, det ingen
conilk uphöjning får fätta fig uti bårrhålets botten.
vt, En liten fnedt huggen infänkning, fom befordrar defs lossande
vid urtagningen.
Fig. 18. Bårr-axets profil, eller utfeende för ändan, hvaraf
kan finnas defs rundning på undra fidan, få väl längs efter fom
för ändan.
a b c, Rundningen uti halfcirkel, efter axets längd.
d e, StålSnidan, fom vid d vifar infänkningen uti axet, och vid
e den öfverskjutande udden, eller skäret, fom gör at hålet
blifver få mycket större fom den prickade half-cirkeln utvifar,
hvarigenom Bårrstångens hörn ej komma at tränga emot hålets Sidor.
f g b i, Den platta Bårrstångens bredd och tjocklek, med
prickade lineer utmärkt.
k, Skrufven, fom går igenom bårr-axet oeh med defs utprickade
infänkta hufvud fäster stålfnidan. 1
/, Den här förut beskrifne halfrunda urtagningen, uti ändan af
axets
§- I8T-
Amnärkningar vid foregående befkrifning om horizontel
Bärr-Machin, §. §.183 och 184*
1:0 Bårrnings-fättet med alla här förut beskrifne verktygs
nyttjande uti denna Machin tilgår korteligen fålunda: At fedan
Canons medelpuncter uti druftappen och uti trumfen äro
behörigen utmärkte, , och efter beskrifning uprymde, uphiffas han uti
horizontelt läge ifrån golfvet med Block-linan uti Canon-vagnen,
och föres hängande, uti det öpna och förut, efter canonens längd,
juste-
