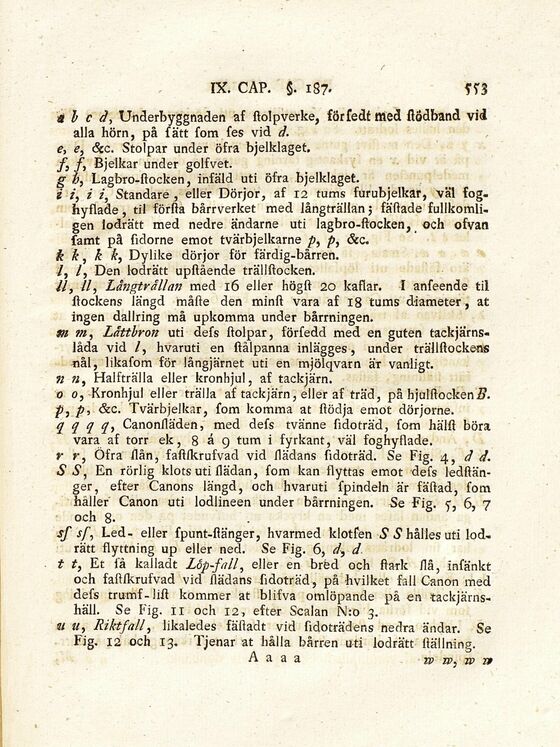

a b c d, Underbyggnaden af stolpverke, forfedt med stodband vid
alla hörn, på fätt fom fes vid d.
e, e, & c. Stolpar under öfra bjelklaget.
f3 f, Bjelkar under golfvet.
g h, Lagbro-stocken, infäld uti öfra bjelklaget.
i i, i z, Standare , eller Dörjor, af 12 tums furubjelkar, väl
fog-hyflade, til första bårr verket med långträllan; fästade
fullkomligen lodrätt med nedre ändarne uti lagbro-stocken, och ofvan
famt på fidorne emot tvärbjelkarne />, p3
&c-k k, k k, Dylike dörjor för färdig-bårren.
/, /, Den lodrätt upstående trällstocken.
//, //, Långträllan med 16 eller högst 20 kastar. 1 anSeende til
stockens Sängd måste den minst vara af 18 tums diameter , at
ingen dallring må upkomma under bårrningen.
m m, Lättbron uti deSs stolpar, förSedd med en guten
tackjärns-låda vid /, hvaruti en stålpanna inlägges , under trällstocken»
nål, likafom för långjärnet uti en mjölqvarn äT vanligt.
n «, Halfträlla eller kronhjul, af tackjärn.
0 0, Kronhjul eller trälla af tackjärn, eller af träd, på hjulstocken B.
p3 p, &c. Tvärbjelkar, fom komma at stödja emot dörjorne.
q q q Canonstäden, med defs tvänne Sidoträd, Som hälst böra
vara af torr ek, 8 å 9 tum i fyrkant, väl foghyflade.
r r, Öfra slån, fastskrufvad vid slädans Sidoträd. Se Fig. 43 d d.
S S, En rörlig klots uti slädan, fom kan flyttas emot defs
ledstänger, efter Canons längd, och hvaruti Spindeln är fästad, fom
häller’ Canon uti lodlineen under bårrningen. Se Fig. 5, 6, 7
och 8.
sf sf, Led- eller fpunt-stänger, hvarmed klotfen S1 »9 hålles uti
lodrätt flyttning up eller ned. Se Fig. 6, d, d
t t, Et Så kalladt Löp-fall, eller en brfed och stark slå, inSänkt
och fastskrufvad vid städans Sidoträd, på hvilket fall Canon med
defs trumf-list kommer at blifva omlöpande på en
tackjärns-häll. Se Fig. 11 och 12 , efter Scalan N:o 3.
u u, Riktfall3 likaledes fästadt vid Sidoträdens nedra ändar. Se
Fig. 12 och 13. Tjenar at hålla bårren uti lodrätt ställning.
