49
Tiotusentals Joens regulatorer och skrivare arbetar inom
svensk industri huvudsakligen för ugnsreglering, men för
så olika ändamål som gräddning av hårt bröd,
glastillverkning och stålframställning.]

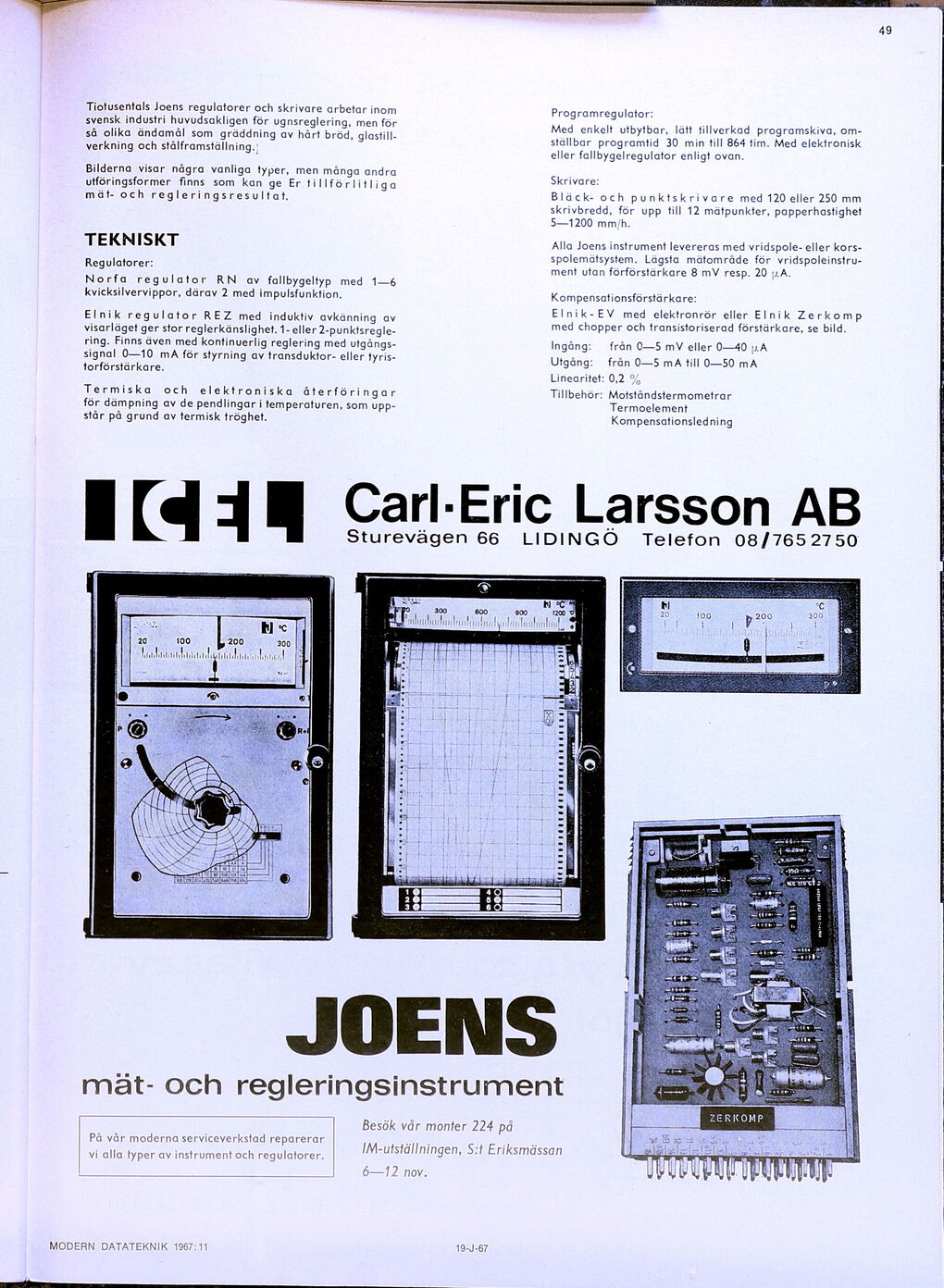

Bilderna visar några vanliga typer, men många andra
utföringsformer finns som kan ge Er tillförlitliga
mät- och regleringsresultat.
TEKNISKT
Regulatorer:
No rf a regulator RN av fallbygeltyp med 1—6
kvicksilvervippor, därav 2 med impulsfunktion.
El ni k regulator REZ med induktiv avkänning av
visarläget ger stor reglerkänslighet. 1-eller
2-punktsregle-ring. Finns även med kontinuerlig reglering med
utgångs-signal 0—10 mA för styrning av transduktor- eller
tyris-torförstärkare.
Termiska och elektroniska återföringar
för dämpning av de pendlingar i temperaturen, som
uppstår på grund av termisk tröghet.
Programregulator:
Med enkelt utbytbar, lätt tillverkad programskiva,
omställbar programtid 30 min till 864 tim. Med elektronisk
eller fallbygelregulator enligt ovan.
Skrivare:
Bläck- och punktskrivare med 120 eller 250 mm
skrivbredd, för upp till 12 mätpunkter, papperhastighet
5—1200 mm/h.
Alla Joens instrument levereras med vridspole- eller
kors-spolemätsystem. Lägsta mätområde för
vridspoleinstru-ment utan förförstärkare 8 mV resp. 20 p.A.
Kompensationsförstärkare:
El ni k-EV med elektronrör eller Elnik Zerkomp
med chopper och transistoriserad förstärkare, se bild.
Ingång: från 0—5 mV eller 0—40 p.A
Utgång: från 0—5 mA till 0—50 mA
Linearitet: 0,2 %
Tillbehör: Motståndstermometrar
Termoelement
Kompensationsledning
Carl-Eric Larsson AB
Sturevägen 66 LIDINGÖ Telefon 08/7652750
JOENS
mät- och regleringsinstrument
På vår moderna serviceverkstad reparerar
vi alla typer av instrument och regulatorer.
Besök vår monter 224 på
IM-utställningen, S:t Eriksmässan
6—12 nov.
MODERN DATATEKNIK 1967:11
