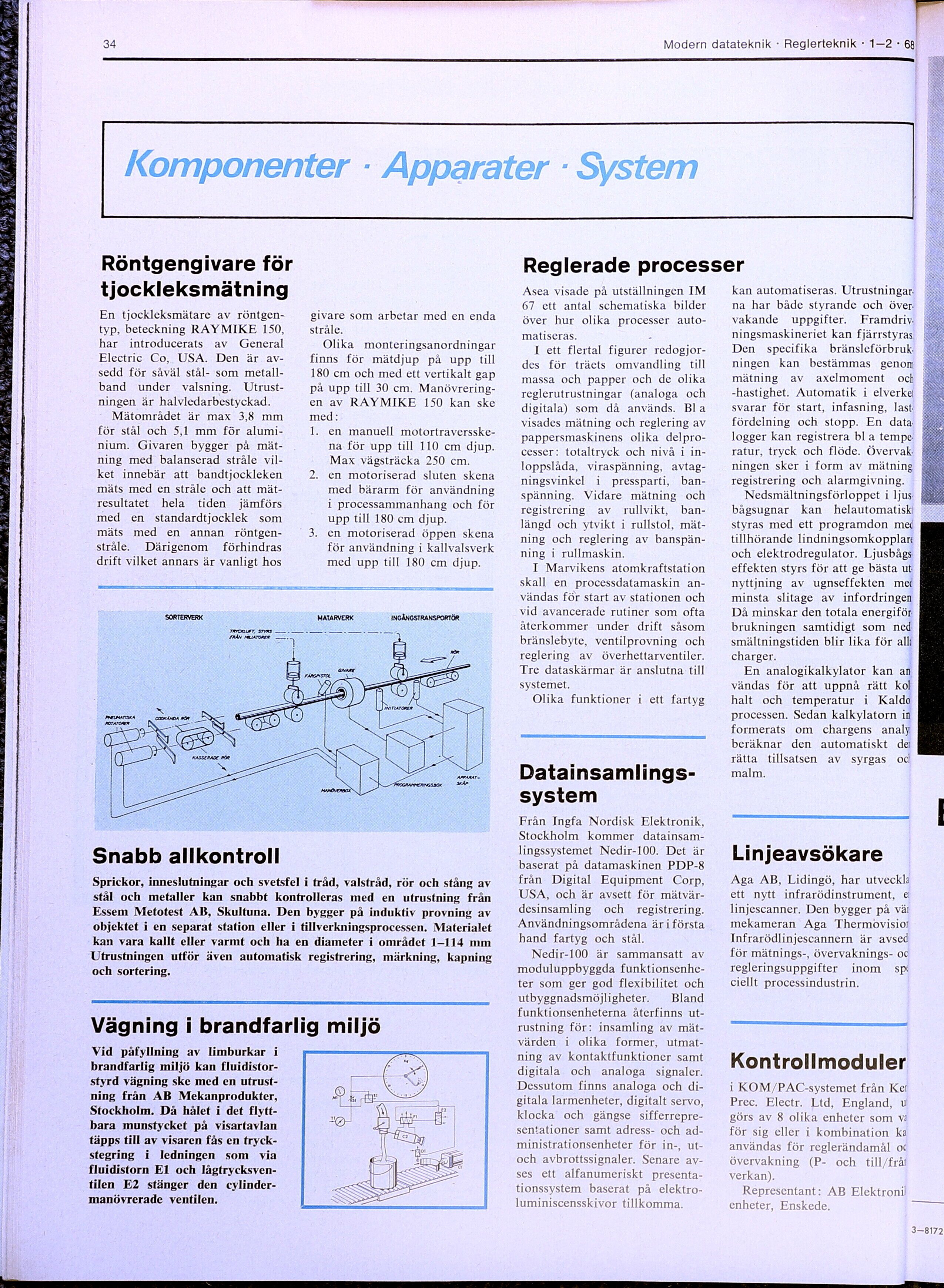

34
Modern datateknik • Reglerteknik • 1—2 • 68
Komponenter ■ Apparater ■ System
Röntgengivare för
tjockleksmätning
En tjockleksmätare av
röntgentyp, beteckning RAYMIKE 150,
har introducerats av General
Electric Co, USA. Den är
avsedd för såväl stål- som
metallband under valsning.
Utrustningen är halvledarbestyckad.
Mätområdet är max 3,8 mm
för stål och 5,1 mm för
aluminium. Givaren bygger på
mätning med balanserad stråle
vilket innebär att bandtjockleken
mäts med en stråle och att
mätresultatet hela tiden jämförs
med en standardtjocklek som
mäts med en annan
röntgenstråle. Därigenom förhindras
drift vilket annars är vanligt hos
Snabb allkontroll
Sprickor, iimeslutningar och svetsfel i tråd, valstråd, rör och stång av
stål och metaller kan snabbt kontrolleras med en utrustning från
Essem Metotest AB, Skultuna. Den bygger på induktiv provning av
objektet i en separat station eller i tillverkningsprocessen. Materialet
kan vara kallt eller varmt och ha en diameter i området 1—114 mm
Utrustningen utför även automatisk registrering, märkning, kapning
och sortering.
Vägning i brandfarlig miljö
Vid påfyllning av limburkar i
brandfarlig miljö kan
fluidistor-styrd vägning ske med en
utrustning från AB Mekanprodukter,
Stockholm. Då hålet i det
flyttbara munstycket på visartavlan
täpps till av visaren fås en
tryckstegring i ledningen som via
fluidistorn El och
lågtrycksven-tilen E2 stänger den
cylinder-manövrerade ventilen.
givare som arbetar med en enda
stråle.
Olika monteringsanordningar
finns för mätdjup på upp till
180 cm och med ett vertikalt gap
på upp till 30 cm.
Manövreringen av RAYMIKE 150 kan ske
med:
1. en manuell
motortraversske-na för upp till 110 cm djup.
Max vägsträcka 250 cm.
2. en motoriserad sluten skena
med bärarm för användning
i processammanhang och för
upp till 180 cm djup.
3. en motoriserad öppen skena
för användning i kallvalsverk
med upp till 180 cm djup.
Reglerade processer
Asea visade på utställningen IM
67 ett antal schematiska bilder
över hur olika processer
automatiseras.
I ett flertal figurer
redogjordes för träets omvandling till
massa och papper och de olika
reglerutrustningar (analoga och
digitala) som då används. Bl a
visades mätning och reglering av
pappersmaskinens olika
delprocesser: totaltryck och nivå i
in-loppslåda, viraspänning,
avtag-ningsvinkel i pressparti,
ban-spänning. Vidare mätning och
registrering av rullvikt,
banlängd och ytvikt i rullstol,
mätning och reglering av
banspän-ning i rullmaskin.
I Marvikens atomkraftstation
skall en processdatamaskin
användas för start av stationen och
vid avancerade rutiner som ofta
återkommer under drift såsom
bränslebyte, ventilprovning och
reglering av överhettarventiler.
Tre dataskärmar är anslutna till
systemet.
Olika funktioner i ett fartyg
[-Datainsamlingssystem-]
{+Datainsamlings-
system+}
Från Ingfa Nordisk Elektronik,
Stockholm kommer
datainsamlingssystemet Nedir-100. Det är
baserat på datamaskinen PDP-8
från Digital Equipment Corp,
USA, och är avsett för
mätvär-desinsamling och registrering.
Användningsområdena är i första
hand fartyg och stål.
Nedir-100 är sammansatt av
moduluppbyggda
funktionsenheter som ger god flexibilitet och
utbyggnadsmöjligheter. Bland
funktionsenheterna återfinns
utrustning för: insamling av
mätvärden i olika former,
utmatning av kontaktfunktioner samt
digitala och analoga signaler.
Dessutom finns analoga och
digitala larmenheter, digitalt servo,
klocka och gängse
sifferrepresentationer samt adress- och
ad-ministrationsenheter för in-,
ut-och avbrottssignaler. Senare
avses ett alfanumeriskt
presenta-tionssystem baserat på
elektro-luminiscensskivor tillkomma.
kan automatiseras. Utrustningai
na har både styrande och övei
vakande uppgifter. Framdrh
ningsmaskineriet kan fj ärr styr a:
Den specifika bränsleförbruk
ningen kan bestämmas genor
mätning av axelmoment oc
-hastighet. Automatik i elverkc
svarar för start, infasning, las1
fördelning och stopp. En data
logger kan registrera bl a tempe
ratur, tryck och flöde. Övervak
ningen sker i form av mätning
registrering och alarmgivning.
Nedsmältningsförloppet i ljus
bågsugnar kan helautomatisk
styras med ett programdon me
tillhörande lindningsomkopplar
och elektrodregulator. Ljusbågs
effekten styrs för att ge bästa ut
nyttjning av ugnseffekten me
minsta slitage av infordringei]
Då minskar den totala energiföi
brukningen samtidigt som ned
smältningstiden blir lika för allt
charger.
En analogikalkylator kan an
vändas för att uppnå rätt kol
halt och temperatur i Kaldo
processen. Sedan kalkylatorn in
formerats om chargens analy
beräknar den automatiskt det
rätta tillsatsen av syrgas od
malm.
Linjeavsökare
Aga AB, Lidingö, har utveckla
ett nytt infrarödinstrument, ei
linjescanner. Den bygger på vät
mekameran Aga Thermbvisioi
Infrarödlinjescannern är avsed
för mätnings-, övervaknings- oc
regleringsuppgifter inom spt
ciellt processindustrin.
Kontrollmoduler
i KOM/PAC-systemet från Ket
Prec. Electr. Ltd, England, u(
görs av 8 olika enheter som va
för sig eller i kombination ka
användas för reglerändamål oc
övervakning (P- och till/fråt
verkan).
Representant: AB Elektronil
enheter, Enskede.
3—8172
