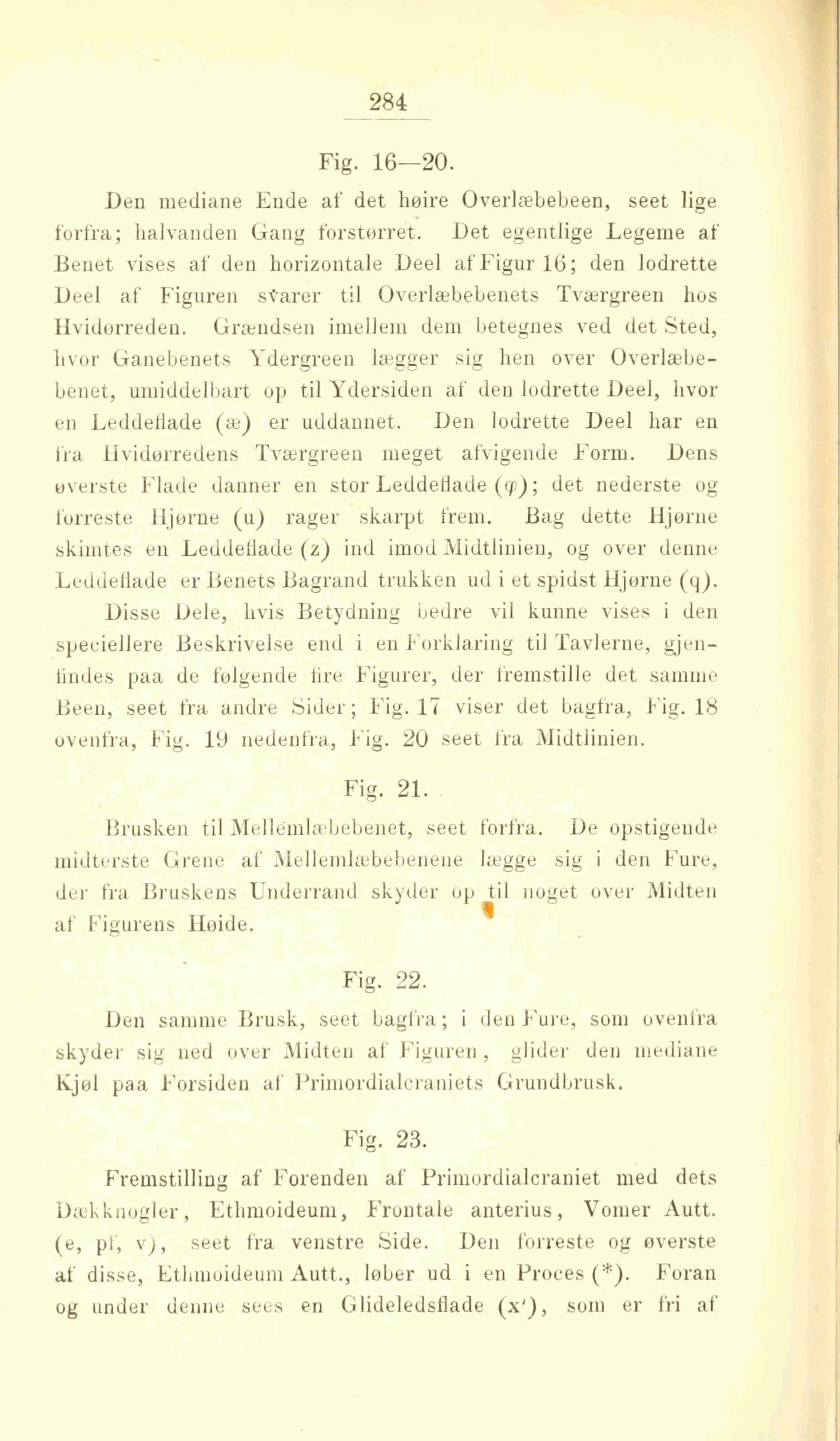

_284
Fig. 16—20.
Den mediane Ende at’ det høire Overlæbebeen, seet lige
forfra; halvanden Gang forstørret. Det egentlige Legeme af
Benet vises af den horizontale Deel af Figur 16; den lodrette
Deel af Figuren starer til Overlæbebenets Tværgreen hos
Hvidørreden. Grændsen imellem dem betegnes ved det Sted,
hvor Ganebenets Ydergreen lægger sig hen over
Overlæbebenet, umiddelbart op til Ydersiden af den lodrette Deel, hvor
en Leddellade (æ) er uddannet. Den lodrette Deel har en
fra Hvidørredens Tværgreen meget afvigende Form. Dens
øverste Flade danner en stor Leddetlade (qp); det nederste og
forreste lljørne (u) rager skarpt frem. Bag dette Hjørne
skimtes en Leddellade (z) ind imod Midtlinien, og over denne
Leddeflade er Benets Bagrand trukken ud i et spidst Hjørne (q).
Disse Dele, hvis Betydning bedre vil kunne vises i den
speciellere Beskrivelse end i en Forklaring til Tavlerne,
gjen-iindes paa de følgende fire Figurer, der fremstille det samme
Been, seet fra andre Sider; Fig. 17 viser det bagfra, Fig. 18
ovenfra, Fig. 19 nedenfra, Fig. 20 seet fra Midtlinien.
Fig. 21.
Brusken til Mellemlæbebenet, seet forfra. De opstigende
midterste Grene af Mellemlæbebenene lægge sig i den Fure,
dei- fra Bruskens Underrand skyder op til noget over Midten
af Figurens Høide.
Fig. 22.
Den samme Brusk, seet bagfra; i den Fure, som ovenfra
skyder sig ned over Midten af Figuren, glider den mediane
Kjøl paa Forsiden al Primordialcraniets Grundbrusk.
Fig. 23.
Fremstilling af Forenden af Primordialcraniet med dets
Dækknogler, Ethmoideum, Frontale anterius, Vomer Autt.
(e, pi’, v), seet fra venstre Side. Den forreste og øverste
af disse, Ethmoideum Autt., løber ud i en Proces (*). Foran
og under denne sees en Glideledsflade (x’), som er fri af
