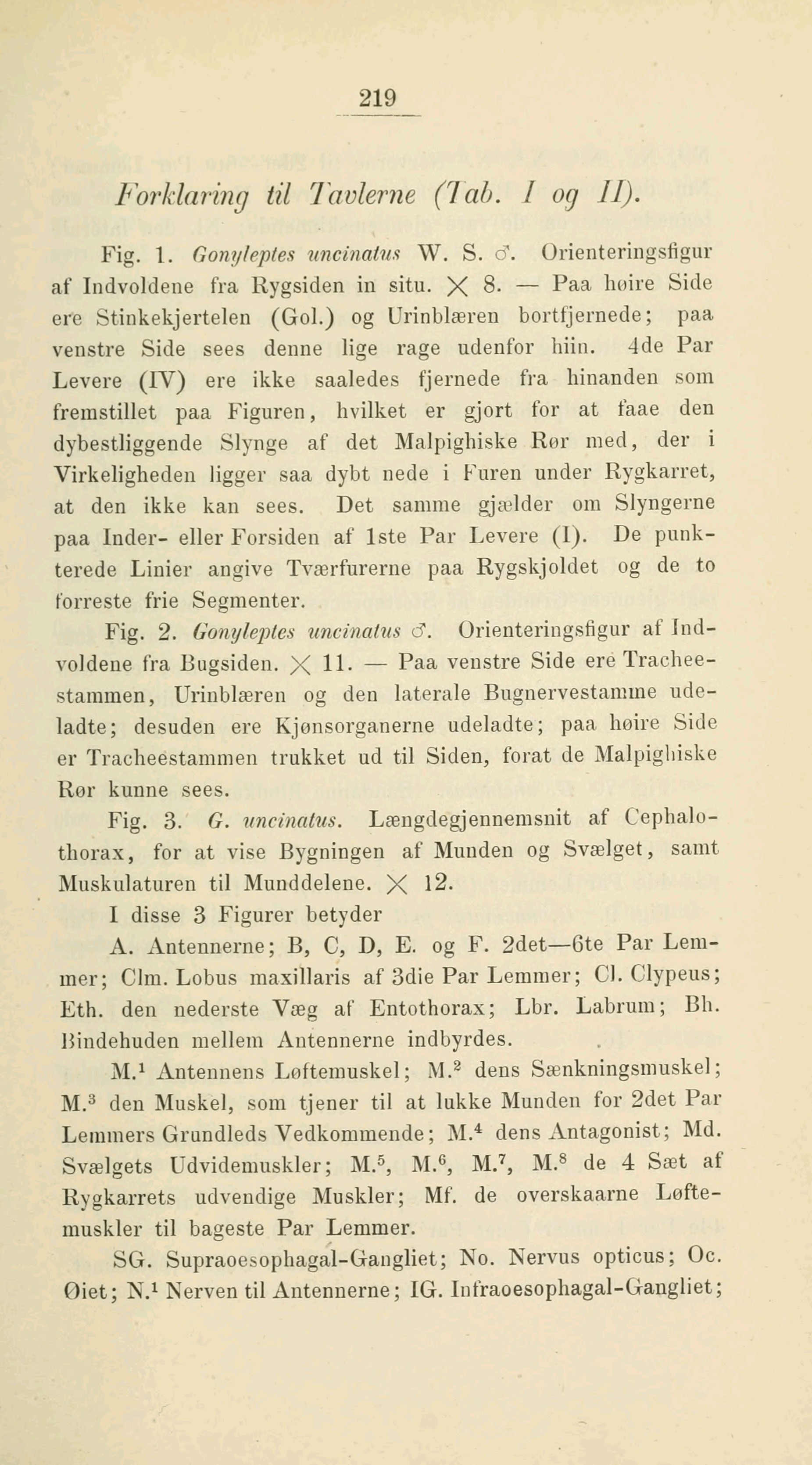

219_
Forklaring til lavlerne (lab. I og 11).
Fig. 1. Gonyleptes uncinatus W. S. ♂. Orienteringsfigur
af Indvoldene fra Rygsiden in situ. X 8. — Paa høire Side
ere Stinkekjertelen (Gol.) og Urinblæren bortfjernede; paa
venstre Side sees denne lige rage udenfor hiin. 4de Par
Levere (IV) ere ikke saaledes fjernede fra hinanden som
fremstillet paa Figuren, hvilket er gjort for at faae den
dybestliggende Slynge af det Malpighiske Rør med, der i
Virkeligheden ligger saa dybt nede i Furen under Rygkarret,
at den ikke kan sees. Det samme gjælder om Slyngerne
paa Inder- eller Forsiden af lste Par Levere (I). De
punkterede Linier angive Tværfurerne paa Rygskjoldet og de to
forreste frie Segmenter.
Fig. 2. Gonyleptes uncinatus ♂. Orienteringsfigur af
indvoldene fra Bugsiden. X H- — Paa venstre Side ere
Trachee-stammen, Urinblæren og den laterale Bugnervestanune
udeladte; desuden ere Kjønsorganerne udeladte; paa høire Side
er Tracheestammen trukket ud til Siden, forat de Malpighiske
Ror kunne sees.
Fig. 3. G. uncinatus. Længdegjennemsnit af
Cephalothorax, for at vise Bygningen af Munden og Svælget, samt
Muskulaturen til Munddelene. X 12.
I disse 3 Figurer betyder
A. Antennerne; B, C, D, E. og F. 2det—6te Par
Lemmer; Clm. Lobus maxillaris af 3die Par Lemmer; Cl. Clypeus;
Eth. den nederste Væg af Entothorax; Lbr. Labrum; Bli.
Bindehuden mellem Antennerne indbyrdes.
M.1 Antennens Løftemuskel; M.2 dens Sænkningsmuskel;
M.3 den Muskel, som tjener til at lukke Munden for 2det Par
Lemmers Grundleds Vedkommende; M.4 dens Antagonist; Md.
Svælgets Udvidemuskler; M.5, M.6, M.7, M.8 de 4 Sæt af
Rygkarrets udvendige Muskler; Mf. de overskaarne
Løftemuskler til bageste Par Lemmer.
SG. Supraoesophagal-Gangliet; No. Nervus opticus; Oc.
Oiet; N.1 Nerven til Antennerne; IG. Infraoesophagal-Gangliet;
