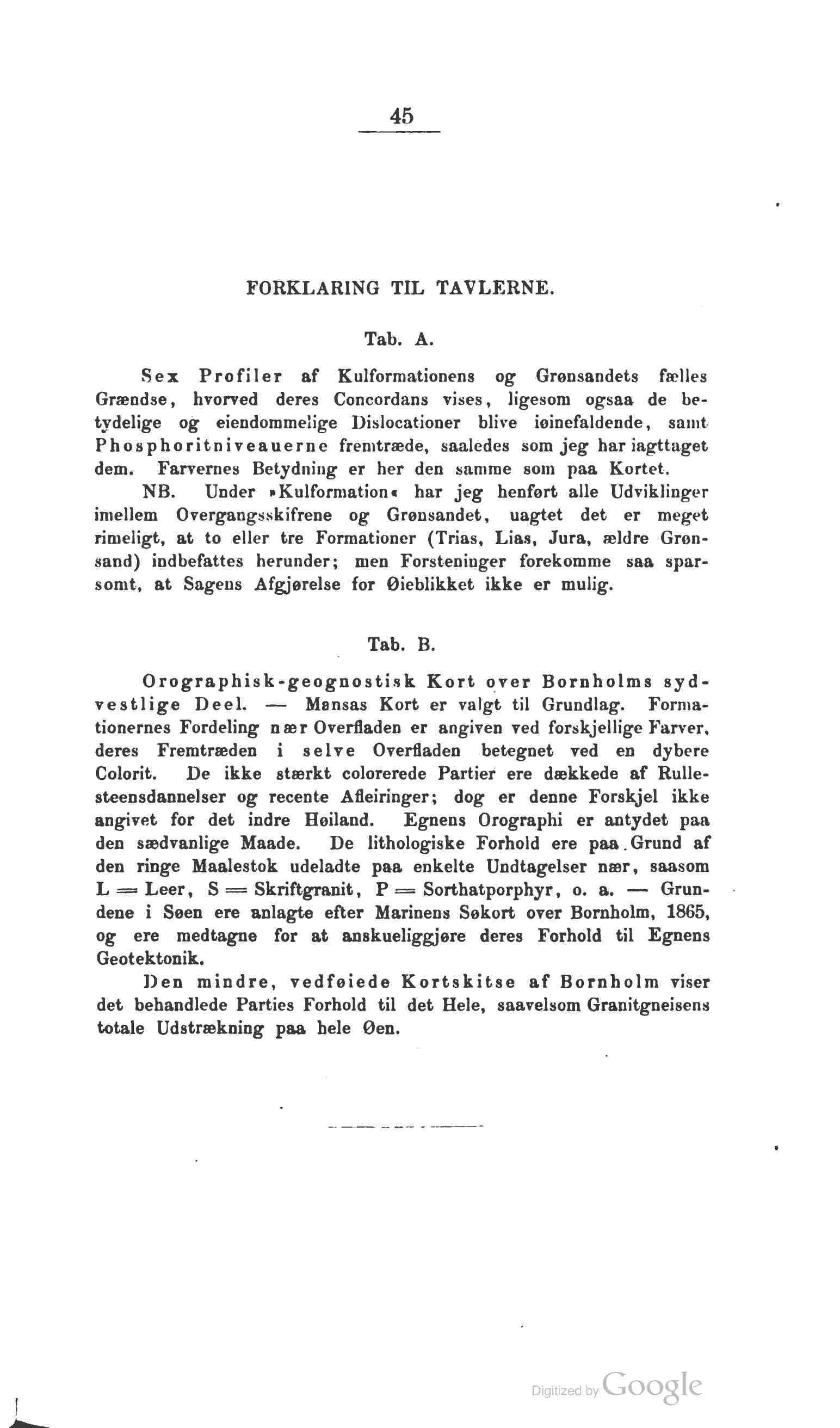

45
FORKLARING TIL TAVLERNE.
Tab. A.
Sex Profiler af Kulformationens og Grønsandets fælles
Grændse, hvorved deres Concordans vises, ligesom ogsaa de
betydelige og eiendommelige Dislocationer blive ioinefaldende, samt
Phosphoritniveauerne fremtræde, saaledes som jeg har iagttaget
dem. Farvernes Betydning er her den samme som paa Kortet.
NB. Under » Kulformation ■ har jeg henført alle Udviklinger
imellem Overgangsskifrene og Grønsandet, uagtet det er meget
rimeligt, at to eller tre Formationer (Trias, Lias, Jura, ældre
Grøn-sand) indbefattes herunder; men Forsteninger forekomme saa
sparsomt, at Sagens Afgjørelse for Øieblikket ikke er mulig.
Tab. B.
Orographisk-geognostisk Kort over Bornholms
sydvestlige Deel. — Mansas Kort er valgt til Grundlag.
Formationernes Fordeling nær Overfladen er angiven ved forskjellige Farver,
deres Fremtræden i selve Overfladen betegnet ved en dybere
Colorit. De ikke stærkt colorerede Partier ere dækkede af
Rulle-steensdannelser og recente Afleiringer; dog er denne Forskjel ikke
angivet for det indre Hoiland. Egnens Orographi er antydet paa
den sædvanlige Maade, De lithologiske Forhold ere paa. Grund af
den ringe Maalestok udeladte paa enkelte Undtagelser nær, saasom
L = Leer, S = Skriftgranit, P = Sorthatporphyr, o. a. —
Grundene i Søen ere anlagte efter Marinens Søkort over Bornholm, 1865,
og ere medtagne for at anskueliggjøre deres Forhold til Egnens
Geotektonik.
Den mindre, vedføiede Kortskitse af Bornholm viser
det behandlede Parties Forhold til det Hele, saavelsom Granitgneisens
totale Udstrækning paa hele Øen.
