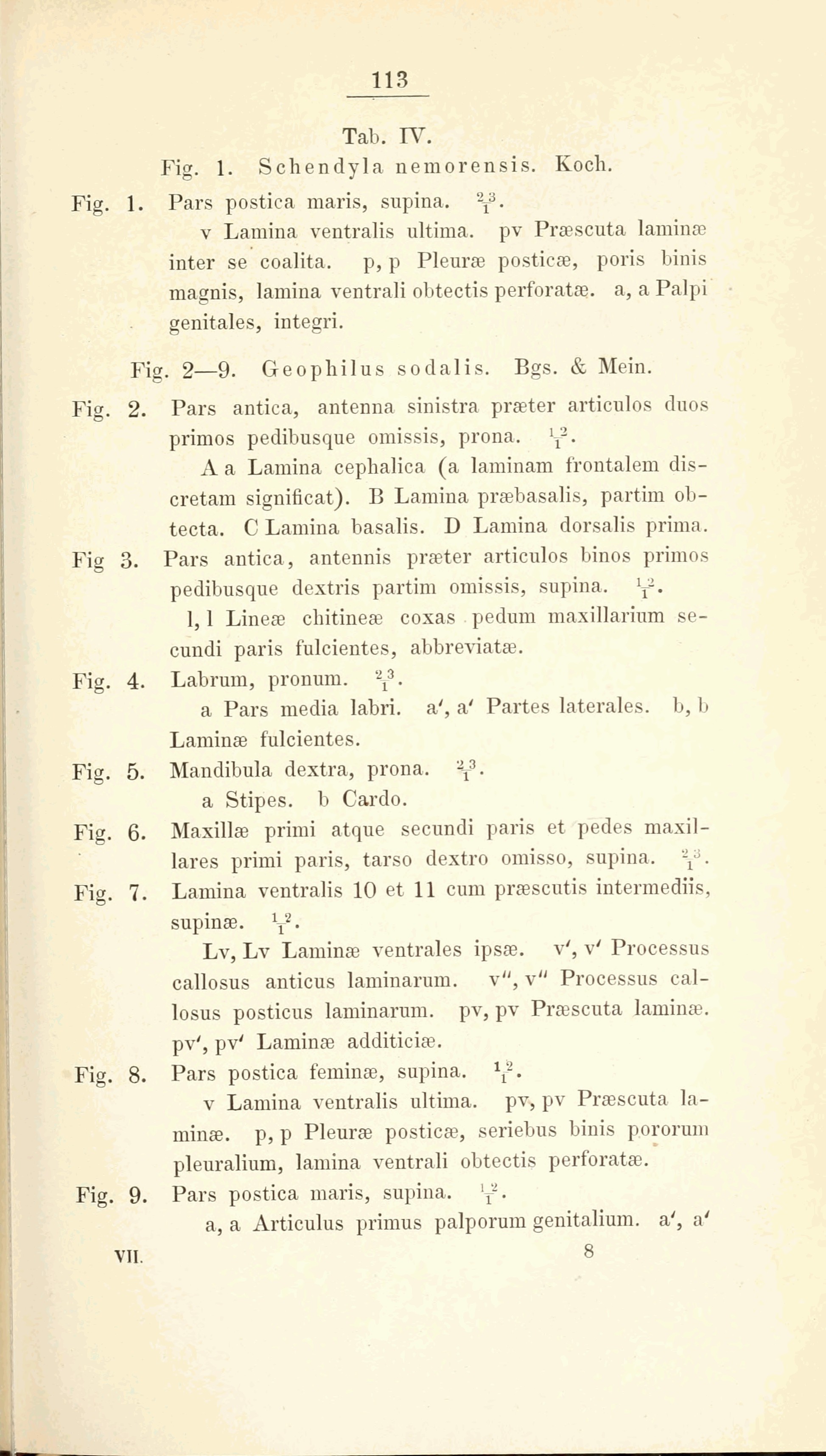

113
Tab. IV.
P’ig. 1. Schendyla neniorensis. Koch.
Fig. 1. Pars postica maris, supina. 2T3.
v Lamina ventralis ultima. pv Præscuta laminæ
inter se coalita. p, p Pleuræ posticæ, poris binis
magnis, lamina ventrali obtectis perforatæ. a, a Palpi
genitales, integri.
Fig. 2—9. Geophilus sodalis. Bgs. & Mein.
Fig. 2. Pars antica, antenna sinistra præter articulos duos
primos pedibusque omissis, prona, ^2.
A a Laniina ceplialica (a laminam frontalem
dis-cretam significat). B Laniina præbasalis, partim
ob-tecta. C Lamina basalis. D Laniina dorsalis prima,
Fig 3. Pars antica, antennis præter articulos binos primos
pedibusque dextris partim omissis, supina. y.
1,1 Lineæ chitineæ coxas pedum maxillarium
secundi paris fulcientes, abbreviatæ.
Fig. 4. Labrum, pronum. 23.
a Pars media labri. a’, a’ Partes laterales. b, b
Laminæ fulcientes.
Fig. 5. Mandibula dextra, prona. 2T3.
a Stipes. b Cardo.
Fig. 6. Maxillæ primi atque secundi paris et pedes
maxil-lares primi paris, tarso dextro oniisso, supina. .
Fig. 7. Laniina ventralis 10 et 11 cum præscutis intermediis,
supinæ. JT2.
Lv, Lv Laminæ ventrales ipsæ. v’, v’ Processus
callosus anticus laminarum. v", Processus
cal-losus posticus laminarum. pv, pv Præscuta laminæ.
pv’, pv’ Laminæ additiciæ.
Fig. 8. Pars postica feminæ, supina.
v Lamina ventralis ultima, pv, pv Præscuta
laminæ. p, p Pleuræ posticæ, seriebus binis pororum
pleuralium, lamina ventrali obtectis perforatæ.
Fig. 9. Pars postica maris, supina. y.
a, a Articulus primus palporum genitalium. a’, a’
Vil. 8
