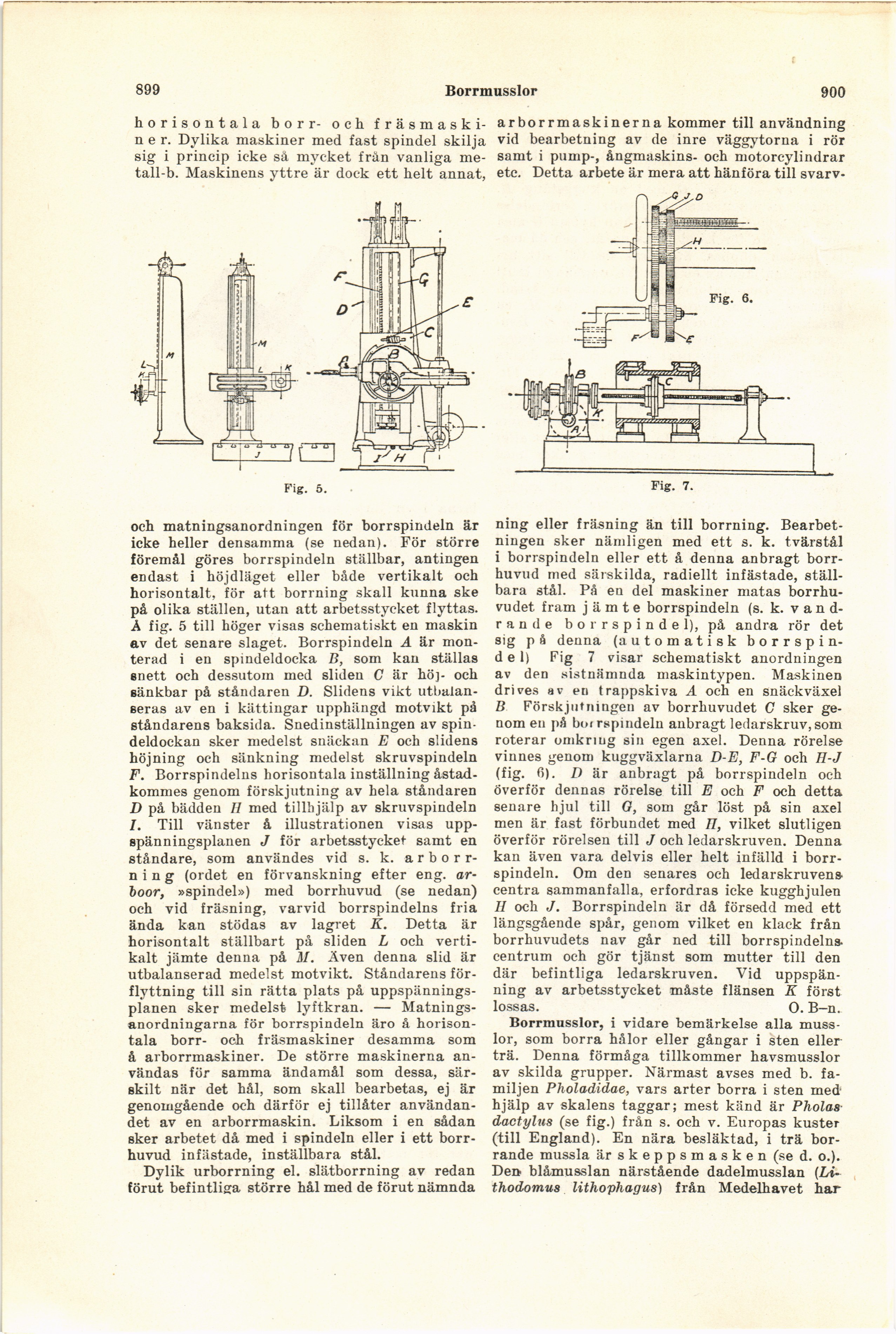

899
Borrmusslor
900
horisontala borr- och
fräsmaski-n e r. Dylika maskiner med fast spindel skilja
sig i princip icke så mycket från vanliga
me-tall-b. Maskinens yttre är dock ett helt annat,
arborrmaskinerna kommer till användning
vid bearbetning av de inre väggytorna i rör
samt i pump-, ångmaskins- och motorcylindrar
etc. Detta arbete är mera att hänföra till svarv-
Fig. 5.
Fig. 7.
och matningsanordningen för borrspindeln är
icke heller densamma (se nedan). För större
föremål göres borrspindeln ställbar, antingen
endast i höj dläget eller både vertikalt och
horisontalt, för att borrning skall kunna ske
på olika ställen, utan att arbetsstycket flyttas.
Å fig. 5 till höger visas schematiskt en maskin
av det senare slaget. Borrspindeln A är
monterad i en spindeldocka B, som kan ställas
snett och dessutom med sliden C är hö]- och
sänkbar på ståndaren D. Slidens vikt
utbalan-seras av en i kättingar upphängd motvikt på
ståndarens baksida. Snedinställningen av
spindeldockan sker medelst snäckan E och slidens
höjning och sänkning medelst skruvspindeln
F. Borrspindelns horisontala inställning
åstadkommes genom förskjutning av hela ståndaren
D på bädden H med tillhjälp av skruvspindeln
I. Till vänster å illustrationen visas
upp-spänningsplanen J för arbetsstycket samt en
ståndare, som användes vid s. k. a r b o r
r-n i n g (ordet en förvanskning efter eng.
ar-boor, »spindel») med borrhuvud (se nedan)
och vid fräsning, varvid borrspindelns fria
ända kan stödas av lagret K. Detta är
horisontalt ställbart på sliden L och
vertikalt jämte denna på M. Även denna slid är
utbalanserad medelst motvikt. Ståndarens
förflyttning till sin rätta plats på
uppspännings-planen sker medelst lyftkran. —
Matnings-anordningarna för borrspindeln äro å
horisontala borr- och fräsmaskiner desamma som
å arborrmaskiner. De större maskinerna
användas för samma ändamål som dessa,
särskilt när det hål, som skall bearbetas, ej är
genomgående och därför ej tillåter
användandet av en arborrmaskin. Liksom i en sådan
sker arbetet då med i spindeln eller i ett
borrhuvud infästade, inställbara stål.
Dylik urborrning el. slätborrning av redan
förut befintliga större hål med de förut nämnda
ning eller fräsning än till borrning.
Bearbetningen sker nämligen med ett s. k. tvärstål
i borrspindeln eller ett å denna anbragt
borrhuvud med särskilda, radiellt infästade,
ställbara stål. På en del maskiner matas
borrhuvudet fram jämte borrspindeln (s. k.
vandrande b o r r s p i n d e 1), på andra rör det
sig på denna (automatisk
borrspindel) Fig 7 visar schematiskt anordningen
av den sistnämnda maskintypen. Maskinen
drives av en t rappskiva A och en snäckväxel
B Förskjutningen av borrhuvudet C sker
genom en på bin rspmdeln anbragt ledarskruv, som
roterar omkring sin egen axel. Denna rörelse
vinnes genom kuggväxlarna D-E, F-G och H-J
(fig. 6). P är anbragt på borrspindeln och
överför dennas rörelse till E och F och detta
senare hjul till G, som går löst på sin axel
men är fast förbundet med n, vilket slutligen
överför rörelsen till J och ledarskruven. Denna
kan även vara delvis eller helt infälld i
borrspindeln. Om den senares och ledarskruven»
centra sammanfalla, erfordras icke kugghjulen
H och J. Borrspindeln är då försedd med ett
längsgående spår, genom vilket en klack från
borrhuvudets nav går ned till borrspindelns,
centrum och gör tjänst som mutter till den
där befintliga ledarskruven. Vid
uppspän-ning av arbetsstycket måste flänsen K först
lossas. O. B-n.
Borrmusslor, i vidare bemärkelse alla
musslor, som borra hålor eller gångar i sten eller
trä. Denna förmåga tillkommer havsmusslor
av skilda grupper. Närmast avses med b.
familjen Pholadidae, vars arter borra i sten med
hjälp av skalens taggar; mest känd är PJiolas
dactylus (se fig.) från s. och v. Europas kuster
(till England). En nära besläktad, i trä
borrande mussla ärskeppsmasken (se d. o.).
Den blåmusslan närstående dadelmusslan (Li~
thodomus lithophagus) från Medelhavet har
